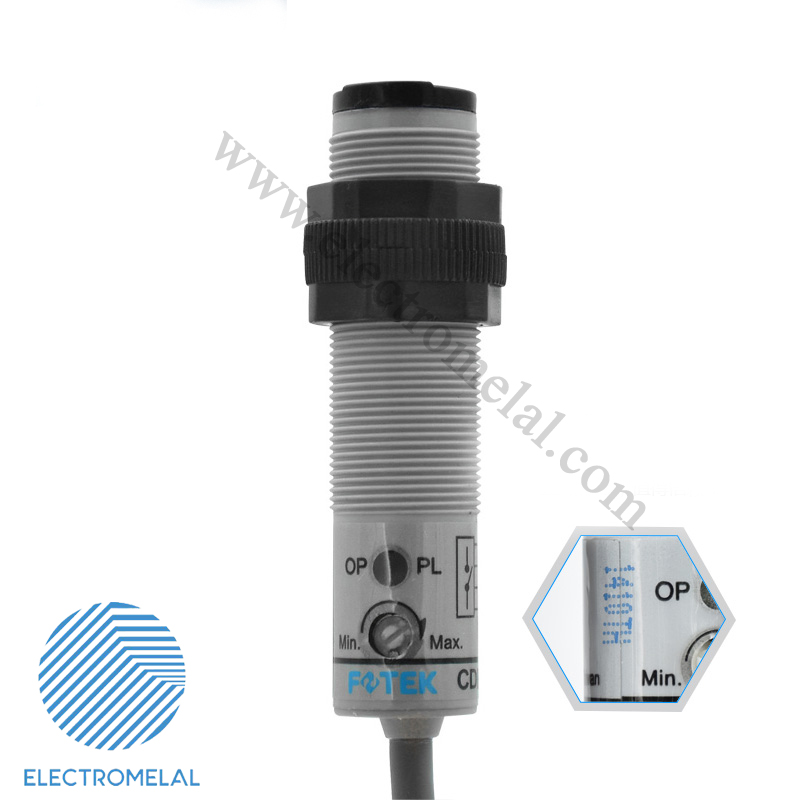

سنسور آینه ای 2 متری Fotek CDM-2MX

سنسور نوری استوانه ای Fotek CDM-2MX  با قطر 18 میلی متر از سنسور های نوری سری CD از برند Fotek می باشد. این سنسور از نوع سنسور نوری آینه ای می باشد.

سنسور نوری چگونه عملکردی دارد؟

یک “Photoelectric Sensor” و یا به عبارتی (چشم نوری) در درجه اول از یک فرستنده  (Emitter) برای انتشار نور و یک گیرنده (receiver ) برای دریافت نور تشکیل شده است. هنگامی که نور ساطع شده توسط شیء مورد سنجش قطع یا بازتاب می شود، میزان نوری را که به گیرنده می رسد تغییر می دهد. گیرنده این تغییر را تشخیص داده و آن را به یک خروجی الکتریکی تبدیل می کند. منبع نور برای اکثر سنسورهای فوتوالکتریک نور مادون قرمز یا مرئی است (معمولاً قرمز یا سبز می باشد و از نور آبی برای شناسایی رنگها استفاده می گردد)

.

انواع سنسور های نوری

سنسورهای نوری معمولا به سه دسته  اصلی زیر تقسیم می شوند  اما تنوع آنها بسیار بیشتر بوده که در ادامه به آنها خواهیم پرداخت.

• سنسور های نوری یک طرفه و یا به عبارتی سنسور نوری انعکاس از روی قطعه (Diffuse Sensor)
• سنسور های نوری رفلکتوری، آیینه دار (Retro-Reflection)
• سنسور های نوری دو طرفه (Through Beam)

سنسور های نوری یک طرفه و یا به عبارتی سنسور‌های نوری انعکاس از روی قطعه (Diffuse Sensor)

در سنسور یک طرفه، فرستنده و گیرنده نوری در یک قطعه قرار گرفته اند. فرستنده دائماً یک شعاع نوری را از خود ساطع می کند در صورتی که شعاع نوری به مانعی برخورد کند بخشی از این شعاع نور منعکس می شود و به قسمت گیرنده داخل سنسور میرسد. میزان انعکاس شعاع نور به رنگ و نوع سطح و حجم و زاویه مانع بستگی دارد. برای مثال مقوا با رنگ های روشن، پارچه با رنگ های روشن، شیشه های روشن و  همچنین پلاستیک های روشن دارای سطح بازتابش بیشتری می باشند و سنسورهای نوری آنها را بهتر تشخیص می دهند. سنسورهای نوری یک طرفه،  کمترین فاصله سویچینگ را در بین انواع این سنسور دارند که حدود 2 متر است. بنابراین هرچه فاصله سنسور تا مانع نزدیکتر باشد، دقت سنسور بیشتر است.

سنسور های نوری رفلکتوری، آینه دار (Retro-Reflection)

در سنسور رفلکتوری هردو بخش فرستنده وگیرنده  در کنار یکدیگر در داخل یک قطعه نصب می شوند. مقابل سنسور یک رفلکتور (یا به اصطلاح آینه یا منشور) نصب می شود. فرستنده یک شعاع نوری را از خود ساطع می کند با برخورد این نور به رفلکتور نور تحت زاویه ای معین به صورت یک خط مستقیم به سمت گیرنده سنسور منعکس شده و توسط قسمت گیرنده سنسور حس می گردد. یکی از ویژگی های این نوع سنسور این است تحت تأثیر رنگ یا زاویه سنجش اشیا قرار نمی گیرد. با تنظیم رفلکتور، سنسور آینه دار توانایی تشخیص موقعیت ها و جهت های مختلف با زاویه های متفاوت را دارد. سنسور نوری رفلکتوری دارای فاصله سویچینگ حدودا ۱۰ متری می باشد که نسبت به سنسور نوری یک طرفه مقدار بیشتری است.

سنسور های نوری دو طرفه (Through Beam)

در سنسور های نوری دو طرفه گیرنده و فرستنده مجزا از یکدیگر می باشند و هر کدام  در دو قطعه جداگانه قرار دارند. در این نوع سنسور باید گیرنده و فرستنده روبروی هم قرار گیرند و قبل از شروع کار به گونه ای تنظیم شوند که شعاع نوری مستقیما از فرستنده به گیرنده برسد. در این صورت اگر مانعی مابین فرستنده و گیرنده قرار گیرد سنسور وجود مانع را تشخیص و خروجی سنسور تغییر وضعیت می دهد. سنسورهای نوری دو طرفه دارای بیشترین فاصله سویچینگ حدود ۱۰۰متر می باشد که از دو نوع سنسور یک طرفه و رفلکتوری مقدار بیشتری است. همچنین  سنسور های نوری دو طرفه توانایی بازدهی در محیط های مرطوب و آلوده به گرد و غبار را دارند. تشخیص در سنسور های نوری دو طرفه تحت تأثیر براق و روشن بودن رنگ و نوع رنگ قرار نمیگیرند و توانایی تشخیص اجسام با رنگ های مات و تیره را نیز دارد.

رنگ نور استفاده شده در سنسورهای نوری

در سنسور نوری  (Photoelectric Sensor) بسته به نوع کاربرد، طول موج نور استفاده شده متفاوت است. اکثر سنسورها از نور مادون قرمز برای تشخیص استفاده می کنند ولی از طیف رنگهای آبی، سبز، سفید، قرمز و قرمز پلاریزه شده در سنسورهای نوری بسته به کاربرد نیز استفاده میشود.

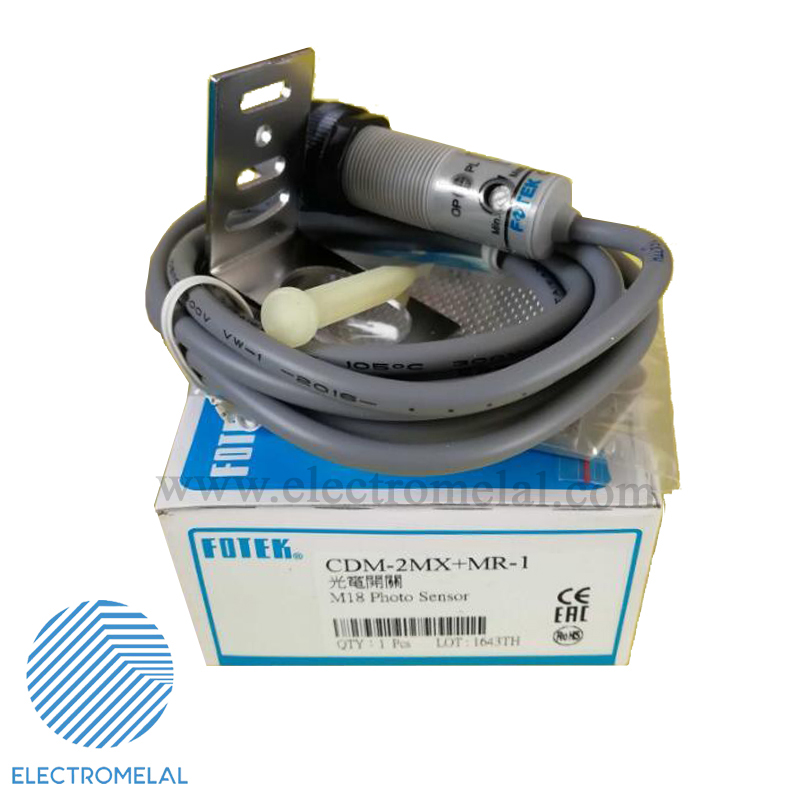

سنسور نوری استوانه ای آینه ای  با فاصله دید 2 متر فوتک  CDM-2MX

سنسور آینه ای  CDM-2MX محصولی از شرکت فوتک است که با داشتن 2متر فاصله دید و دارای خروجی از نوع PNP/NPN با وضعیت عملکرد NO است. . این سنسور نوری به صورت light on می باشد و ولتاژ تغذیه برابر VDC(10-30) است. مقاومت دمایی از -20 تا +60 درجه سانتی گراد از مزیت های چشم نوری آینه ای است. هم چنین دارای درجه مقاومت IP66 و استاندارد IEC است.

برای آگاهی از سایر مشخصات فنی سنسور یک طرفه رله ای Fotek CDM-2MX به کاتالوگ این محصول در بخش فایلهای ضمیمه مراجعه فرمایید.

تنوع سنسورهای نوری بسیار زیاد است و در سایزها و اشکال مختلف ساخته می شوند. جایگزین کردن یک سنسور نوری با سنسور نوری دیگر نیازمند بررسی و کارشناسی دقیق است.

برای اطلاعات بیشتر در مورد سنسور های نوری از لینک زیر استفاده نمائید:

سنسور نوری چیست؟

برای سفارش و خرید سنسور نوری Fotek CDM-2MX می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید. همکاران ما آماده ارائه خدمات در زمینه مشاوره، فروش و پشتیبانی محصولات سنسور نوری فوتک هستند.
