فلوتر و فلومتر و یا به عبارت دیگر "Float switch"سوئیچ های شناور و سایر سنسورهای سطح مایع سنسورهایی هستند که برای اندازه گیری عمق یا سطح در یک مخزن طراحی شده اند. فلوتر و فلومترها برای اندازه گیری سطح بنزین، گازوئیل، آب، شربت و سایر مایعات استفاده شده و در شکلها و سایزهای مختلف ساخته می شوند.

فلو سوییچ، فلوتر مایعات، فلوتر سوییچ، شناور مایعات، شناور سیالات، شناور صنعتی، سنسور فلوتر،  لول سوییچ، کنترل سطح مایعات، کنترل سطح مخازن از نام های دیگر فلوتر سوئیچ می باشند.

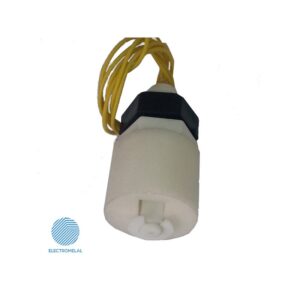

انواع فلوتر سوئیچ
انواع فلوتر سوئیچ

این مقاله به منظور آشنایی بیشتر با فلوتر و فلومتر می باشد. برای مشاهده و خرید انواع محصولات فلوتر و فلومتر با مراجعه به فروشگاه الکتروملل می توانید با استفاده از فیلتر ها محصول مد نظر خود را انتخاب کنید و یا در صورت نیاز از مشاوران تخصصی راهنمایی دریافت کنید.

برای ورود به فروشگاه الکتروملل کلیک کنید.

فلوتر و فلومتر با کنترل سطح مایعات درون یک مخزن و فرستادن یک سیگنال فرمان به کنترل کننده، سطح مایعات را مشخص می کند. به طور کلی فلوتر سوئیچ ها دارای دو حالت نصب هستند:

1) نصب در دیواره مخزن (نصب افقی)

2) نصب به صورت عمودی

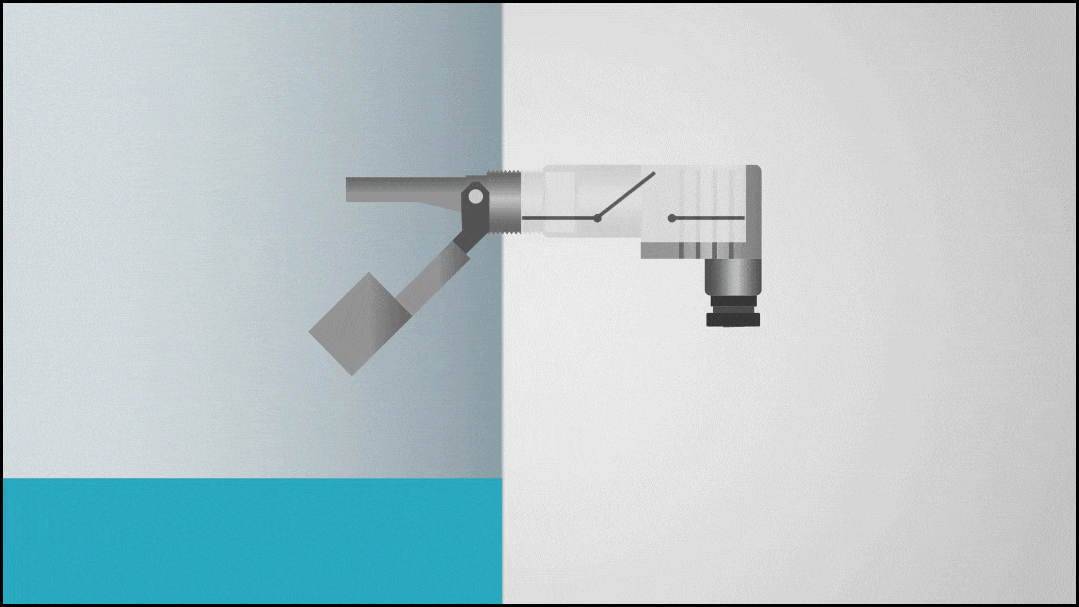

در فیلم زیر انواع فلوتر سوئیچ و نحوه نصب آن ها توضیح داده شده، پس از دیدن فیلم با مطالعه ادامه مقاله جهت آشنایی بیشتر با فلوتر سوئیچ با ما همراه باشید:

فلوتر و فلومتر با نصب افقی

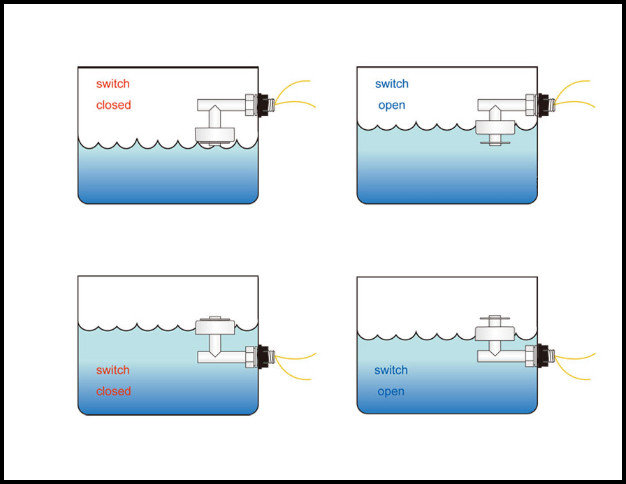

در حالی که سوئیچ های عمودی در بالای سطح مایع یا در پایین مخزن آویزان یا نصب می شوند، سوئیچ های شناور افقی در کنار مخزن نصب می شوند. سوئیچ در سطح مشخصی نصب می شود که باید فعال یا غیرفعال شود.

فلوتر سوئیچ با نصب افقی
فلوتر سوئیچ با نصب افقی

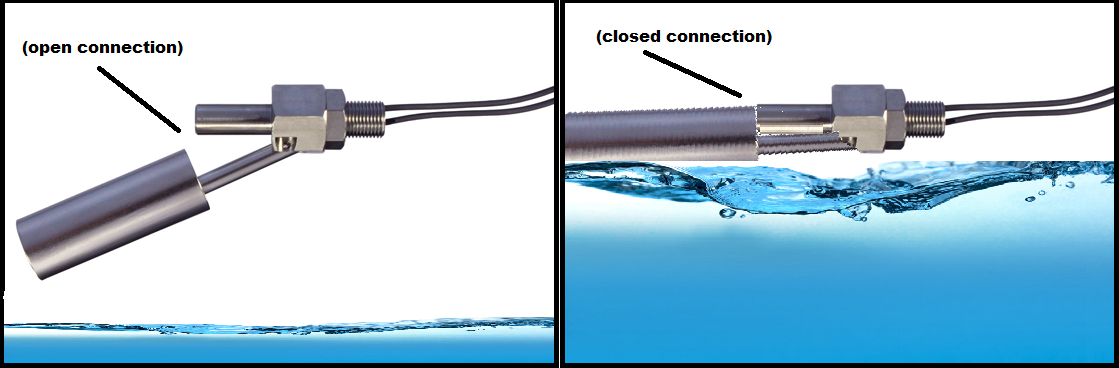

فلوتر به پایه جانبی بر روی نوعی لولا متصل است که به آن اجازه می دهد در فضای آزاد خارج از مایع آویزان شود. هنگامی که آب به اندازه کافی بالا می رود، شناور با آن همراه می شود و در نهایت مدار بسته می شود یا برعکس.

فلوتر و فلومتر با نصب عمودی

فلوتر سوئیچ  یکی از انوع رایج سنسورهای سطح مورد استفاده می باشد. فلوتر سوئیچ  یک مدار الکتریکی را بر اساس شرایط خارجی خاص یعنی سطح مایع، باز یا بسته می کند. فلوتر سوئیچ  معمولاً به صورت عمودی در محیط مایع آویزان می شوند و در موقعیت های " normally open " یا " normally closed" قرار می گیرند.

هر دو نوع فلوتر سوئیچ  با نصب عمودی و فلوتر سوئیچ  با نصب افقی دارای یک نی شیشه ای هستند که در داخل شناور قرار دارد، با دو شاخک فلزی که بسته به تشخیص یا عدم تشخیص، مدار را open  یا close  می کند. آهنرباهای خارج از نی شیشه ای با موقعیت شناور بالا و پایین می روند و در صورت نیاز شاخک های فلزی را متصل یا جدا می کنند.

فلوتر سوئیچ  normally closed دارای یک مدار الکتریکی تکمیل شده زمانی هستند که دستگاه در موقعیت شیب خود قرار دارد. افزایش سطح مایع، آهنرباها را طوری حرکت می دهد که اتصال قطع شده و مدار الکتریکی قطع می شود. این می تواند در برنامه هایی مانند خاموش کردن مخزن اضطراری مفید باشد.

در فلوتر سوئیچ  normally open ، آهنرباها شاخک های فلزی را به هم نزدیک می کنند تا مدار الکتریکی را کامل کنند و هر گونه الکترونیک متصل را فعال می کنند. آلارم های سطح بالا، آبگیر یا پمپ های دیگر مثال هایی از این قبیل هستند.

فلوتر سوئیچ با نصب عمودی
فلوتر سوئیچ با نصب عمودی

معرفی سایر انواع فلوتر و فلومتر

در صنعت از انواع مختلفی سنسور کنترل سطح برای شناسایی محصولات استفاده می شود. موارد زیر نمونه هایی از این موارد هستند:

سنسورهای سطح مایع اولتراسونیک

سنسورهای سطح مایع اولتراسونیک با انتشار پالس های صوت در سطح مایع کار می کنند. سپس سنسور با ثبت و محاسبه مدت زمانی که موج صوتی برای برگشت به عقب طول کشید، سطح مایع را اندازه گیری می کند. هرچه سطح مایع کمتر باشد، صدا دورتر می رود و فرآیند طولانی تر می شود.

سنسورهای سطح مایع نوری

سنسورهای سطح نوری با ارسال پرتویی در نور مادون قرمز از یک منشور طراحی شده ویژه و اندازه‌گیری مقدار نور برگشتی کار می‌کنند. هنگامی که مایع برای عبور از مسیر نور بالا می رود، پرتو را قطع می کند و سنسور نور کمتری دریافت می کند و سوئیچ را فعال می کند.

سنسورهای سطح مایع هیدرواستاتیک

سنسورهای هیدرواستاتیک با اندازه گیری فشار هیدرواستاتیک مایع کار می کنند. فشار هیدرواستاتیک مقدار فشاری است که مایع در یک نقطه معین به دلیل نیروی گرانش وارد می کند. هنگامی که به درستی کالیبره شوند، سنسورهای هیدرواستاتیک ارتفاع محیط مایع را با در نظر گرفتن چگالی و نیروی گرانش آن اندازه گیری می کنند. سنسورهای سطح مایع غوطه ور زیرچاله، نمونه های رایج کلیدهای هیدرواستاتیک هستند.

چگونه یک فلوتر سوئیچ را سیم کشی کنیم؟

سیم کشی برای عملکرد صحیح فلوتر سوئیچ بسیار مهم است زیرا برای باز یا بسته کردن مدار به سیگنال الکتریکی متکی هستند.

چالش برانگیزترین بخش این است که بفهمید آیا به یک فلوتر سوئیچ "normally open" یا "normally closed" نیاز دارید. اکثر فلوتر سوئیچ دارای عملکرد "normally open" یا  "normally closed" هستند. با این حال، برخی از فلوتر سوئیچ ها برگشت پذیر هستند، بنابراین همیشه بررسی کنید که فلوتر سوئیچ در زمان خرید چه عملکردی دارد.

فلوتر سوئیچ «normally open» و «normally closed» چگونه کار می کنند؟

 فلوتر سوئیچ Normally Open

هنگامی که فلوتر سوئیچ روی "normally open" تنظیم می شود، زمانی که در وضعیت پایین باشد باز است و زمانی که در موقعیت بالا قرار دارد بسته می شود. این بدان معنی است که وقتی مایع به سطح از پیش تنظیم شده در مخزن یا ظرف بالا می رود، فلوتر سوئیچ بسته می شود. به طور معمول، سوئیچ‌های شناور "normally open" زمانی استفاده می‌شوند که سطح مایعات بسیار پایین باشد.

سوئیچ‌های شناور
سوئیچ‌های شناور  normally open

فلوتر سوئیچ Normally Closed

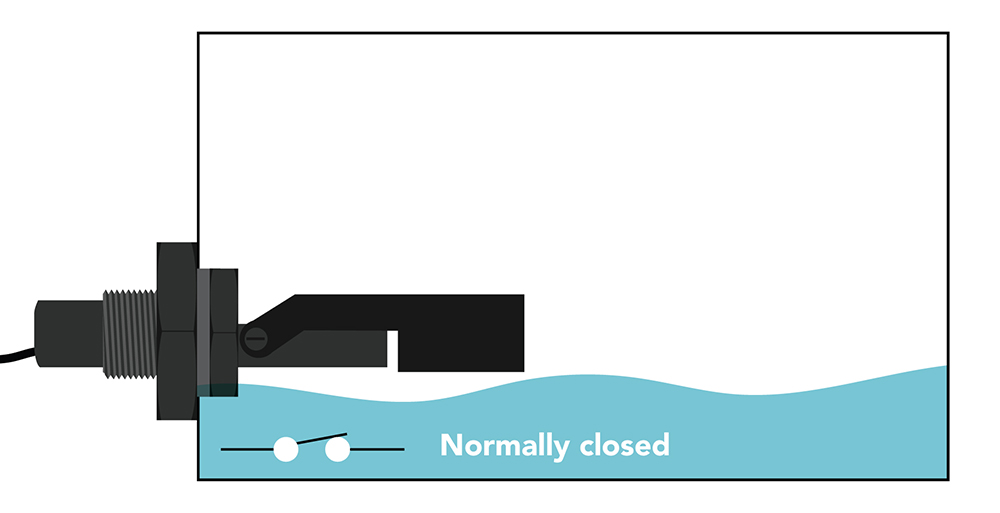

یک فلوتر سوئیچ Normally Closed عملکرد معکوس دارد. بنابراین، هنگامی که سوئیچ شناور در پایین قرار می گیرد، مدار بسته است و زمانی که در موقعیت بالا قرار دارد، باز می شود. بنابراین، هنگامی که مایع به سطح از پیش تنظیم شده در داخل مخزن یا ظرف بالا می رود، فلوتر سوئیچ باز می شود. این نوع فلوتر سوئیچ در مواقعی که به آلارم های سطح پایین نیاز است استفاده می شود.

یک فلوتر سوئیچ Normally Closed
فلوتر سوئیچ Normally Closed

فلوتر و فلومتر و کاربردهای آن

از آنجایی که فلوتر و فلومتر انواع و طرح‌های مختلفی دارند، می‌توان از آنها برای کاربردهای مختلف استفاده کرد. رایج ترین کاربرد آن ها شامل موارد زیر است:

  • چاله های چاه و فاضلاب: فلوترسوئیچ برای شناسایی و راه اندازی پمپ ها برای جلوگیری از بالا آمدن آب به داخل چاله ها استفاده می شوند.
  • سیستم های آب آشامیدنی، آب های سطحی و فاضلاب: فلوترسوئیچ پلاستیکی برای کاربردهای بسیار خورنده استفاده می شوند.
  • در یخچال و تهویه مطبوع برای کنترل سطح آب کاربرد دارد.
  • در صنایع نوشیدنی و غذایی برای کنترل ورود و خروج مایعات: فلوترسوئیچ از جنس استیل برای مصارف غذایی یا آب آشامیدنی استفاده می شود.

خلاصه مطالب

فلوتر و فلومتر در چند حالت نصب می شوند؟

فلوتر سوئیچ با کنترل سطح مایعات درون یک مخزن و فرستادن یک سیگنال فرمان به کنترل کننده، سطح مایعات را مشخص می کند. به طور کلی فلوتر سوئیچ ها دارای دو حالت نصب هستند:

1) نصب در دیواره مخزن (نصب افقی)

2) نصب به صورت عمودی

انواع دیگر فلوتر و فلومتر کدام است؟

سنسورهای سطح مایع اولتراسونیک، سنسورهای سطح مایع نوری، سنسورهای سطح مایع هیدرواستاتیک

چگونه یک فلوتر سوئیچ را سیم کشی کنیم؟

اکثر فلوتر سوئیچ دارای عملکرد "normally open" یا  "normally closed" هستند. با این حال، برخی از فلوتر سوئیچ ها برگشت پذیر هستند، بنابراین همیشه بررسی کنید که فلوتر سوئیچ در زمان خرید چه عملکردی دارد.
