سنسور مغناطیسی (Magnetic sensor) و یا به عبارت دیگر “سنسور آهنربا” و یا در اصطلاح بازاری "سنسور جک” یکی از انواع سنسور مجاورتی می باشد که توانایی تشخیص میدان مغناطیسی را دارد.

این مقاله به منظور آشنایی بیشتر با سنسور مغناطیسی می باشد. برای مشاهده و خرید انواع محصولات سنسور مغناطیسی با مراجعه به فروشگاه الکتروملل می توانید با استفاده از فیلتر ها محصول مد نظر خود را انتخاب کنید و یا در صورت نیاز از مشاوران تخصصی راهنمایی دریافت کنید.

برای ورود به فروشگاه الکتروملل کلیک کنید.

سنسور مغناطیسی چیست و چگونه عملکردی دارد؟

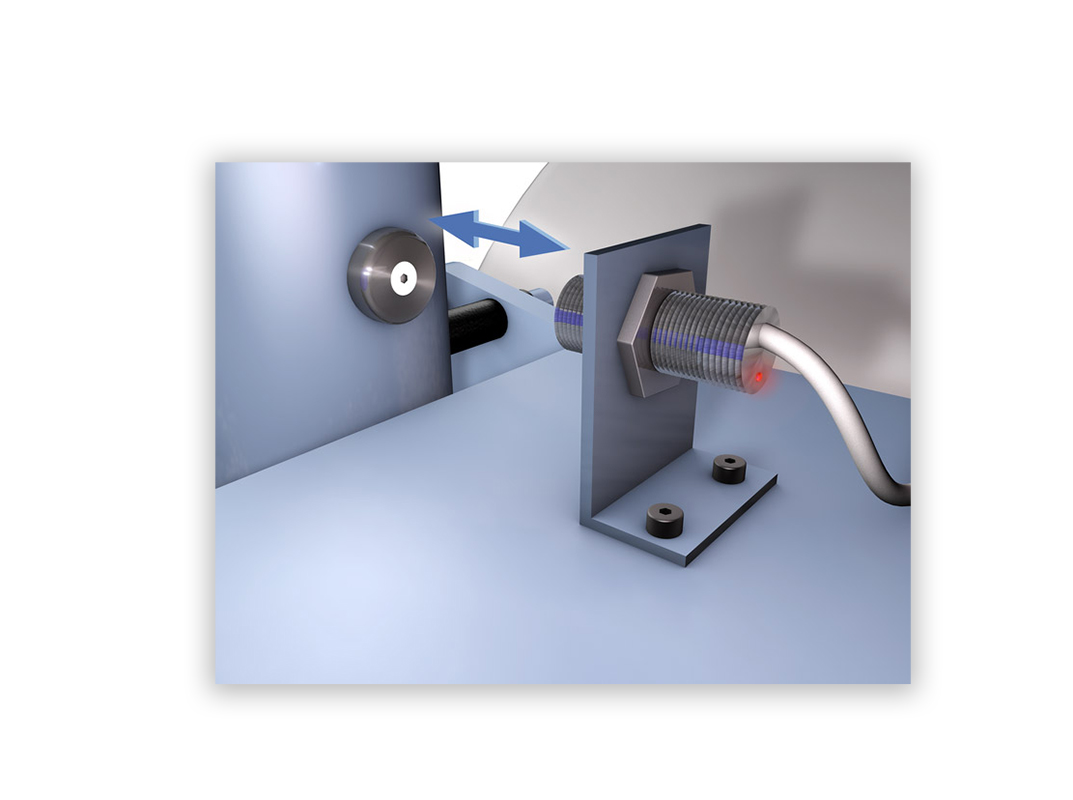

سنسور مغناطیسی برای تشخیص در موقعیت های غیر تماسی کاربردی فراتر از سنسورهای القایی دارند. سنسور مغناطیسی در کنار یک آهنربای قوی تر محدوده سنجش بیشتری را ارائه می دهد. بسته به جهت میدان مغناطیسی، سنسور را می توان از مقابل آهنربا و یا از کنار آهنربا سنجید. از آنجایی که میدان های مغناطیسی در تمام مواد غیرقابل مغناطیسی نفوذ می کنند، این نوع سنسورها می توانند آهنرباها را حتی با وجود دیواره های ساخته شده از فلز غیر آهنی، فولاد ضد زنگ ویا آلومینیوم، پلاستیک، چوب، شیشه و آب شناسایی کنند.

در فیلم زیر تست سنجش سنسور مغناطیسی با وجود موانعی از جنس مواد غیر مغناطیسی مانند پلاستیک، آلومینیوم، استیل ضد زنگ، کاغذ و ... ارائه شده است. فیلم زیر را ببینید:



سنسور مغناطیسی و انواع آن

از انواع سنسور های مغناطیسی می‌توان به دو دسته سنسور اثر هال و Reed Relay اشاره کرد. در ادامه با انواع آن آشنا می‌شویم.

Reed relay sensor

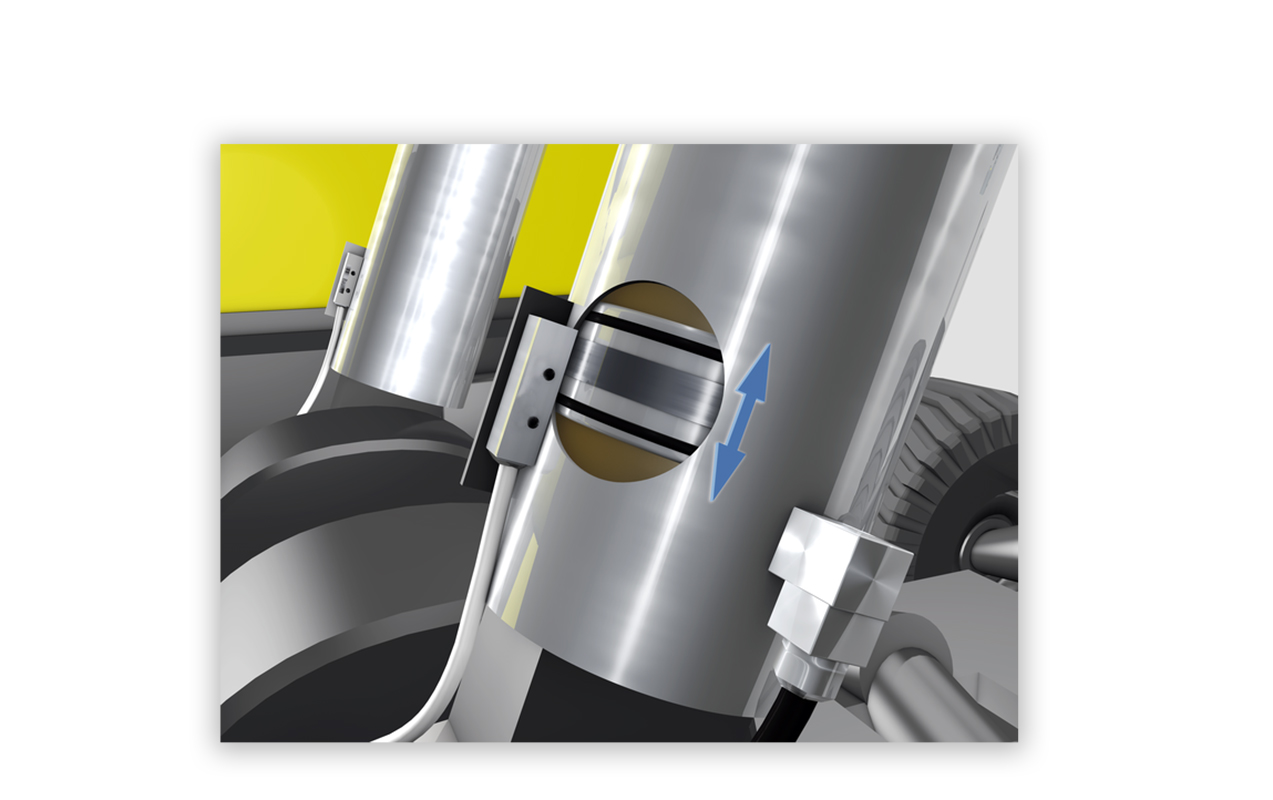

Reed relay sensor  یک Reed switch است که برای محافظت در برابر تأثیرات محیطی و ساده‌سازی نصب و اتصال، در یک محفظه‌ی خارجی بسته‌بندی‌شده است. این سنسور ها نوعی سنسور مجاورتی و دیجیتال هستند و نحوه‌ی عملکرد آن‌ها بر مبنای حساسیت نسبت به میدان مغناطیسی است. هنگام نزدیک شدن آهنربا، پلاتین بسته می‌شود و با دور شدن آهنربا، پلاتین به حالت اولیه ی خود یعنی NO باز می‌گردد. سنسورهای ساخته شده با Reed relay دو سیم بوده و ولتاژ کاری آنها  به صورت Free voltage است و معمولا روی جک های هیدرولیک یا پنو ماتیک وصل می شوند.

سنسورهای اثر هال

هنگامی‌که چگالی شار مغناطیسی اطراف این سنسور، از یک محوده مشخص عبور کند، سنسور این موضوع را تشخیص داده و یک ولتاژ به نام ولتاژ هال در خروجی آن تولید می‌ کند. سنسورهای اثر هال سرعت بالاتری  به سنسور های رید رله دارند و سه سیم می باشند و خروجی آنها PNP یا NPN است.

درفیلم زیر به معرفی سنسور مغناطیسی و کاربرد های آن و همچنین نمایش نمونه ای از Reed relay sensor و نحوه عملکرد آن پرداخته ایم، لطفا فیلم علاوه بر مطالعه کامل مقاله فیلم زیر را ببینید:




عموما در سنسورهای مغناطیسی جهت و نحوه نزدیک شدن میدان مغناطیسی فرقی ندارد و در هر شرایطی آهنربا (میدان مغناطیسی) را تشخیص می دهد و فقط کافی است در فاصله دید سنسور قرار گیرد. اما برخی سنسورهای مغناطیسی خاص وجود دارند که فقط قطب N یا قطبS را تشخیص میدهند و باید این نکته را حتما در نظر داشت. همچنین سنسورهای مغناطیسی وجود دارند که حالت قفل شو (Latch) دارند . در مورد سنسورهای قفل شو باید دقت داشت که آهنربای استفاده شده باید درست باشد و همچنین باید با رله درست و با کیفیت مورد استفاده قرار گیرند.

سنسور مغناطیسی و ویژگی های آن

  • توانایی تشخیص حتی با وجود موانعی از جنس پلاستیک، چوب، و فلزات غیر مغناطیس
  • دارای بدنه های کوچک با فاصله تشخیص بسیار بالا تا 70 میلی متر
  • دارای انواع استوانه ای و مستطیلی شکل می باشند، تا با توجه به شرایط کابرد، مورد استفاده قرار گیرند.
  • پایداری مکانیکی بالا در صورت ضربه یا لرزش
  • نصب فلاش یا غیر فلاش در فلزات غیر مغناطیسی
  • سنسورهای مغناطیسی می توانند در همه جهات آهنربا را تشخیص دهند.

خلاصه مطالب

سنسور مغناطیسی چیست و چگونه عملکردی دارد؟

سنسور مغناطیسی (Magnetic sensor) و یا به عبارت دیگر “سنسور آهنربا” و یا در اصطلاح بازاری "سنسور جک” یکی از انواع سنسور مجاورتی می باشد که توانایی تشخیص میدان مغناطیسی را دارد.

سنسور مغناطیسی و انواع آن

از انواع سنسور های مغناطیسی می‌توان به دو دسته سنسور اثر هال و Reed Relay اشاره کرد.

سنسور مغناطیسی و ویژگی های آن
  • توانایی تشخیص حتی با وجود موانعی از جنس پلاستیک، چوب، و فلزات غیر مغناطیس
  • دارای بدنه های کوچک با فاصله تشخیص بسیار بالا تا 70 میلی متر
  • دارای انواع استوانه ای و مستطیلی شکل می باشند، تا با توجه به شرایط کابرد، مورد استفاده قرار گیرند.
