زمانیکه برای رانندگی سوار اتومبیل خود می شوید معمولا به درجه بنزین نگاه می کنید که نوعی سنسور کنترل سطح است. در صنعت از انواع مختلفی سنسور کنترل سطح برای شناسایی محصولات استفاده می شود. امروز قصد داریم درمورد انواع مختلف سنسور کنترل سطح که در صنعت کاربرد دارند صحبت کنیم.
این مقاله به منظور آشنایی بیشتر با سنسور کنترل سطح می باشد. برای مشاهده و خرید انواع محصولات سنسور کنترل سطح با مراجعه به فروشگاه برق و صنعت بین‌الملل (الکتروملل) می توانید با استفاده از فیلتر ها سنسور کنترل سطح مد نظر خود را انتخاب کنید و یا در صورت نیاز از مشاوران تخصصی راهنمایی دریافت کنید.
انواع سنسور کنترل سطح

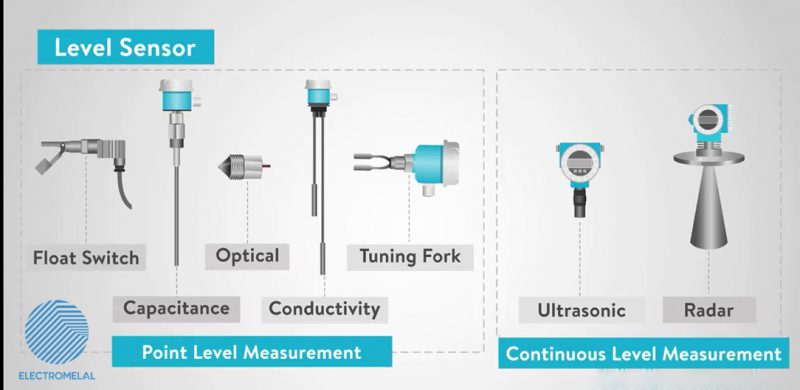

سنسور های سطح را می توان به دو دسته تقسیم کرد، که شامل: اندازه گیری نقطه ای سطح و اندازه گیری پیوسته سطح می باشند. اندازه گیری نقطه ای سطح، زمان حضور یک محصول در یک نقطه خاص را نشان می دهد. و سنسور اندازه گیری پیوسته سطح، سطح یک محصول را به طور مداوم هنگام بالا و پایین آمدن نشان می دهد. سنسور های سنجش سطح نقطه ای “سنسورخازنی”، ”نوری”،”رسانایی”،”ویبره”،”یا سنسور سطح چنگال” و ”فلوترسوئیچ” هستند.
سنسورهای کنترل سطح پیوسته “التراسونیک” و “رادار” یا مایکروویو”هستند.
نحوه کار سنسورهای سطح نقطه ای چگونه است؟
سنسور سطح خازنی
این سنسور ها نسبت به سایر سنسورها کوچک تر و ارزان تر و دقیق تر هستند و هیچ قسمت متحرکی ندارند. با این حال آنها باید کالیبره شوند و مایعات خاص را تشخیص می دهند. در مخازن مایعات می توان از سنسورهای تعیین سطح خازنی استفاده کرد. یک مرکز تصفیه آب که دارای مخازن ذخیره سازی است، یکی از موارد ایده آل برای استفاده از سنسور کنترل سطح می باشد.
سنسور سطح نوری
سنسور بعدی که در مورد آن صحبت می کنیم، سنسور کنترل سطح نوری است. سنسورهای نوری با تبدیل اشعه های نور به سیگنال های الکتریکی و اندازه گیری مقدار فیزیکی آن کار میکنند. این سنسور ها هیچ قسمت متحرکی ندارند. تحت تاثیر فشار یا دما نیستند، اندازه آن ها کوچک است و می توان در مکان های مایع از آن ها استفاده کرد. به هر حال درصورتیکه لنزها و یا روکش آن ها کثیف شوند نیاز به تمیز کردن دارند. از آنها می توان به عنوان شاخص های سطح پایین استفاده کرد، برای جلوگیری از خشکی مخزن هنگام استفاده از روغن، خنک کننده یا هیدروک کاربرد دارند.
سنسور سطح رسانایی یا مقاومت
سبک دیگر سنسور کنترل سطح نقطه ای، رسانایی یا مقاومت است. یک سنسور رسانایی یا مقاومت از پروب برای خواندن رسانایی استفاده میکند. پروب دارای یک جفت الکترود است و جریان متناوب رو ی آنها اعمال می شود. وقتی مایعی پروب را می پوشاند، الکترودهای آن بخشی از مدارالکتریکی را تشکیل می دهند و باعث ایجاد جریان با سیگنال سطح بالا یا پایین می شود. مزایای استفاده از سنسور کنترل سطح رسانایی این است که هیچ قسمت متحرکی ندارد و ارزان هستند و استفاده از آن ها آسان است. از معایب آنها این است که سنسور برای تعیین سطح حتما باید در تماس مستقیم با مایع باشد. آنها فقط مایعات رسانا را حس می کنند و پروب با گذشت زمان فرسایش می یابد. استفاده مناسب برای این سنسور ها علامت گذاری سطح بالا یا پایین خواهد بود.
سنسور سطح چنگال
ویبره یا سنسور سطح چنگال نوع دیگری از سنسورهای کنترل نقطه ای سطح است. آنها از یک عنصر سنجش به شکل چنگال با دو بخش استفاده می کنند. سنسور سطح چنگالی با یک فرکانس طبیعی ارتعاش می کند، با تغییر سطح فرکانس چنگال نیز تغییر می کند. این سنسورها مقرون به صرفه بوده و جمع و جور هستند و برای تعیین سطح حتما باید در تماس مستقیم با مایع باشد. نصب این سنسور ها آسان است و اساسا نیاز به تعمیر و نگهداری ندارند. آنها براساس موادی که می توانند حس کنند، استفاده نامحدود دارند. صنایع معدنی، غذایی و آشامیدنی و فرآوری مواد شیمیایی از این سنسور ها استفاده می کنند.
سنسور سطح فلوترشناور
آخرین سنسور کنترل سطح نقطه ای که درمورد آن صحبت می کنیم، فلوترشناور است. فلوترهای شناور از شناور استفاده می کنند، دستگاهی که هنگام بودن و یا حذف محصول بالا و پایین می رود. که با بالارفتن یا پایین آمدن سطح شناور، مدار قطع و وصل می شود. از مزایای فلوترشناور این است که یک نوع دستگاه فاقد منبع تغذیه می باشد و همچنین ارزان هستند. از معایب آن ها این است که برای تعیین سطح باید در تماس مستقیم با مایع باشد و دارای قسمت متحرک هستند و از نظر اندازه بزرگ می باشند. فلوترهای شناور فقط برای تشخیص بالا یا پایین بودن سطح هستند و آنها نمی توانند سطح متغییر را اندازه گیری کنند. یکی از کاربردهای عالی برای فلوترشناور، نشان دادن بالا یا پایین بودن سطح در مخازن مایع است.
سنسورهای اندازه گیری پیوسته سطح کدام هستند؟
سنسورهای التراسونیک
حال بیایید درمورد سنسورهای اندازه گیری پیوسته سطح صحبت کنیم. با سنسورهای التراسونیک شروع می کنیم، آنها با انتشار و دریافت امواج فراصوت کار میکنند. زمانی که برای بازتاب امواج لازم است، نحوه اندازه گیری فاصله است. این سنسورها فاقد قطعات متحرک و جمع و جور و قابل اعتماد هستند. از معایب آنها این است که ممکن است گران باشند و برخی از شرایط محیطی روی آن ها تاثیر منفی بگذارد. از مزایای سنسور اولتراسونیک این است که غیرتماسی هستند و تحت تاثیر ماده ای که حس میکنند قرار نمیگیرند. و به دلیل ارتعاشاتی که ایجاد می کنند خودشان تمیز می شوند. به عنوان مثال در یک مخزن آسفالت گرم در کارخانه، سنسور اولتراسونیک در بالای مخزن دور از آسفالت گرم قرار می گیرد. وبرای سنجش سطح جهت ارسال درخواست پرکردن مخزن مورد استفاده قرار میگیرد.
سنسور رادار یا مایکروویو
رادار یا مایکروویو نیز سنسورهای کنترل سطح پیوسته هستند. این سنسورها مایکروویو را توسط آنتن روی سنسور رادار منتقل می کنند. محصولی که حس می شود این مایکروویوها را دوباره به آنتن منعکس می کند و زمان انتشار تا دریافت سیگنال متناسب با سطح محصول است. سنسورهای رادار تحت تاثیر دما، فشار و گرد و غبار قرار نمیگیرند. آنها می توانند مایعات،خمیر ها، پودرها و مواد جامد را اندازه گیری کنند. آنها بسیار دقیق هستند و نیاز به کالیبراسیون ندارند. این نوع سنسورها غیر تماسی هستند و برای تشخیص نیاز به تماس مستقیم بامحصول ندارند. از معایب سنسورهای رادار گران بودن آنها است و همچنین دارای محدوده تشخیص محدود هستند. اگر به نمونه کارخانه تولید آسفالت برگردیم، سنسور رادار همانند سنسور اولتراسونیک یک راه حل ایده آل برای مخازن ذخیره مایعات گرم هستند.
ترازو یا لودسل
یکی از روشهای دقیق کنترل پیوسته سطح مخزن استفاده از ترازو یا لودسل می باشد.
امیدواریم این مقاله برای شما مفید باشد، درصورتیکه تمایل به تبادل اطلاعات و یا تبادل تجربیات خود با دیگران در این زمینه دارید، با گذاشتن دیدگاه خود ما را بهره مند سازید.
