کلید کامپکت قابل تنظیم 125 آمپر ABB

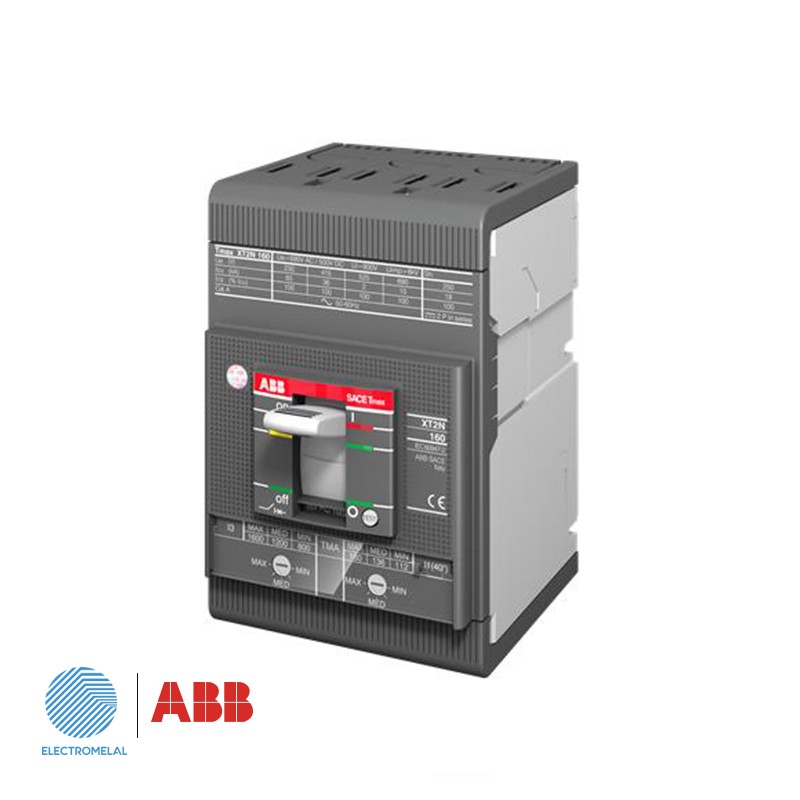

کلید کامپکت قابل تنظیم 125 آمپر ABB با کد XT1C 160 TMD 125-1250 3p F F از سری کلیدهای اتوماتیک ABB میباشد که در رنج 1250-125 آمپر عمل می نماید. قدرت قطع XT1C 160 TMD 125-1250 3p F F مقدار 25 کیلو آمپر است.کلیدهای اتوماتیک برای کنترل و حفاظت مدار در برابر اضافه جریان و اتصال کوتاه استفاده می­شود.

تماس بگیرید

کلید کامپکت قابل تنظیم 125 آمپر ABB
کلید کامپکت قابل تنظیم 125 آمپر ABB

تماس بگیرید

کلید کامپکت قابل تنظیم 125 آمپر ABB

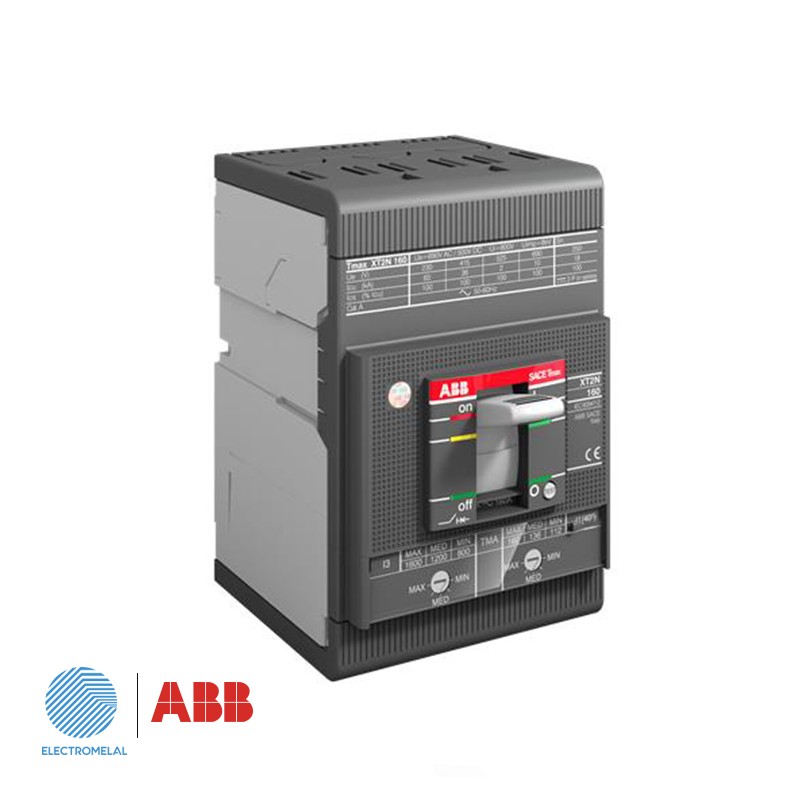

کلید کامپکت قابل تنظیم 125 آمپر  ABB XT1C 160 TMD 125-1250 3p F F  که در بازار با کد محصول ABB 1SDA067398R1 نیز شناخته می شود، سه پل با قدرت قطع 25 کیلو آمپر بوده که برای کنترل و حفاظت از مدار در برابر اضافه جریان و اتصال کوتاه استفاده می­ شود.

کلید اتوماتیک چیست؟

کلید اتوماتیک یا کلید قدرت (Circuit Breaker) یکی از انواع کلیدهای الکترومکانیکی فشار ضعیف است که با باز یا بسته شدن کنتاکتهای آن، قطع و وصل مدار الکتریکی انجام می­پذیرد. کلید اتوماتیک علاوه بر قطع و وصل جریان اسمی قادر به قطع و وصل جریان اتصال کوتاه و در نتیجه حفاظت سایر تجهیزات شبکه می­باشد. کليد اتوماتيک داراي سه کنتاکت اصلي (قدرت) و تعدادي کنتاکتهاي فرعي (کمکي) و کنتاکتهاي جرقه­گير مي­باشد. شناخت و انتخاب درست کلید اتوماتیک از اهمیت زیادی در طراحی و بهره­برداری صحیح برخوردار است.

نحوه عملکرد کلید اتوماتیک

کلید اتوماتیک به منظور بهبود عمل حفاظت دارای قطعاتی برای این امر می­باشد. به مجموع ه­ای که کار حفاظت را هم به شکل نمونه برداری و هم اعمال فرمان قطع (Trip) انجام می­دهد واحد تریپ (Trip Unit) می­گویند. بسته به نوع و مشخصات کلید اتوماتیک این واحدهای تریپ دارای تنوع و ویژگی های متنوعی هستند و به صورت کلی به دو نوع غیر قابل تنظیم (Fix) و قابل تنظیم (Adjustable)  تقسیم بندی می­شود

واحدهای حفاظت کلید اتوماتیک شامل حفاظت اضافه بار(حفاظت اضافه جریان) و حفاظت اتصال کوتاه می­باشد که به جهت تکنولوژی به چهار دسته تقسیم بندی می­شوند.

  1. حفاظت حرارتی مغناطیسی
  2. حفاظت الکترونیکی
  3. حفاظت مغناطیسی
  4. حفاظت میکروپروسسوری



مزایای استفاده از کلید اتوماتیک

–          امکان حفاظت مدار و سایر المانهای شبکه با استفاده از کلید اتوماتیک در برابر اضافه جریان و اتصال کوتاه

–          امکان قطع سه فاز به صورت همزمان. (در حالی که کلید فیوز این قابلیت را ندارند.)

–          امکان ارسال سیگنال برای کلیدهای دیگر یا المانهای حفاظتی شبکه در صورت رخ دادن خطا در سیستم. (این کار با استفاده از کنتاکتهای کمکی کلید اتوماتیک انجام می­شود)

–          امکان ورود اتوماتیک یا دستی ژنراتور اضطراری یا ترانسفورماتور در شبکه توزیع برای ادامه کار شبکه یا انجام تعمیرات دوره­ ای

–          امکان به کارگیری مجدد کلید اتوماتیک پس از قطع مدار در اثر جریان زیاد یا اتصال کوتاه بلافاصله بعد از رفع خطا

–          قابلیت مانیتورینگ وضعیت کلید در اتاق کنترل با استفاده از کنتاکتهای فرعی (کمکی) تعبیه شده در کلید اتوماتیک.

تجهیزات جانبی قابل نصب بر روی کلید اتوماتیک کامپکت

1-       موتور الکتریکی کلید اتوماتیک:به منظور شارژ (وصل) یا دشارژ (قطع) از راه دور کلیدهای اتوماتیک از موتور الکتریکی استفاده می­شود.

2-     رله شنت تریپ (Shunt Trip): : این رله هنگامی که ولتاژ تغذیه­ اش مقداری بین 70 تا 110 درصد ولتاژ نامی گردد فرمان قطع کلید را صادر می­کند یا می­توان به کمک کنتاکت کمکی عمل این رله را برای مقاصد دیگر مانیتور نمود. این رله­ ها در کلیدهای کمپکت در دو تیپ کلی برای ولتاژDC وAC ساخته شده­اند.

3-    رله افت ولتاژ (Under Voltage) :این رله هنگامی که ولتاژ تغذیه­اش کوچکتر یا مساوی 70% ولتاژ نامی گردد فرمان قطع کلید را صادر می­کند. این رله همچنین از وصل کلید در هنگام پایین بودن ولتاژ جلوگیری می­کند .

4-      کنتاکت­های کمکی (Aux Contact): کنتاکتهای کمکی همزمان با پلهای اصلی کلید عمل می­کنند و همواره وضعیت قطع یا وصل کلید را در پایانه­ های خود نمایش می­دهند.

5-     واحد محدود کننده جریان (Limiter Unit) : از این واحد به منظور بالا بردن قدرت قطع کلیدهای کمپکت استفاده می شود.

6-     کشویی (Plug-in): از این تجهیز جهت کشویی کردن کلید هایMCCB استفاده می­شود.

منحنی مشخصه زمان – جریان کلید اتوماتیک کامپکت ABB

برای تمامی کلیدهای اتوماتیک نموداریهایی وجود دارد که بر طبق آن کلید در شرایط مختلف کاری از خود عکس العمل نشان میدهد. از آنجا که نمودار زمان جریان به صورت خطی نبوده و شبه لگاریتمی میباشد، معمولا سازندگان کلید این نمودارها را در اختیار طراحان قرار می­دهند.در شکل زیر نمونه ای از این منحنی­ها نشان داده شده است.

برق و صنعت بین الملل (الکتروملل)تامین کننده کلیدهای اتوماتیک  کامپکت و هوایی ABB در ایران بوده و آماده ارائه خدمات مشاوره، طراحی و فروش محصولات ABB می باشد. جهت مشاوره و فروش با مهندسین فروش برق و صنعت بین الملل تماس حاصل نمایید.
