FOTEK SSR-M01DA

FOTEK SSR-M01DA از اس اس آر های نوع DC به AC می‌باشد. جریان خروجی این اس اس آر 1 آمپر و نوع عملکرد zero cross switchingبوده. ورودی این اس اس آر تک فاز (32-4) VDC بوده و ولتاژ خروجی آن (380-24) VAC است.

تماس بگیرید

FOTEK SSR-M01DA
FOTEK SSR-M01DA

FOTEK SSR-M05DD  اس اس آر PCB که از انوع DC به AC می باشد. اس اس آر PCB همان رله حالت جامد تک فاز است و جریان خروجی این اس اس آر 1 آمپر و نوع عملکرد zero cross switching می باشد.

ساختار اس اس آر FOTEK SSR-M01DA

در اس اس آر دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله اس اس آر وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به اس اس آر ساده معروفند.

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در اس اس آر های آمپر بالا به دلیل تولید حرارت زیاد و سوختن اس اس آر از هیت سینک باید استفاده شود.

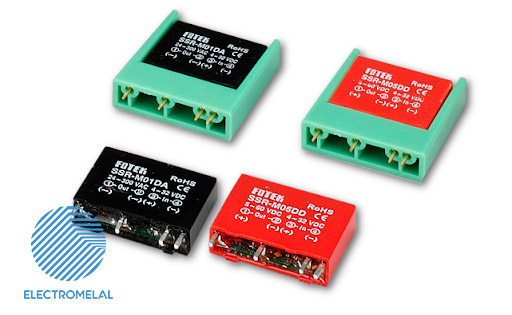

اس اس آر فوتک سری M

انواع اس اس آر تک فاز از نظر نوع کلیدزنی

Zero Crossing Switching کلید زنی در صفر

این نوع از اس اس آر تک فاز، زمانی که ولتاژ به صفر می‌رسد، روشن یا خاموش می‌شوند و عملیات سوییچ انجام می‌شود. مزیت رله Zero Crossing Switching این است که از ایجاد نویز جلوگیری می‌کند و باعث می‌شوند که اس اس آر آسیب نبیند. این رله‌ها برای بار‌های خازنی، مقاومتی و سلفی قابل استفاده هستند.

اس اس آر تک فاز فوتک FOTEK SSR-M01DA از نوع Zero Crossing Switching است.

Instant-ON (Random Switching) عمل در لحظه دریافت فرمان

اس اس آر Random Switching همانطور که از نامشان پیداست، در لحطه تحریک روشن می‌شوند و به محض قطع تحریک، خاموش می‌شوند. رله Instant-ON برای بارهای سلفی مناسب هستند. ضمنا از این رله اس اس آر برای کنترل فاز هم می‌توان استفاده کرد. باید دقت داشت که عملکرد در این حالت (Random switching) منجر به ایجاد امواج الکترومغناطیسی در محیط می‌گردد.

نکات مهم در هنگام خرید اس اس آر PCB:

1- نوع ورودی و خروجی اس اس آر PCB
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

کاربرد اس اس آر SSR-M01DA:

اس اس آر PCB قابل استفاده در دستگاههای ارتباطی و تجهیزات دفتری، سیستم‌های آلارم، تجهیزات اندازه‌گیری، تجهیزات مانیتورینگ پزشکی و سنسورهای کنترلی است.

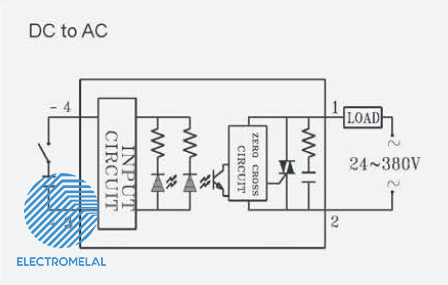

نمای شماتیک رله اس اس آر فوتک DC به AC

مزایای اس اس آر FOTEK

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
توان مصرفی کم
نصب آسان
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

تنوع اس اس آر زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک اس اس آر PCB با PCB دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.


برای سفارش و خرید اس اس آر FOTEK SSR-M01DA می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید. همکاران ما آماده ارائه خدمات در زمینه مشاوره، فروش و پشتیبانی محصولات اس اس آر فوتک هستند.


تهران خیابان لاله زار جنوبی پاساژ جهان الکتریک پلاک 10         33945217-021

                                                                                         021-33945221

                                                                                             0912-4548013
