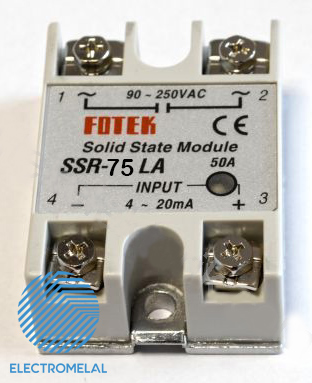

کنتاکتور بی صدا Fotek SSR-75LA

کنتاکتور بی صدا Fotek SSR-75LA از رله‌های سری SSR برند Fotek می‌باشد. جریان خروجی این کنتاکتور بی صدا 75 آمپر بوده. نوع کلیدزنی آن به صورت Zero Cross turn-on است. ورودی این کنتاکتور بی صدا (20-4) میلی آمپر بوده و ولتاژ خروجی آن (250-90) VAC است.

تماس بگیرید

موجود

کنتاکتور بی صدا Fotek SSR-75LA
کنتاکتور بی صدا Fotek SSR-75LA

تماس بگیرید

کنتاکتور بی صدا که به آن رله حالت جامد یا Solid State Relay نیز می‌گویند، یک عنصر الکترونیکی نیمه هادی است. علامت اختصاری آن نیز SSR می‌باشد. کنتاکتور بی صدا عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد و همین موضوع باعث بی صدا بودن آن می‌شود. در واقع کنتاکتور بی صدا یک قطعه سوییچ الکترونیکی است، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

ساختار کنتاکتور بی صدا

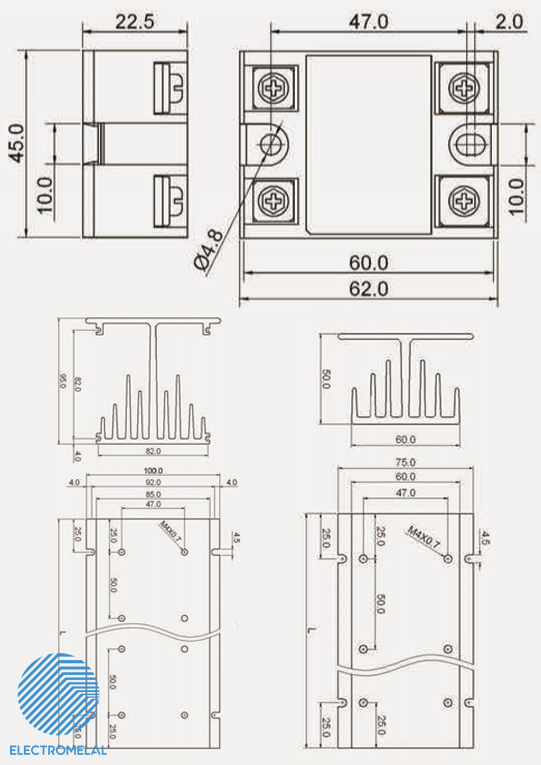

کنتاکتور بی صدا از دو بخش مدار فرمان و مدار قدرت ساخته شده که توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن کنتاکتور بی صدا وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به رله ساده معروفند.

کنتاکتور بی صدا Fotek SSR-75LA

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در کنتاکتورهای آمپر بالا به دلیل تولید حرارت زیاد و سوختن کنتاکتور از هیت سینک باید استفاده شود.

کنتاکتور بی صدا در مدل‌های تک‌فاز و سه فاز وجود دارند. کنتاکتور بی صدای تک فاز دارای 4 ترمینال و رله بدون صدای سه فاز 8 ترمینال است.
کنتاکتور بی صدا Fotek SSR-75LA تک فاز است.

کنتاکتور بی صدا را از نظر نوع بار می‌توان به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب کنتاکتور بی صدا باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع کنتاکتور بی صدا از نظر نوع کلیدزنی

Zero Crossing Switching کلید زنی در صفر

این نوع از کنتاکتور بی صدا، زمانی که ولتاژ به صفر می‌رسد، روشن یا خاموش می‌شوند و عملیات سوییچ انجام می‌شود. مزیت رله Zero Crossing Switching این است که از ایجاد نویز جلوگیری می‌کند و باعث می‌شوند که کنتاکتور بی صدا آسیب نبیند. این رله‌ها برای بار‌های خازنی، مقاومتی و سلفی قابل استفاده هستند.

کنتاکتور بی صدا Fotek SSR-75LA از نوع Zero Crossing Switching است.

کنتاکتور بی صدا Fotek SSR-75LA

Instant-ON (Random Switching) عمل در لحظه دریافت فرمان

کنتاکتور بی صدا Random Switching همانطور که از نامشان پیداست، در لحطه تحریک روشن می‌شوند و به محض قطع تحریک، خاموش می‌شوند. رله Instant-ON برای بارهای سلفی مناسب هستند. ضمنا از این کنتاکتور بی صدا برای کنترل فاز هم می‌توان استفاده کرد. باید دقت داشت که عملکرد در این حالت (Random switching) منجر به ایجاد امواج الکترومغناطیسی در محیط می‌گردد.

نکات مهم در هنگام خرید کنتاکتور بی صدا:

1- نوع ورودی و خروجی کنتاکتور بی صدا
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

کنتاکتور بی صدا Fotek SSR-75LA

مزایای کنتاکتور بی صدا

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

نکته مهم در رابطه با کنتاکتور بی صدا و کنتاکتور الکترومکانیکی

یک کنتاکتور بی صدا یا کنتاکتور الکترومکانیکی را می‌توان برای قطع و وصل یک مدار AC و یا حتی DC (البته با رعایت برخی نکات) استفاده کرد. ولی از آنجا که کنتاکتور بی صدا از المان‌های نیمه هادی تشکیل شده، نمی‌توان از رله نوع AC برای بار DC استفاده کرد.

کنتاکتور بی صدا Fotek SSR-75LA

تنوع کنتاکتور بی صدا بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک کنتاکتور بی صدا با کنتاکتور دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

برند

fotek

SSR.PDF

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
