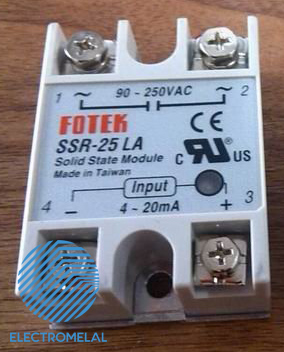

رله SSR تک فاز 25 آمپر Fotek SSR-25LA

رله SSR تک فاز 25 آمپر Fotek SSR-25LA از رله‌های سری SSR برند Fotek می‌باشد. جریان خروجی این رله SSR مقدار 25 آمپر بوده. نوع کلیدزنی این SSR به صورت Zero Cross turn-on است. ورودی این رله SSR (20-4) میلی آمپر بوده و ولتاژ خروجی آن (250-90) VAC است.

رله SSR یک عنصر الکترونیکی نیمه هادی است که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ رله SSR عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع رله SSR یک قطعه سوییچ الکترونیکی است، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

رله SSR تک فاز 25 آمپر Fotek SSR-25LA

ساختار رله SSR

در رله SSR دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله SSR وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به رله SSR ساده معروفند.

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در رله SSR آمپر بالا به دلیل تولید حرارت زیاد و سوختن SSR از هیت سینک باید استفاده شود.

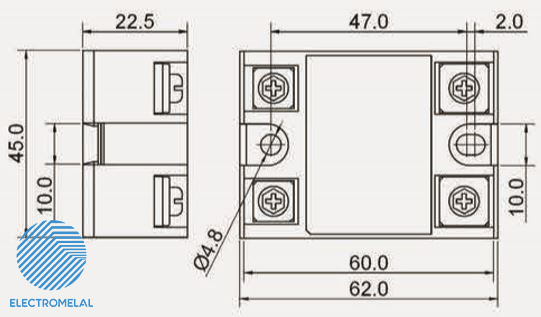

مشخصات ظاهری و فنی رله SSR تک فاز 25 آمپر

رله SSR دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. رله SSR تک فاز 25 آمپر SSR-25LA دارای 4 ترمینال است.

از نظر نوع بار می‌توان رله SSR را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب رله SSR باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

رله SSR تک فاز 25 آمپر Fotek SSR-25LA

انواع رله SSR تک فاز از نظر نوع ورودی

رله SSR می تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. با این تفاوت که هیچ قطعه مکانیکی درون آن وجود ندارد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-32) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به رله SSR، رله روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

ورودی رله SSR تک فاز Fotek SSR-25LA مقدار mA (4-20) است.

در صورتی که رله SSR به منظور کنترل ولتاژ باشد ورودی آن اغلب به صورت (4-20)mA یا (0-10)V و یا ورودی اهمی است. با اعمال این سیگنال‌های ورودی، خروجی ولتاژ به صورت خطی تغییر می‌یابد. برای استفاده از رله SSR با ورودی اهمی باید از پتاسیومتر مناسب با توجه به ورودی رله استفاده کرد.

نکات مهم در هنگام خرید رله SSR:

1- نوع ورودی و خروجی رله SSR
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای رله SSR

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

رله SSR تک فاز 25 آمپر Fotek SSR-25LA

نکته مهم در رابطه با رله SSR و کنتاکتور

یک رله SSR یا کنتاکتور را می‌توان برای قطع و وصل یک مدار AC و یا حتی DC (البته با رعایت برخی نکات) استفاده کرد. ولی از آنجا که رله SSR از المان‌های نیمه هادی تشکیل شده، نمی‌توان از SSR نوع AC برای بار DC استفاده کرد.

تنوع رله SSR بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک رله SSR با SSR دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

برند

fotek

SSR.PDF

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
