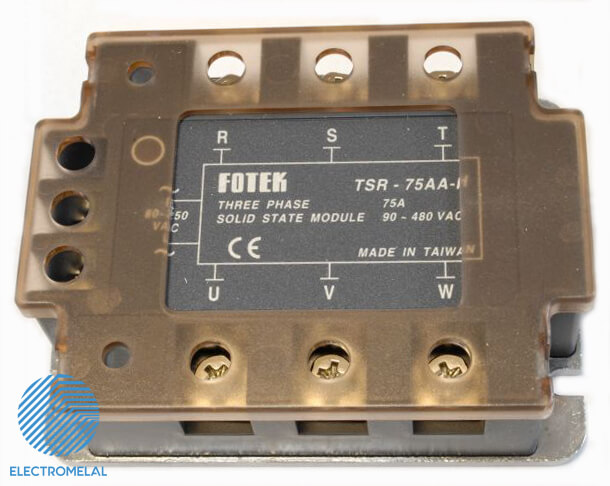

رله ولتاژ بالا فوتک TSR-75AA-H

رله ولتاژ بالا فوتک TSR-75AA-H از اس اس آر های سری TSR می‌باشد. جریان خروجی این رله ولتاژ بالا 75 آمپر بوده. ورودی این رله ولتاژ بالا فوتک سه فاز (250-80) VAC بوده و ولتاژ خروجی آن (480-90) VAC است.

تماس بگیرید

صاف
رله ولتاژ بالا فوتک TSR-75AA-H
رله ولتاژ بالا فوتک TSR-75AA-H

رله ولتاژ بالا فوتک – TSR-75AA-H

رله اس اس آر چیست؟

رله اس اس آر یک عنصر الکترونیکی نیمه هادی است که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ رله اس اس آر عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

رله ولتاژ بالا فوتک TSR-75AA-H

ساختار رله ولتاژ بالا فوتک

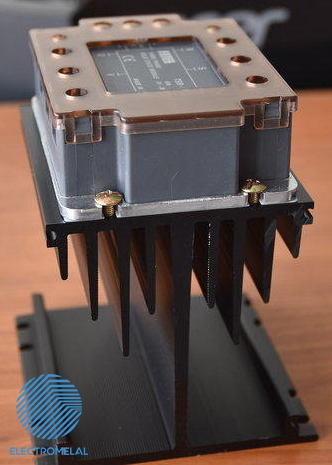

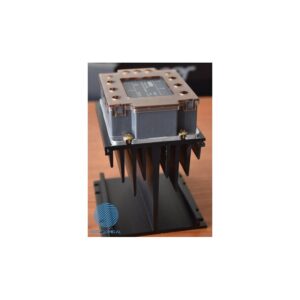

در رله ولتاژ بالا فوتک دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله SSR وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به رله اس اس آر ساده معروفند.

رله ولتاژ بالا فوتک TSR-75AA-H

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در رله آمپر بالا فوتک به دلیل تولید حرارت زیاد و سوختن اس اس آر از هیت سینک باید استفاده شود.

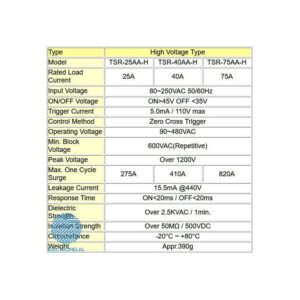

مشخصات رله ولتاژ بالا فوتک TSR-75AA-H

اس اس آر ها دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. رله ولتاژ بالا فوتک TSR-75AA-H دارای 8 ترمینال است.

از نظر نوع بار می‌توان رله حالت جامد را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب اس اس آر باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد. این رله ولتاژ بالا فوتک برای بارهای اهمی مناسب است.

انواع رله ولتاژ بالا فوتک از نظر نوع کلیدزنی

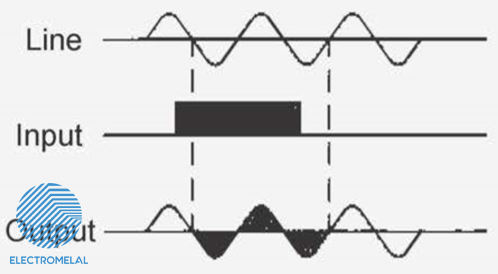

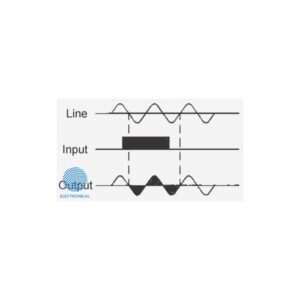

Zero Crossing Switching کلید زنی در صفر

این نوع از رله الکترونیکی، زمانی که ولتاژ به صفر می‌رسد، روشن یا خاموش می‌شوند و عملیات سوییچ انجام می‌شود. مزیت رله Zero Crossing Switching این است که از ایجاد نویز جلوگیری می‌کند و باعث می‌شوند که اس اس آر آسیب نبیند. این رله‌ها برای بار‌های خازنی، مقاومتی و سلفی قابل استفاده هستند.

رله ولتاژ بالا فوتک TSR-75AA-H از نوع Zero Crossing Switching است.

رله ولتاژ بالا فوتک TSR-75AA-H

Instant-ON (Random Switching) عمل در لحظه دریافت فرمان

رله حالت جامد Random Switching همانطور که از نامشان پیداست، در لحطه تحریک روشن می‌شوند و به محض قطع تحریک، خاموش می‌شوند. رله Instant-ON برای بارهای سلفی مناسب هستند. ضمنا از این رله برای کنترل فاز هم می‌توان استفاده کرد. باید دقت داشت که عملکرد در این حالت (Random switching) منجر به ایجاد امواج الکترومغناطیسی در محیط می‌گردد.

نکات مهم در هنگام خرید رله ولتاژ بالا فوتک:

1- نوع ورودی و خروجی رله ولتاژ بالا فوتک
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای رله ولتاژ بالا فوتک

در رله ولتاژ بالا فوتک نسبت به مدل‌های الکترومکانیکی سرعت قطع و وصل بسیار بالا است. در هنگام سوئیچینگ جرقه ایجاد نمی‌شود. رله اس اس آر در محل هایی که امکان انفجار و احتراق وجود دارد بسیار مناسب است. در داخل این اس اس آر ها قطعه مکانیکی وجود ندارد و همین موضوع سبب طول عمر بالا و عملکرد بدون صدای آن می‌شود. ابعاد رله بدون صدا نسبت به کنتاکتورها بسیار کوچک است.

تنوع رله ولتاژ بالا فوتک بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک اس اس آر با رله دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

fotek

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

fotek.ssr.PDF

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
