رله حالت جامد Fotek SSR-40VA

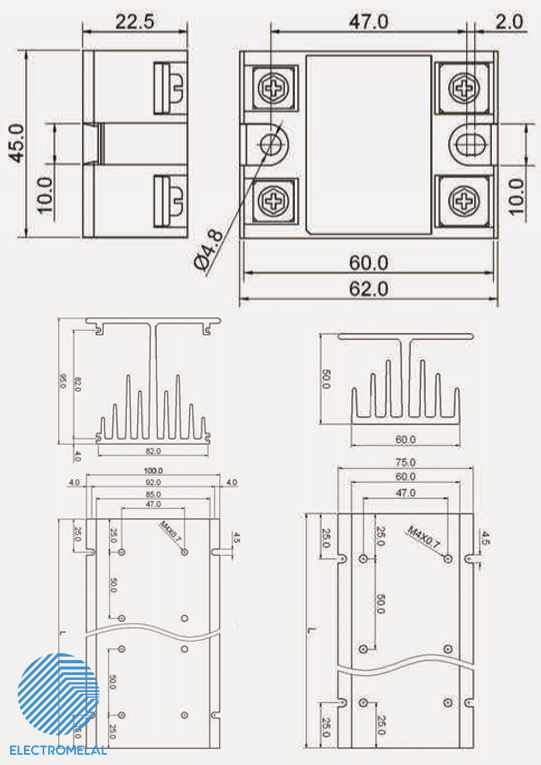

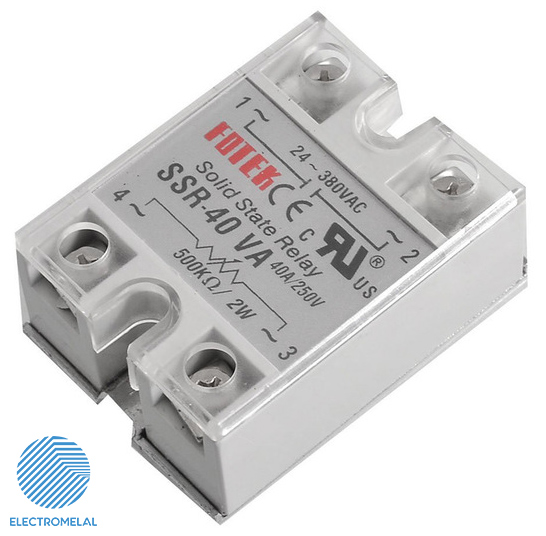

رله حالت جامد SSR-40VA از رله‌های برند فوتک می‌باشد. این رله حالت جامد تک فاز بوده و جریان خروجی آن 25 آمپر می‌باشد. ورودی این رله حالت جامد 500 KΩ بوده و ولتاژ خروجی آن (380-24) VAC است.

تماس بگیرید

صاف
رله حالت جامد Fotek SSR-40VA
رله حالت جامد Fotek SSR-40VA

رله حالت جامد یک عنصر الکترونیکی نیمه هادی است. SSR که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

رله حالت جامد Fotek SSR-40VA

ساختار رله حالت جامد

در رله حالت جامد 2 بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به رله حالت جامد ساده معروفند.
باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن رله حالت جامد از هیت سینک باید استفاده شود.

رله حالت جامد Fotek SSR-40VA

مشخصات فنی رله حالت جامد

رله حالت جامد دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. SSR تک فاز دارای 4 ترمینال و SSR سه فاز دارای 8 ترمینال است.

رله حالت جامد Fotek SSR-40VA تک فاز است.

از نظر نوع بار می‌توان رله حالت جامد را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب رله باید به نوع بار دقت داشت و رله حالت جامد مناسب بار را انتخاب کرد.

رله فیوزدار

در صورت رخ دادن اتصال کوتاه در خروجی رله حالت جامد، SSR قطعا می‌سوزد. جهت جلوگیری از سوختن رله باید از فیوزهای ذوب سریع “Fast Fuse” با توجه به کاتالوگ استفاده کرد. این فیوز حفاظتی می‌تواند خارج از خود رله یا روی خود رله به صورت کامپکت استفاده شود. مزیت استفاده از رله فیوزدار این است که در صورت بروز اتصال کوتاه در خروجی رله حالت جامد، فیوز آن می‌سوزد و خود رله آسیب نمی‌بیند.

انواع رله حالت جامد از نظر نوع کلیدزنی

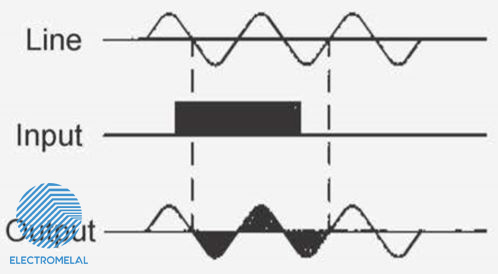

Zero Crossing Switching کلید زنی در صفر

این نوع از رله‌های حالت جامد، زمانی که ولتاژ به صفر می‌رسد، روشن یا خاموش می‌شوند و عملیات سوییچ انجام می‌شود. مزیت رله Zero Crossing Switching این است که از ایجاد نویز جلوگیری می‌کند و باعث می‌شوند که رله آسیب نبیند. این رله‌ها برای بار‌های خازنی، مقاومتی و سلفی قابل استفاده هستند.

رله حالت جامد Fotek SSR-40VA از نوع Zero cross control است.

رله حالت جامد Fotek SSR-40VA

Instant-ON (Random switching) عمل در لحظه دریافت فرمان

این رله‌ها همانطور که از نامشان پیداست، در لحطه تحریک روشن می‌شوند و به محض قطع تحریک، خاموش می‌شوند. رله Instant-ON برای بارهای سلفی مناسب هستند. ضمنا از این رله حالت جامد برای کنترل فاز هم می‌توان استفاده کرد. باید دقت داشت که عملکرد در این حالت (Random switching) منجر به ایجاد امواج الکترومغناطیسی در محیط می‌گردد.

Peak Switching کلیدزنی در پیک

این رله‌ها، زمانی که ولتاژ در بالاترین حد ممکن قرار دارد، عملیات کلید زنی را انجام می‌دهند. از این رله‌ها در بار‌های سلفی با سیم پیچ های هسته آهنین (انواع موتورها) استفاده می‌شود. این نوع کلید زنی کاربردهای خاص دارد و امروزه کمتر استفاده می‌شود.

Analog Switching کلیدزنی آنالوگ

رله حالت جامد آنالوگ دارای تحریک (ورودی) آنالوگ بوده که معمولا رنج (20-4) میلی آمپر یا (10-0) ولت می‌باشد. از این SSR ها در انواع کنترل کننده‌های سرعت موتور و همچنین در کنترل دمای کوره‌ها و المنت‌ها استفاده می‌کنند. از SSR Analog Switching می‌توان برای کنترل فاز نیز استفاده نمود. به طور کلی رله حالت جامد آنالوگ در بارهای خازنی، مقاومتی و سلفی قابل استفاده است. آنچه در مورد اس اس آر های آنالوگ حائز اهمیت است این است که خروجی اس اس آر بر اساس تابع خطی از ورودی تغییر می‌کند.

نکات مهم در هنگام خرید رله حالت جامد:

1- نوع تحریک (ورودی) و خروجی SSR
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

رله حالت جامد Fotek SSR-40VA

مزایای رله حالت جامد

در رله حالت جامد نسبت به مدل‌های الکترومکانیکی سرعت قطع و وصل بسیار بالا است. در هنگام سوئیچینگ جرقه ایجاد نمی‌شود. رله حالت جامد در محل هایی که امکان انفجار و احتراق وجود دارد بسیار مناسب است. در داخل این رله‌ها قطعه مکانیکی وجود ندارد و همین موضوع سبب طول عمر بالا و عملکرد بدون صدای آن می‌شود. ابعاد رله حالت جامد نسبت به کنتاکتورها بسیار کوچک است.

تنوع رله حالت جامد بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک رله با رله حالت جامد دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
