کنترل فاز ریلی PR-K2E

کنترل فاز ریلی PR-K2E جهت حفاظت از الکترو موتور در برابر اختلالات ولتاژ  استفاده می شود و دارای ولتاژ (550-200)VAC می باشد. کنترل فاز ریلی PR-K2E دارای خروجی رله و دارای وضعیت Normal ON است.

تماس بگیرید

کنترل فاز ریلی PR-K2E
کنترل فاز ریلی PR-K2E

کنترل فاز ریلی PR-K2E معمولا در تابلو برق های صنعتی جهت حفاظت از الکترو موتور در برابر اختلالات ولتاژ استفاده می شود. کنترل فاز ریلی PR-K2E این عمل را به صورت الکترونیکی انجام می دهد و برای حفاظت الکترو موتور در برابر اختلالات جریان از کنترل بار استفاده می کند.

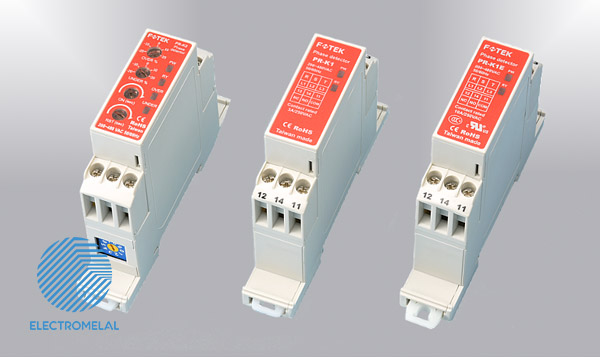

کنترل فاز ریلی Fotek

آشنایی با کنترل فاز ریلی PR-K2E

بر روی انواع کنترل فاز یکسری ترمینال و چراغ سیگنال بشرح زیر موجود است که آن ها را معرفی خواهیم کرد، توجه داشته باشید که ممکن است یک شرکت سازنده در انتخاب نام و یا شماره ترمینال و محل قرار گیری آن ها متفاوت عمل کرده باشد. ولی به صورت کلی در یک کنترل فاز با المان های زیر روبرو می شوید:

۱- ترمینال های R , S , T  یا L1 , L2 , L3 :

ورودی سه فاز برق شبکه را به ترمینال های R , S , T متصل می نماییم که ممکن است با نام های  L1 , L2 , L3 نیز نامگذاری شده باشند.

۲- Sen :

مشخص نمودن میزان حساسیت کنترل فاز در زمان مقایسه تقارن فازها می باشد .

۳- On Delay :

تنظیم زمان انتظار در مواقعی که خطایی رخ می دهد و یا مدار برای اولین بار روشن می شود را می توان مشخص کرد .

۴- ۱۵ : ورودی فرمان

به این ترمینال یک ورودی فرمان وارد می شود که خروجی آن را می توانیم در ترمینال های ۱۸ و ۱۶ دریافت کنیم .

۵- ۱۶ : خروجی NO یا نرمال باز

این خروجی در زمانی که ولتاژ سه فاز هیچ مشکلی نداشته باشند وصل می شود که البته در این حالت چراغ سیگنال REL نیز فعال شده است .

۶- ۱۸ : خروجی NC یا نرمال بسته

این ترمینال همیشه بسته می باشد مگر اینکه چراغ سیگنال REL روشن باشد .

۷- چراغ سیگنال P

در صورت جابجا شدن دو فاز از سه فاز فرمان قطع صادر شده و چراغ P روشن می شود.

۸- چراغ سیگنال P

اگر ولتاژ از حد مجاز بگذرد پس از ۳ ثانیه مدار قطع می شود و چراغ F روشن خواهد شد (معمولا جریان مجاز بین ۳۰۰ تا ۴۴۰ ولت است).


سایر اطلاعات مورد نیاز جهت نصب و کارکرد کنترل فاز ریلی PR-K2E در کاتالوگ ضمیمه درج شده است. برای خرید این محصول می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر کنترل فازها می توانید از صفحه انواع کنترل فاز استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع رله کنترل فاز انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع  رله کنترل فاز همکاران ما پاسخگوی شما عزیزان هستند.

برند

fotek

انتخاب گارانتی

datasheet(1).pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
