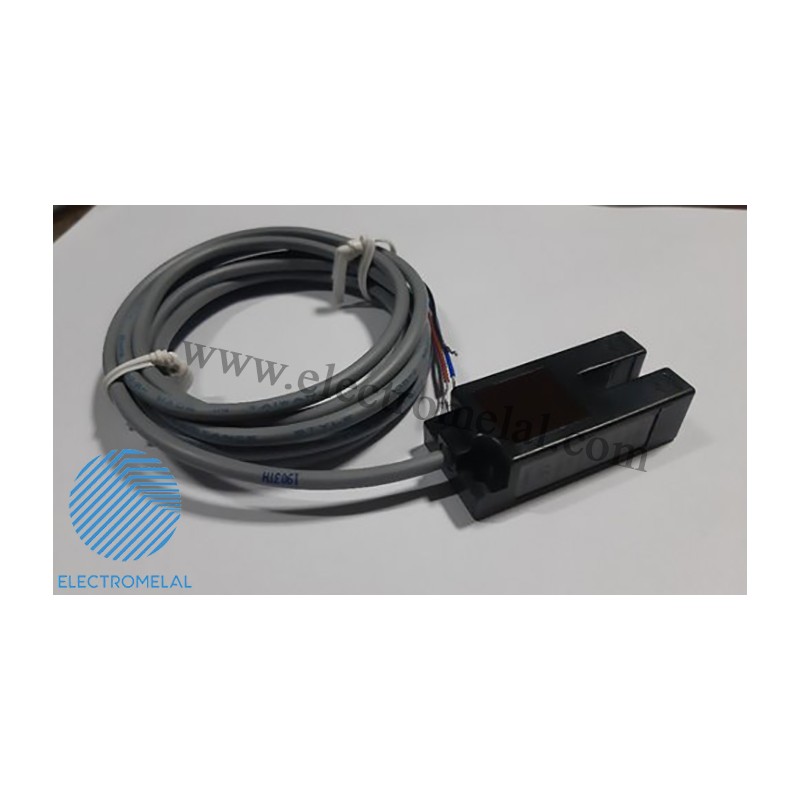

لیبل سنسور SU-02XP جز سنسور های U شکل با دهانه 2 میل که سنسور نوری دو طرفه هستند و قابلیت دید غیر شفاف دارند.
سنسور نوری چیست و چگونه عملکردی دارد؟
یک “Photoelectric Sensor” و یا به عبارتی (چشم نوری) در درجه اول از یک فرستنده (Emitter) برای انتشار نور و یک گیرنده (receiver ) برای دریافت نور تشکیل شده است. هنگامی که نور ساطع شده توسط شیء مورد سنجش قطع یا بازتاب می شود، میزان نوری را که به گیرنده می رسد تغییر می دهد. گیرنده این تغییر را تشخیص داده و آن را به یک خروجی الکتریکی تبدیل می کند. منبع نور برای اکثر سنسورهای فوتوالکتریک نور مادون قرمز یا مرئی است (معمولاً قرمز یا سبز می باشد و از نور آبی برای شناسایی رنگها استفاده می گردد).
انواع سنسور های نوری
سنسورهای نوری معمولا به سه دسته اصلی زیر تقسیم می شوند اما تنوع آنها بسیار بیشتر بوده که در ادامه به آنها خواهیم پرداخت.
- سنسور های نوری یک طرفه و یا به عبارتی سنسور انعکاس از روی قطعه (Diffuse Sensor)
- سنسور های نوری رفلکتوری، آیینه دار (Retro-Reflection)
- سنسور های نوری دو طرفه (Through Beam)
سنسور های نوری یک طرفه و یا به عبارتی سنسورهای نوری انعکاس از روی قطعه (Diffuse Sensor)
در سنسور یک طرفه، فرستنده و گیرنده نوری در یک قطعه قرار گرفته اند. فرستنده دائماً یک شعاع نوری را از خود ساطع می کند در صورتی که شعاع نوری به مانعی برخورد کند بخشی از این شعاع نور منعکس می شود و به قسمت گیرنده داخل سنسور میرسد. میزان انعکاس شعاع نور به رنگ و نوع سطح و حجم و زاویه مانع بستگی دارد. برای مثال مقوا با رنگ های روشن، پارچه با رنگ های روشن، شیشه های روشن و همچنین پلاستیک های روشن دارای سطح بازتابش بیشتری می باشند و سنسورهای نوری آنها را بهتر تشخیص می دهند. سنسورهای نوری یک طرفه، کمترین فاصله سویچینگ را در بین انواع این سنسور دارند که حدود 2 متر است. بنابراین هرچه فاصله سنسور تا مانع نزدیکتر باشد، دقت سنسور بیشتر است.
سنسور های نوری رفلکتوری، آینه دار (Retro-Reflection)
در سنسور رفلکتوری هردو بخش فرستنده وگیرنده در کنار یکدیگر در داخل یک قطعه نصب می شوند. مقابل سنسور یک رفلکتور (یا به اصطلاح آینه یا منشور) نصب می شود. فرستنده یک شعاع نوری را از خود ساطع می کند با برخورد این نور به رفلکتور نور تحت زاویه ای معین به صورت یک خط مستقیم به سمت گیرنده سنسور منعکس شده و توسط قسمت گیرنده سنسور حس می گردد. یکی از ویژگی های این نوع سنسور این است تحت تأثیر رنگ یا زاویه سنجش اشیا قرار نمی گیرد. با تنظیم رفلکتور، سنسور آینه دار توانایی تشخیص موقعیت ها و جهت های مختلف با زاویه های متفاوت را دارد. سنسور نوری رفلکتوری دارای فاصله سویچینگ حدودا ۱۰ متری می باشد که نسبت به سنسور نوری یک طرفه مقدار بیشتری است.
Diffuse-Sensor
سنسور های نوری دو طرفه (Through Beam)
در سنسور های نوری دو طرفه گیرنده و فرستنده مجزا از یکدیگر می باشند و هر کدام در دو قطعه جداگانه قرار دارند. در این نوع سنسور باید گیرنده و فرستنده روبروی هم قرار گیرند و قبل از شروع کار به گونه ای تنظیم شوند که شعاع نوری مستقیما از فرستنده به گیرنده برسد. در این صورت اگر مانعی مابین فرستنده و گیرنده قرار گیرد سنسور وجود مانع را تشخیص و خروجی سنسور تغییر وضعیت می دهد. سنسورهای نوری دو طرفه دارای بیشترین فاصله سویچینگ حدود ۱۰۰متر می باشد که از دو نوع سنسور یک طرفه و رفلکتوری مقدار بیشتری است. همچنین سنسور های نوری دو طرفه توانایی بازدهی در محیط های مرطوب و آلوده به گرد و غبار را دارند. تشخیص در سنسور های نوری دو طرفه تحت تأثیر براق و روشن بودن رنگ و نوع رنگ قرار نمیگیرند و توانایی تشخیص اجسام با رنگ های مات و تیره را نیز دارد.
انواع سنسورهای نوری در کاربردهای مختلف
سنسور U شکل
استفاده از سنسور U شکل بدین گونه است که فرستنده و گیرنده رو به روی هم قرار در دو بازوی سنسور قرار میگیرند و وجود یا عدم وجود جسم را تشخیص می دهند. در یک بازو فرستنده و در یک بازو گیرنده نوری قرار گرفته است. به واسطه ی گیرنده ای که دارند حضور و یا عدم حضور جسم را شناسایی می کنند. فاصله دید در این دسته از سنسور چشمی از چند میلی متر تا حدود 2 متر بسته به مدل متغیر می باشد.
سنسور تشخیص تیره از روشن (سنسور لیبل)
نوعی سنسور قابل استفاده در صنعت بسته بندی می باشد. سلفون های بسته بندی در رول های متراژ بالا تولید شده اند که در فواصل مشخص و یکسانی دارای نشانگر سیاه رنگ هستند. این علامت سیاه رنگ حین بسته بندی توسط سنسور تشخیص تیره از روشن شناسایی شده و محل برش را برای انجام بسته بندی معین می کند. به گونه ای که اگر نشان سیاه از مقابل سنسور مارک بگذرد، سنسور پس از تشخیص علامت معین به کاتر فرمان کات کردن را می دهد و در همان قسمت چسب خورده و بسته بندی کامل می شود.
برای اطلاعات بیشتر در مورد سنسور های نوری از لینک زیر استفاده نمائید:
سایر اطلاعات مورد نیاز جهت نصب و کارکرد سنسور لیبل SU-02XP در کاتالوگ ضمیمه درج شده است. برای خرید این سنسور نوری میتوانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.
همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع سنسور لیبل همکاران ما پاسخگوی شما عزیزان هستند.
برای سفارش و خرید سنسور نوری Fotek SU-02XP میتوانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید. همکاران ما آماده ارائه خدمات در زمینه مشاوره، فروش و پشتیبانی محصولات سنسور نوری فوتک هستند.
