سنسور نوری FOTEK K2G-2MPE

سنسور نوری FOTEK K2G-2MPE  از چشم های نوری مکعبی شکل فوتک می باشد. این سنسور نوری دارای فاصله دید 2 متر بوده و به صورت یک طرفه (Diffuse) کار می کند. خروجی آن به صورت PNP بوده که قابلیت انتخاب Dark On/Light On برای کاربر وجود دارد. سنسور نوری FOTEK K2G-2MPE دارای تغذیه یVDC(10-30) می باشد. این سنسور نوری قابلیت دید شیشه وPET دارد.

تومان

موجود در انبار

سنسور نوری FOTEK K2G-2MPE به سنسوری گفته می شود که با استفاده از نور به پردازش و سنجش اجسام می پردازد. بر اساس چگونگی ارسال و دریافت نوراین سنسورها به سه دسته تقسیم بندی می شوند.

سنسور نوری FOTEK K2G-2MPE از چه بخش هایی ساخته شده است؟

در حالت کلی سنسورهای نوری ساختار داخلی ساده‌ای دارند معمولا سنسور های نوری از سه بخش اصلی تشکیل شده اند. (فرستنده، گیرنده، خروجی) در بخش زیر به معرفی اجزاء سنسورهای نوری پرداخته ایم:

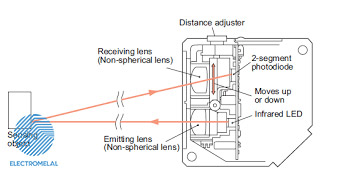

اجزاء photo electroc sensor

فرستنده (Light emitter) :

بخش فرستنده، نوری را از سنسور ارسال می کند. این نور از (LED Light Emitting Diode) های نیمه‌ هادی ساطع می‌شود. در نور فرستنده از الگوریتم پالسی مشخص استفاده  شده است، این الگوریتم به سنسور این امکان را می‌دهد که بین نور ارسالی از سنسور و نورهای محیطی مانند نور خورشید تفاوت گذارد.

گیرنده (Receiver) :

بخش گیرنده‌ در سنسورهای نوری معمولا از نوع ترانزیستوری می باشد. گیرنده پس از تشخیص نور ارسال شده از فرستنده، آن را به یک سیگنال آنالوگ کوچک تبدیل می کند.

بخش خروجی :

مدار خروجی سیگنال آنالوگی که از گیرنده دریافت می کند را به یک سیگنال ON/OFF تقویت شده یا آنالوگ تبدیل می‌کند، در نتیجه از این سیگنال تقویت شده در شمارنده‌ها، تایمرها، رله ها و یا کاربردهای دیگر می توان استفاده کرد. امروزه در خروجی فتوسل نوری از ترانزیستورهای NPN و PNP استفاده می‌شود و در برخی از مدل های نیز از خروجی رله استفاده می شود.

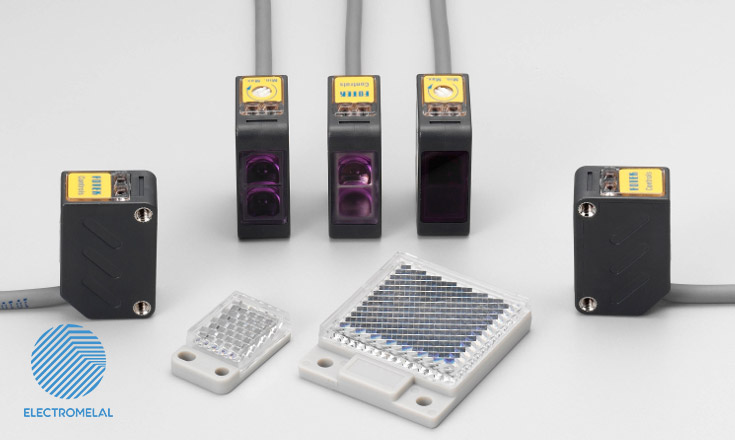

سنسور نوری فوتک

انواع سنسور های نوری

سنسورهای نوری معمولا به سه دسته  اصلی زیر تقسیم می شوند  اما تنوع آنها بسیار بیشتر بوده که در ادامه به آنها خواهیم پرداخت.

  • سنسور های نوری یک طرفه و یا به عبارتی سنسور انعکاس از روی قطعه (Diffuse Sensor)
  • سنسور های نوری رفلکتوری، آیینه دار (Retro-Reflection)
  • سنسور های نوری دو طرفه (Through Beam)



سنسور های نوری یک طرفه و یا به عبارتی سنسور‌های نوری انعکاس از روی قطعه (Diffuse Sensor)

در سنسور یک طرفه، فرستنده و گیرنده نوری در یک قطعه قرار گرفته اند. فرستنده دائماً یک شعاع نوری را از خود ساطع می کند در صورتی که شعاع نوری به مانعی برخورد کند بخشی از این شعاع نور منعکس می شود و به قسمت گیرنده داخل سنسور میرسد. میزان انعکاس شعاع نور به رنگ و نوع سطح و حجم و زاویه مانع بستگی دارد. برای مثال مقوا با رنگ های روشن، پارچه با رنگ های روشن، شیشه های روشن و  همچنین پلاستیک های روشن دارای سطح بازتابش بیشتری می باشند و سنسورهای نوری آنها را بهتر تشخیص می دهند. سنسورهای نوری یک طرفه،  کمترین فاصله سویچینگ را در بین انواع این سنسور دارند که حدود 2 متر است. بنابراین هرچه فاصله سنسور تا مانع نزدیکتر باشد، دقت سنسور بیشتر است.

سنسور های نوری یک طرفه

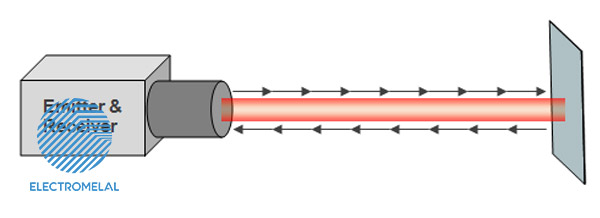

سنسور های نوری رفلکتوری، آینه دار (Retro-Reflection)

در سنسور رفلکتوری هردو بخش فرستنده وگیرنده  در کنار یکدیگر در داخل یک قطعه نصب می شوند. مقابل سنسور یک رفلکتور (یا به اصطلاح آینه یا منشور) نصب می شود. فرستنده یک شعاع نوری را از خود ساطع می کند با برخورد این نور به رفلکتور نور تحت زاویه ای معین به صورت یک خط مستقیم به سمت گیرنده سنسور منعکس شده و توسط قسمت گیرنده سنسور حس می گردد. یکی از ویژگی های این نوع سنسور این است تحت تأثیر رنگ یا زاویه سنجش اشیا قرار نمی گیرد. با تنظیم رفلکتور، سنسور آینه دار توانایی تشخیص موقعیت ها و جهت های مختلف با زاویه های متفاوت را دارد. سنسور نوری رفلکتوری دارای فاصله سویچینگ حدودا ۱۰ متری می باشد که نسبت به سنسور نوری یک طرفه مقدار بیشتری است.

Diffuse-SensorDiffuse-Sensor

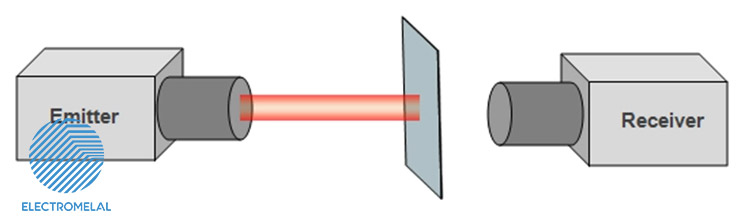

سنسور های نوری دو طرفه (Through Beam)

در سنسور های نوری دو طرفه گیرنده و فرستنده مجزا از یکدیگر می باشند و هر کدام  در دو قطعه جداگانه قرار دارند. در این نوع سنسور باید گیرنده و فرستنده روبروی هم قرار گیرند و قبل از شروع کار به گونه ای تنظیم شوند که شعاع نوری مستقیما از فرستنده به گیرنده برسد. در این صورت اگر مانعی مابین فرستنده و گیرنده قرار گیرد سنسور وجود مانع را تشخیص و خروجی سنسور تغییر وضعیت می دهد. سنسورهای نوری دو طرفه دارای بیشترین فاصله سویچینگ حدود ۱۰۰متر می باشد که از دو نوع سنسور یک طرفه و رفلکتوری مقدار بیشتری است. همچنین  سنسور های نوری دو طرفه توانایی بازدهی در محیط های مرطوب و آلوده به گرد و غبار را دارند. تشخیص در سنسور های نوری دو طرفه تحت تأثیر براق و روشن بودن رنگ و نوع رنگ قرار نمیگیرند و توانایی تشخیص اجسام با رنگ های مات و تیره را نیز دارد.

سنسور های نوری دو طرفه

مشخصات سنسور نوری FOTEK K2G-2MPE

سنسور نوری FOTEK K2G-2MPE محصولی از شرکت فوتک است که با داشتن 2 متر فاصله دید به صورت PNP عمل می کند. این سنسور نوری به صورت dark on-light on می باشد و ولتاژ تغذیه برابر VDC(10-30) است. مقاومت دمایی از -25 تا +80 درجه سانتی گراد از مزیت های چشم نوری یک طرفه است. هم چنین دارای درجه مقاومت IP66 و استاندارد CE است.

برای اطلاعات بیشتر در مورد سنسور های نوری از لینک زیر استفاده نمائید:

سنسور نوری چیست؟

تنوع سنسورهای نوری بسیار زیاد است و در سایزها و اشکال مختلف ساخته می شوند. جایگزین کردن یک سنسور نوری با سنسور نوری دیگر نیازمند بررسی و کارشناسی دقیق است.


برای سفارش و خرید سنسور نوری FOTEK K2G-2MPE می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید. همکاران ما آماده ارائه خدمات در زمینه مشاوره، فروش و پشتیبانی محصولات سنسور نوری فوتک هستند.


تهران خیابان لاله زار جنوبی پاساژ جهان الکتریک پلاک 10         33945217-021

                                                                                         021-33945221

                                                                                             0912-4548013

انتخاب گارانتی

برند

نوع چشم

شکل ظاهری

جنس بدنه چشم

نوع نور استفاده شده

ولتاژ تغذیه

کمیت خروجی

نوع خروجی

نو ع اتصال

کاربرد و ویژگی خاص

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

طول سیم

حداکثر زمان پاسخ چشم

حداکثر میزان مصرف چشم

فاصله دید برای سنسور نوری آینه ای

برند

fotek

PHO-K2.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
