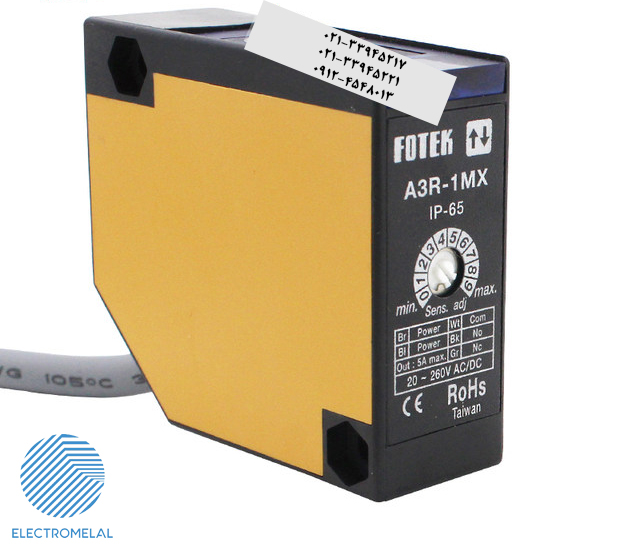

سنسور نوری رله دار Fotek A3R-1MX

Fotek A3R-1MX از چشم های نوری مکعبی شکل فوتک می باشد. این سنسور نوری دارای فاصله دید 100 سانتی متر بوده و به صورت یک طرفه (Diffuse) کار می کند. سنسور نوری Fotek A3R-1MX دارای تغذیه یVDC(12-240) VAC(240-24)می باشدو خروجی آن به صورت رله ای بوده که قابلیت انتخاب Dark On/Light On برای کاربر وجود دارد. سیم این محصول Oil Resistance می باشد  و به مرور زمان خشک نمی شود به همین دلیل عمر طولانی دارد.

تماس بگیرید

موجود در انبار

سنسور نوری رله دار A3R-1MX
سنسور نوری رله دار Fotek A3R-1MX

تماس بگیرید

Fotek A3R-1MX سنسور نوری یا چشم نوری به سنسوری گفته می شود که با استفاده از نور به پردازش و سنجش اجسام می پردازد و به شکل مکعبی است و بر اساس چگونگی ارسال و دریافت نوراین سنسورها به سه دسته تقسیم بندی می شوند که در ادامه توضیحات کامل خواهیم داد.

طریقه عملکرد سنسور نوری Fotek A3R-1MX

سنسورهای نوری Photoelectric گونه ای از ابزارهای سنجش موقعیت هستند. مدار کنترلی این سنسورها از یک فرستنده Emitterکه منبع نور است و یک گیرنده Receiverکه نور ارسالی را دریافت می کند، تشکیل شده است. یک برد الکترونیکی سیگنال دریافت شده ی ضعیف را تقویت کرده و سیگنال تقویت شده منجر به تغییر در وضعیت خروجی سنسور می گردد. همگی ما با کاربرد ساده سنسور نوری در ورودی یک فروشگاه، به منظور مطلع ساختن فروشنده از حضور مشتری، آشنا هستیم. البته این تنها یکی از کاربردهای این دسته از سنسورهاست.

روش های تشخیص درسنسور نوری Scan Techniques

روش های تشخیص به شیوه هایی گفته می شود که یک سنسور نوری برای تشخیص اجسام (اهداف) استفاده می کند. در موارد مختلف بهترین شیوه برای تشخیص به نوع هدف بستگی دارد. برخی اجسام کدر و برخی بسیار منعکس کننده هستند. در برخی کاربردها نیاز به تشخیص تغییر در رنگ اهمیت دارد. فاصله اندازه گیری نیز یک عامل مهم در انتخاب روش تشخیص است. برخی روش ها در فواصل دور می توانند مناسب باشند درحالی که برخی تنها برای اهداف نزدیک مناسب می باشند.

سنسورهای نوری به سه دسته مطابق زیر تقسیم بندی می شوند:

سنسور نوری یک طرفه(Diffuse Photoelectric Sensor)

عملکرد آنها بدین گونه است که نور را ارسال می کنند و در درون خود به واسطه ی گیرنده ای که دارند حضور و یا عدم حضور جسم را شناسایی می کنند. فاصله دید در این دسته از سنسور نوری از چند میلی متر تا حدود 2 متر بسته به مدل متغیر است.

سنسور نوری آینه ای (retroreflective Photoelectric Sensor)

این دست از سنسورهای نوری همانند سنسورهای یک طرفه، فرستنده و گیرنده نور در یک دستگاه قراردارند ولی تفاوت در این است که نور به واسطه برخورد با آینه مخصوص بازتاب پیدا کرده و دوباره به گیرنده نوری برمی گردد. با استفاده از این آینه منشوری، نه تنها دقت سنسور افزایش یافته بلکه فاصله دید تا حدود 5 متر افزایش می یابد
طزر کار این نوع سنسورها به شرح زیر است: امواج نوری از فرستنده تابیده می شوند. این امواج بعد از برخورد به آینه با زاویه 90 درجه نسبت به امواج برخورد کننده به آینه به طرف گیرنده برمی گردند. اگر جسمی بین سنسور و آینه قرار گیرد مانع بازگشت نور به گیرنده شده و سنسور وجود جسم را تشخیص می دهد.

سنسور نوری یک طرفه با فاصله دید 2 متر ترانزیستوری آتونیکس BA2M-DDT

سنسور دو طرفه (Through-Beam Photoelectric Sensor)

در سنسور دو طرفه فرستنده و گیرنده نور در دو دستگاه جداگانه نصب شده اند. فرستنده و گیرنده رور به روی هم قرار گرفته و وجود یا عدم وجود جسم را تشخیص می دهند.فاصله دید سنسورهای نوری دو طرفه به چندین کیلومتر هم میرسد. از این نوع چشمها برای حفاظت مناطق نظامی یا زمینهای بایر استفاده میشود.
سنسور الکترونیکی نیز مانند سنسور القایی و دیگر سنسورها دارای ویژگی هایی خاص هستند که در صنعت بسته به کاربردهای آنها می توان از آنها استفاده نمود. سنسور نوری انواع دیگری هم دارد که در زیر چند مورد توضیح داده می شود.

رنگ نور استفاده شده در سنسورهای نوری

در سنسور نوری  (Photoelectric Sensor) بسته به نوع کاربرد، طول موج نور استفاده شده متفاوت است. اکثر سنسورها از نور مادون قرمز برای تشخیص استفاده می کنند ولی از طیف رنگهای آبی، سبز، سفید، قرمز و قرمز پلاریزه شده در سنسورهای نوری بسته به کاربرد نیز استفاده میشود.

سنسور نوری یک طرفه با فاصله دید 2 متر ترانزیستوری آتونیکس BA2M-DDT

سنسور نوری یک طرفه  مکعبی رله ای با فاصله دید 100 سانتی متر فوتک  A3R-1MX

سنسور یک طرفه  A3R-1MX محصولی از شرکت فوتک است که با داشتن 100 سانتی متر فاصله دید و بدنه پلاستیکی و سیم دار بودن به صورت رله ای  عمل می کند. این سنسور نوری به صورت dark on-light on می باشد و ولتاژ تغذیه برابر 240-12 VDC و VAC 24-240 است. مقاومت دمایی از -20 تا +60 درجه سانتی گراد از مزیت های چشم نوری یک طرفه است. هم چنین دارای درجه مقاومت IP65 و استاندارد IEC است.

برای آگاهی از سایر مشخصات فنی سنسور یک طرفه رله ای Fotek A3R-1MX به کاتالوگ این محصول در بخش فایلهای ضمیمه مراجعه فرمایید.

تنوع سنسورهای نوری بسیار زیاد است و در سایزها و اشکال مختلف ساخته می شوند. جایگزین کردن یک سنسور نوری با سنسور نوری دیگر نیازمند بررسی و کارشناسی دقیق است.


برای سفارش و خرید سنسور نوری Fotek A3R-1MX می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید. همکاران ما آماده ارائه خدمات در زمینه مشاوره، فروش و پشتیبانی محصولات سنسور نوری فوتک هستند.


تهران خیابان لاله زار جنوبی پاساژ جهان الکتریک پلاک 10         33945217-021

                                                                                         021-33945221

                                                                                             0912-4548013



برند

fotek

برند

نوع چشم

شکل ظاهری

جنس بدنه چشم

حداکثر فاصله دید سنسور

نوع نور استفاده شده

ولتاژ تغذیه

کمیت خروجی

نوع خروجی

نو ع اتصال

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

طول سیم

حداکثر زمان پاسخ چشم

حداکثر میزان مصرف چشم

حداکثر جریان خروجی چشم

FOTEK.PDF.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
