اس اس آر فوتک تک فاز SSR-10DA

اس اس آر یک عنصر الکترونیکی نیمه هادی است که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ اس اس آر عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

ساختار اس اس آر

در اس اس آر دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله اس اس آر وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به اس اس آر ساده معروفند.

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در اس اس آر های آمپر بالا به دلیل تولید حرارت زیاد و سوختن اس اس آر از هیت سینک باید استفاده شود.

مشخصات ظاهری و فنی اس اس آر تک فاز SSR-10DA

اس اس آر ها دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. اس اس آر فوتک تک فاز SSR-10DA دارای 4 ترمینال است.

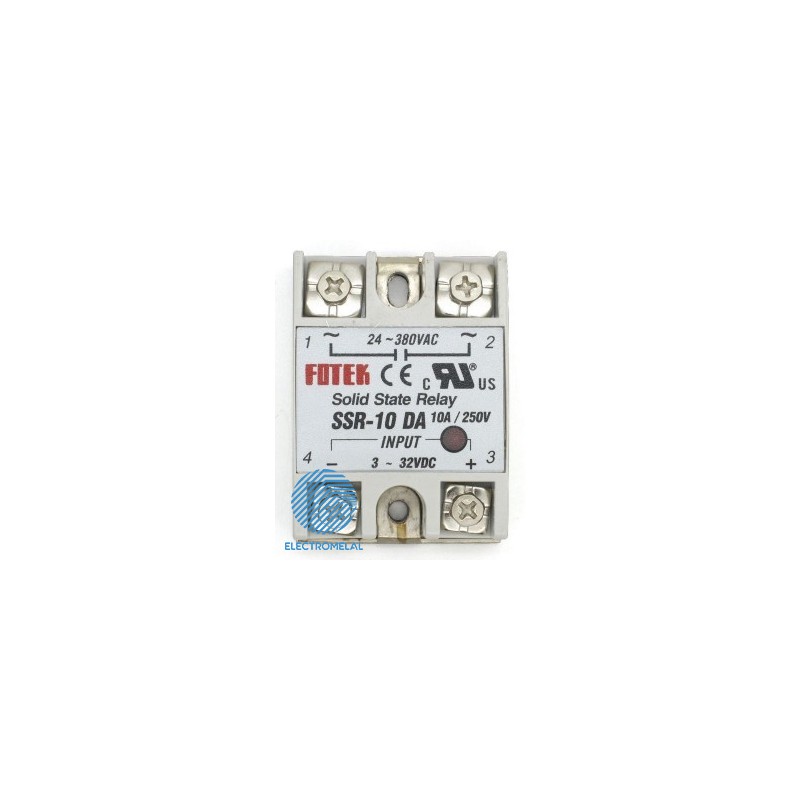

اس اس آر فوتک SSR-10DA تک فاز است.

از نظر نوع بار می‌توان اس اس آر را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب اس اس آر باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع اس اس آر تک فاز از نظر نوع کلیدزنی

Zero Crossing Switching کلید زنی در صفر

این نوع از اس اس آر تک فاز، زمانی که ولتاژ به صفر می‌رسد، روشن یا خاموش می‌شوند و عملیات سوییچ انجام می‌شود. مزیت رله Zero Crossing Switching این است که از ایجاد نویز جلوگیری می‌کند و باعث می‌شوند که اس اس آر آسیب نبیند. این رله‌ها برای بار‌های خازنی، مقاومتی و سلفی قابل استفاده هستند.

اس اس آر فوتک تک فاز SSR-10DA از نوع Zero Crossing Switching است.

Instant-ON (Random Switching) عمل در لحظه دریافت فرمان

اس اس آر Random Switching همانطور که از نامشان پیداست، در لحطه تحریک روشن می‌شوند و به محض قطع تحریک، خاموش می‌شوند. رله Instant-ON برای بارهای سلفی مناسب هستند. ضمنا از این رله اس اس آر برای کنترل فاز هم می‌توان استفاده کرد. باید دقت داشت که عملکرد در این حالت (Random switching) منجر به ایجاد امواج الکترومغناطیسی در محیط می‌گردد.

نکات مهم در هنگام خرید اس اس آر:

1- نوع ورودی و خروجی اس اس آر
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای اس اس آر تک فاز

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

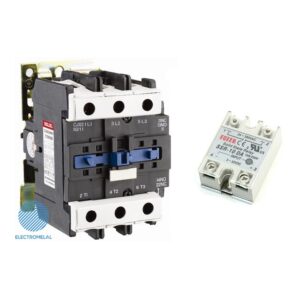

نکته مهم در رابطه با اس اس آر و کنتاکتور

یک اس اس آر یا کنتاکتور را می‌توان برای قطع و وصل یک مدار AC و یا حتی DC (البته با رعایت برخی نکات) استفاده کرد. ولی از آنجا که اس اس آر از المان‌های نیمه هادی تشکیل شده، نمی‌توان از اس اس آر نوع AC برای بار DC استفاده کرد.

تنوع اس اس آر بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک اس اس آر با SSR دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
