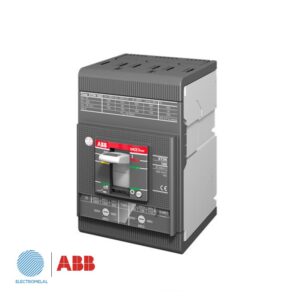

کلید کامپکت 1600 آمپر 1SDA100829R1 سه پل با قدرت قطع 85 کیلو آمپر بوده که برای کنترل و حفاظت از مدار در برابر اضافه جریان و اتصال کوتاه استفاده می شود. این کلید کامپکت در بازار با کد XT7S 1600 Ekip Dip LS/I In=1600A 3p F F شناخته می شود.
مزایای استفاده از کلید اتوماتیک
– امکان حفاظت مدار و سایر المانهای شبکه با استفاده از کلید اتوماتیک در برابر اضافه جریان و اتصال کوتاه
– امکان قطع سه فاز به صورت همزمان. (در حالی که کلید فیوز این قابلیت را ندارند.)
– امکان ارسال سیگنال برای کلیدهای دیگر یا المانهای حفاظتی شبکه در صورت رخ دادن خطا در سیستم. (این کار با استفاده از کنتاکتهای کمکی کلید اتوماتیک انجام میشود)
– امکان ورود اتوماتیک یا دستی ژنراتور اضطراری یا ترانسفورماتور در شبکه توزیع برای ادامه کار شبکه یا انجام تعمیرات دوره ای
– امکان به کارگیری مجدد کلید اتوماتیک پس از قطع مدار در اثر جریان زیاد یا اتصال کوتاه بلافاصله بعد از رفع خطا
– قابلیت مانیتورینگ وضعیت کلید در اتاق کنترل با استفاده از کنتاکتهای فرعی (کمکی) تعبیه شده در کلید اتوماتیک.
پارامترهای ولتاژی و جریانی کلید اتوماتیک کامپکت شرکت ABB
کلید اتوماتیک ABB دارای کمیات و مشخصات متعددی است که شناسایی آنها برای انتخاب صحیح لازم میباشد. در این قسمت به اختصار به معرفی این پارامترها میپردازیم.
ولتاژ نامی کار Ve: ولتاژی است كه ظرفیت قطع و وصل كلید بر اساس آن مشخص میگردد و برابر ولتاژ فاز به فاز سیستم است.
ولتاژ نامی عایقی Vi: تعیین کننده مقدار ولتاژ تست فرکانس صنعتی و فاصله عایقی خزشی است. حداکثر ولتاژی که می تواند در سیستم پدید آید نبایستی از Vi بیشتر باشد.
ولتاژ ضربه ای یا ایمپالس Vimp: تعیین کننده مقدار ولتاژ تست ضربهای است که کلید قادر به تحمل آن میباشد.
جریان نامی كلید In:جریانی است که کلید به طور دائم میتواند تحمل کند این جریان برابر با Ith است و با Iu نیز معرفی میگردد.
جریان بار تنظیمیIr: این پارامتر برای كلیدهای اتوماتیک با رله حرارتی و الکترونیکی، همان اضافه بار قابل تنظیم میباشد . بطور مثال در برخی از کلیدها این میزان را از 0.6 تا 1 می توان تنظیم نمود و این بدین معنی است که در یک کلید با جریان نامی ۱۰۰ آمپر می توان کلید را از ۶۰ تا ۱۰۰ آمپر تنظیم نمود .
قدرت وصل Icm :این کمیت قابلیت کلید برای وصل جریان اتصال کوتاه را مشخص میکند. از آنجا که پیک جریان اتصالی در لحظات اولیه، بیشترین مقدار جریان اتصالی است لذا Icm بایستی حداقل برابر پیک جریان اتصال کوتاه نامتقارن در محل نصب کلید باشد.
قدرت قطع: بیشترین جریانی است که کلید قادر به قطع آن میباشد و 1.5 الی 2.2 برابر کوچکتر از قدرت قطع است قدرت قطع به دو صورت بیان می شود:
الف) قدرت قطع نهایی Icu: حداکثر جریان (مقدار موثر بر حسب کیلو آمپر) اتصالی است که کلید قادر به قطع آن است. این جریان تحت شرایط خاص و ترتیب O-T-CO تست میگردد و بعد از تست، کلید ممکن است قادر به کار مجدد با جریان اسمی نباشد. در طراحی سیستم، مقدار Icuبایستی بزرگتر یا حداقل برابر جریان اتصال کوتاه سه فاز در محل نصب کلید باشد.
ب) قدرت قطع سرویسIcs: مقدار جریانی است که در شرایط تست با ترتیب سخت تری یعنی O-t-CO-t-CO (یعنی سه بار قطع کردن جریان Isc) صورت میگیرد و بعد از تست، کلید بایستی قادر به کار مجدد با جریان نامی باشد. بنابراین Isc قابلیت کلید برای کار نرمال است بعد از اینکه سه بار جریان اتصالی قطع شده است. مقدار Isc بر حسب درصدی از Icu بیان می گردد.
قدرت تحمل کوتاه مدت Icw:حداکثر جریانی است که کلید برای مدت زمان معینی قادر به تحمل آن از نظر حرارتی و الکترودینامیکی است. حداقل زمان تحمل برابر 0.05 ثانیه، و سایر مقادیر استانداردی برابر 0.1, 0.25, 0.5 و 1 ثانیه میباشد. حداقل جریان Icw برای جریانهای اسمی بالاتر از 2.5 کیلو آمپر برابر 30 کیلو آمپر و برای جریانهای اسمی کمتر از 2.5 کیلو آمپر بزرگترین رقم بین 5 کیلو آمپر و 12In میباشد.
جریان اتصال کوتاه کلید Im :این مقدار برای کلیدهای اتوماتیک با رله مغناطیسی از ۵ تا ۱۰ برابر جریان نامی کلید قابل تنظیم میباشد. این مقدار در کلید های هوایی از ۲ تا ۱۵ برابر جریان نامی است .بطور مثال در یک کلید با جریان نامی ۶۳۰ آمپر جریان اتصال کوتاه می توان از ۲۲۵۰=۶۳۰*۵ تا ۶۳۰۰= ۶۳۰*۱۰ آمپر تنظیم نمود.
نکته: از آنجا که کلیدهای کامپکت دارای تنظیم زمان اتصال کوتاه نیستند، پارامترIcw و Im فقط برای کلید هوایی تعریف میشود.
برای اطلاع از مشخصات دقیق کلید کامپکت 1600 آمپر 1SDA100829R1 میتوانید به کاتالوگ پیوست مراجعه فرمایید.
منحنی مشخصه زمان – جریان کلید اتوماتیک کامپکت ABB
برای تمامی کلیدهای اتوماتیک نموداریهایی وجود دارد که بر طبق آن کلید در شرایط مختلف کاری از خود عکس العمل نشان میدهد. از آنجا که نمودار زمان جریان به صورت خطی نبوده و شبه لگاریتمی میباشد، معمولا سازندگان کلید این نمودارها را در اختیار طراحان قرار میدهند.در شکل زیر نمونه ای از این منحنیها نشان داده شده است.
برق و صنعت بین الملل (الکتروملل)تامین کننده کلیدهای اتوماتیک کامپکت و هوایی ABB در ایران بوده و آماده ارائه خدمات مشاوره، طراحی و فروش محصولات ABB می باشد. جهت مشاوره و فروش با مهندسین فروش برق و صنعت بین الملل تماس حاصل نمایید.
