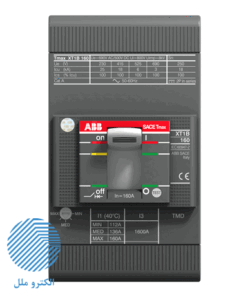

کلید اتوماتیک 40 آمپر قابل تنظیم XT1B 160 TMD 40-450 3p F F که در بازار با کد محصول ABB 1SDA066803R1 نیز شناخته می شود، سه پل با قدرت قطع 40 آمپر بوده که برای کنترل و حفاظت از مدار در برابر اضافه جریان و اتصال کوتاه استفاده می شود.
انواع کلید اتوماتیک
کلیدهای اتوماتیک به دو دسته کلی “کلید اتوماتیک کامپکت” Molded Case Circuit Breaker(MCCB)یا به اختصار “کلید کامپکت” و دسته “کلید اتوماتیک هوایی”Air Circuit Breaker (ACB) یا به اختصار “کلید هوایی” تقسیم میشوند.
انواع کلید اتوماتیک کامپکت
رنج جریانی کلید اتوماتیک کامپکت از 25 الی 1600 آمپر میباشد و رنج جریانی کلید اتوماتیک هوایی 630 الی 5000 آمپر است.
جنس بدنه کليدهای اتوماتیک کامپکت از نوع خاصی از قالبهای تزریقی ساخته میشود. از جمله خصوصیات آنها کوچک بودن سایز و از معایب آنها میتوان به عدم امکان سرویس و تعمیر آنها اشاره کرد. قدرت قطع کلیدهای اتوماتیک کامپکت کمتر از کلید اتوماتیک هوایی بوده و امکان تنظیم زمان (Time Delay) برای ایجاد تاخیر در قطع وجود ندارد. در حالی که کلید هوایی در صورت ایجاد نقص، قابل تعمیر بوده و به علت استراتژیک بودن این تجهیزات و همچنین هماهنگی با سایر کلیدهای شبکه امکان تنظیم تاخیر زمانی در آن وجود دارد.
نحوه عملکرد کلید اتوماتیک
کلید اتوماتیک به منظور بهبود عمل حفاظت دارای قطعاتی برای این امر میباشد. به مجموع های که کار حفاظت را هم به شکل نمونه برداری و هم اعمال فرمان قطع (Trip) انجام میدهد واحد تریپ (Trip Unit) میگویند. بسته به نوع و مشخصات کلید اتوماتیک این واحدهای تریپ دارای تنوع و ویژگی های متنوعی هستند و به صورت کلی به دو نوع غیر قابل تنظیم (Fix) و قابل تنظیم (Adjustable) تقسیم بندی میشود
واحدهای حفاظت کلید اتوماتیک شامل حفاظت اضافه بار(حفاظت اضافه جریان) و حفاظت اتصال کوتاه میباشد که به جهت تکنولوژی به چهار دسته تقسیم بندی میشوند.
- حفاظت حرارتی مغناطیسی:این نوع از واحد حفاظت برای تنظیم جریان اضافه بار یا افزایش حرارت ناشی از افزایش جریان مصرفی قرار می گیرد و عملکرد آن بسیار به رله اضافه بار موتور شبیه است. محدوده تنظیم آن عموما بین 60 تا 100 درصد جریان نامی کلید است. همچنین دارای یک واحد مغناطیسی قابل تنظیم جهت قطع کلید در مواقع ایجاد اتصال کوتاه بوده که اعداد و نسبت های آن از سایز کلید بسیار بزرگتر است . معمولا بین مقادیری از 5 تا 10 برابر جریان نامی میتوان آن را تنظیم نمود .
- حفاظت الکترونیکی :این نوع از واحد حفاظت دارای انعطاف در تنظیمات بوده و این تنظیمات شامل تنظیمات مربوط به اضافه بار و اتصال کوتاه میشود. با استفاده از واحد تریپ الکترونیکی پارامترهای جریانی و زمانی متنوعی را می توان بر حسب نیاز برای کلید اتوماتیک تنظیم نمود. این ویژگی باعث میشود از این نوع کلیدها با واحد تریپ الکترونیکی برای حفاظت بالادست تجهیزات به خوبی استفاده شود.
- حفاظت مغناطیسی:حفاظت مغناطیسی در کلید اتوماتیک فقط برای حفاظت در برابر اتصال کوتاه بکار میرود. از اینرو محدوده کاربرد آن به حفاظت پشتبان (Back up)محدود میشود و معمولا با سایر تجهیزات حفاظتی ترکیب میشوند.
- حفاظت میکروپروسسوری:این نوع از واحد تریپ دارای یک سیستم پردازشگر بوده که مقادیر را بر اساس الگوریتم های از قبل برنامه ریزی شده یا پارامترهای متغیر تحت کنترل قرار داده و شرایط تریپ را مشخص میکند. این نوع از واحد تریپ در انواع مختلف و با تواناییها و عملکرد های متنوع وجود دارد.
پارامترهای ولتاژی و جریانی کلید اتوماتیک کامپکت شرکت ABB
کلید اتوماتیک ABB دارای کمیات و مشخصات متعددی است که شناسایی آنها برای انتخاب صحیح لازم میباشد. در این قسمت به اختصار به معرفی این پارامترها میپردازیم.
ولتاژ نامی کار Ve
ولتاژ ضربه ای یا ایمپالس Vimp
جریان نامی كلید In
جریان بار تنظیمیIr
قدرت وصل Icm
قدرت قطع:
الف) قدرت قطع نهایی Icu: حداکثر جریان (مقدار موثر بر حسب کیلو آمپر) اتصالی است که کلید قادر به قطع آن است. این جریان تحت شرایط خاص و ترتیب O-T-CO تست میگردد و بعد از تست، کلید ممکن است قادر به کار مجدد با جریان اسمی نباشد. در طراحی سیستم، مقدار Icuبایستی بزرگتر یا حداقل برابر جریان اتصال کوتاه سه فاز در محل نصب کلید باشد.
ب) قدرت قطع سرویسIcs: مقدار جریانی است که در شرایط تست با ترتیب سخت تری یعنی O-t-CO-t-CO (یعنی سه بار قطع کردن جریان Isc) صورت میگیرد و بعد از تست، کلید بایستی قادر به کار مجدد با جریان نامی باشد. بنابراین Isc قابلیت کلید برای کار نرمال است بعد از اینکه سه بار جریان اتصالی قطع شده است. مقدار Isc بر حسب درصدی از Icu بیان می گردد.
قدرت تحمل کوتاه مدت Icw:حداکثر جریانی است که کلید برای مدت زمان معینی قادر به تحمل آن از نظر حرارتی و الکترودینامیکی است. حداقل زمان تحمل برابر 0.05 ثانیه، و سایر مقادیر استانداردی برابر 0.1, 0.25, 0.5 و 1 ثانیه میباشد. حداقل جریان Icw برای جریانهای اسمی بالاتر از 2.5 کیلو آمپر برابر 30 کیلو آمپر و برای جریانهای اسمی کمتر از 2.5 کیلو آمپر بزرگترین رقم بین 5 کیلو آمپر و 12In میباشد.
جریان اتصال کوتاه کلید Im :این مقدار برای کلیدهای اتوماتیک با رله مغناطیسی از ۵ تا ۱۰ برابر جریان نامی کلید قابل تنظیم میباشد. این مقدار در کلید های هوایی از ۲ تا ۱۵ برابر جریان نامی است .بطور مثال در یک کلید با جریان نامی ۶۳۰ آمپر جریان اتصال کوتاه می توان از ۲۲۵۰=۶۳۰*۵ تا ۶۳۰۰= ۶۳۰*۱۰ آمپر تنظیم نمود.
نکته: از آنجا که کلیدهای کامپکت دارای تنظیم زمان اتصال کوتاه نیستند، پارامترIcw و Im فقط برای کلید هوایی تعریف میشود.
برای اطلاع از مشخصات دقیق کلید اتوماتیک 40 آمپر قابل تنظیم XT1B 160 TMD 40-450 3p F F میتوانید به کاتالوگ پیوست مراجعه فرمایید.
استاندارد کلیدهای اتوماتیک فشار ضعیف :
الف) IEC 60947-1
ب) IEC 60947-2
تجهیزات جانبی قابل نصب بر روی کلید اتوماتیک کامپکت
1- موتور الکتریکی کلید اتوماتیک:به منظور شارژ (وصل) یا دشارژ (قطع) از راه دور کلیدهای اتوماتیک از موتور الکتریکی استفاده میشود.
2- رله شنت تریپ (Shunt Trip): : این رله هنگامی که ولتاژ تغذیه اش مقداری بین 70 تا 110 درصد ولتاژ نامی گردد فرمان قطع کلید را صادر میکند یا میتوان به کمک کنتاکت کمکی عمل این رله را برای مقاصد دیگر مانیتور نمود. این رله ها در کلیدهای کمپکت در دو تیپ کلی برای ولتاژDC وAC ساخته شدهاند.
3- رله افت ولتاژ (Under Voltage) :این رله هنگامی که ولتاژ تغذیهاش کوچکتر یا مساوی 70% ولتاژ نامی گردد فرمان قطع کلید را صادر میکند. این رله همچنین از وصل کلید در هنگام پایین بودن ولتاژ جلوگیری میکند .
4- کنتاکتهای کمکی (Aux Contact): کنتاکتهای کمکی همزمان با پلهای اصلی کلید عمل میکنند و همواره وضعیت قطع یا وصل کلید را در پایانه های خود نمایش میدهند.
5- واحد محدود کننده جریان (Limiter Unit) : از این واحد به منظور بالا بردن قدرت قطع کلیدهای کمپکت استفاده می شود.
6- کشویی (Plug-in): از این تجهیز جهت کشویی کردن کلید هایMCCB استفاده میشود.
برق و صنعت بین الملل (الکتروملل)تامین کننده کلیدهای اتوماتیک کامپکت و هوایی ABB در ایران بوده و آماده ارائه خدمات مشاوره، طراحی و فروش کلید اتوماتیک 40 آمپر قابل تنظیم XT1B 160 TMD 40-450 3p F F می باشد. جهت مشاوره و فروش با مهندسین فروش برق و صنعت بین الملل تماس حاصل نمایید.
