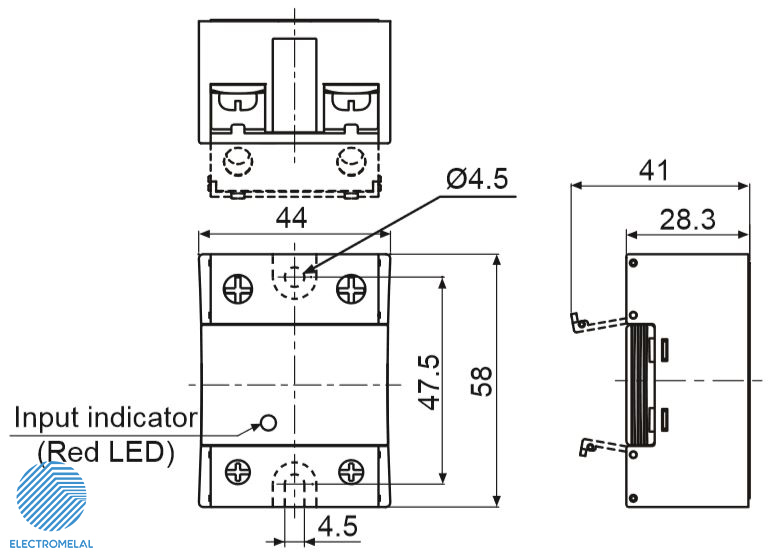

SSR تک فاز آتونیکس SR1-4215

SSR تک فاز آتونیکس SR1-4215 از رله‌های حالت جامد سری SR1 می‌باشد. جریان خروجی این SSR تک فاز 15 آمپر می‌باشد. نوع کلیدزنی این رله SSR به صورت Zero Crossing Switching است. ورودی این SSR تک فاز (240-90) VDC بوده و ولتاژ خروجی آن (240-24) VAC است.

رله SSR یک عنصر الکترونیکی نیمه هادی است. SSR که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

ساختار SSR تک فاز

در SSR تک فاز دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله SSR وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به SSR ساده معروفند.

SSR تک فاز آتونیکس SR1-4215

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن SSR از هیت سینک باید استفاده شود.

رله فیوزدار

در صورت رخ دادن اتصال کوتاه در خروجی SSR ، رله SSR قطعا می‌سوزد. جهت جلوگیری از سوختن رله باید از فیوزهای ذوب سریع “Fast Fuse” با توجه به کاتالوگ استفاده کرد. این فیوز حفاظتی می‌تواند خارج از خود رله یا روی خود رله به صورت کامپکت استفاده شود. مزیت استفاده از رله فیوزدار این است که در صورت بروز اتصال کوتاه در خروجی رله الکترونیکی، فیوز آن می‌سوزد و خود رله آسیب نمی‌بیند.

مشخصات فنی رله SSR

رله SSR دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. رله SSR تک فاز دارای 4 ترمینال و SSR سه فاز دارای 8 ترمینال است.

رله SSR آتونیکس SR1-4215 تک فاز است.

SSR تک فاز آتونیکس SR1-4215

از نظر نوع بار می‌توان رله SS را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب رله SSR باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع SSR تک فاز از نظر نوع ورودی

SSR تک فاز می تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. با این تفاوت که هیچ قطعه مکانیکی درون آن وجود ندارد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-30) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به رله SSR، رله روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

ورودی SSR تک فاز آتونیکس SR1-4215 مقدار VDC (90-240) است.

در صورتی که SSR تک فاز به منظور کنترل ولتاژ باشد ورودی آن اغلب به صورت (4-20)mA یا (0-10)V و یا ورودی اهمی است. با اعمال این سیگنال‌های ورودی، خروجی ولتاژ به صورت خطی تغییر می‌یابد. برای استفاده از  SSR تک فاز با ورودی اهمی باید از پتاسیومتر مناسب با توجه به ورودی رله استفاده کرد.

نکات مهم در هنگام خرید SSR تک فاز:

1- نوع تحریک (ورودی) و خروجی SSR تک فاز
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای SSR تک فاز

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

نکته مهم در رابطه با رله SSR و کنتاکتور

یک رله SSR یا کنتاکتور را می‌توان برای قطع و وصل یک مدار AC و یا حتی DC (البته با رعایت برخی نکات) استفاده کرد. ولی از آنجا که رله SSR از المان‌های نیمه هادی تشکیل شده، نمی‌توان از SSR نوع AC برای بار DC استفاده کرد.

SSR تک فاز آتونیکس SR1-4215

تنوع SSR تک فاز بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک SSR تک فاز با رله دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Autonics در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

AUTONICS

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

sr1_cat_en_170808_hw.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

user manual.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
