SSR فوتک موتوری Fotek HPR-100AA

SSR فوتک موتوری Fotek HPR-100AA از رله‌های سری HPR می‌باشد. این SSR فوتک موتوری تک فاز است. جریان خروجی آن 100 آمپر بوده و  ورودی آن (250-80) VAC می‌باشد. ولتاژ خروجی این SSR فوتک موتوری (380-24) VDC است.

SSR فوتک موتوری یک عنصر الکترونیکی نیمه هادی است. SSR که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد. از SSR فوتک موتوری برای راه‌اندازی موتورهای تک فاز و سه فاز استفاده می‌شود.

مشخصات SSR فوتک موتوری Fotek HPR-100AA

این SSR فوتک موتوری دارای جریان 100 آمپر می‌باشد. این رله بدون صدا تک فاز است. SSR فوتک موتوری Fotek HPR-100AA برای بارهای موتوری مناسب است. ورودی این رله حالت جامد فوتک (250-80) VDC است. SSR فوتک موتوری Fotek HPR-100AA دارای ابعاد 32*62*45 میلیمتر است.

SSR فوتک موتوری Fotek HPR-100AA

متد کنترل این رله اس اس آر Zero Cross می‌باشد. در متد Zero Cross Control زمانی که ولتاژ به صفر می‌رسد، SSR فوتک موتوری عملیات سوئیچ (قطع یا وصل) را انجام می‌دهد. SSR فوتک موتوری Zero Cross از ایجاد نویز جلوگیری می‌کند و باعث می‌شود که رله آسیب نبیند. این رله‌ها برای بار‌های موتوری، مقاومتی و … قابل استفاده هستند.

ساختار SSR فوتک موتوری

در SSR فوتک موتوری 2 بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به رله حالت جامد ساده معروفند.

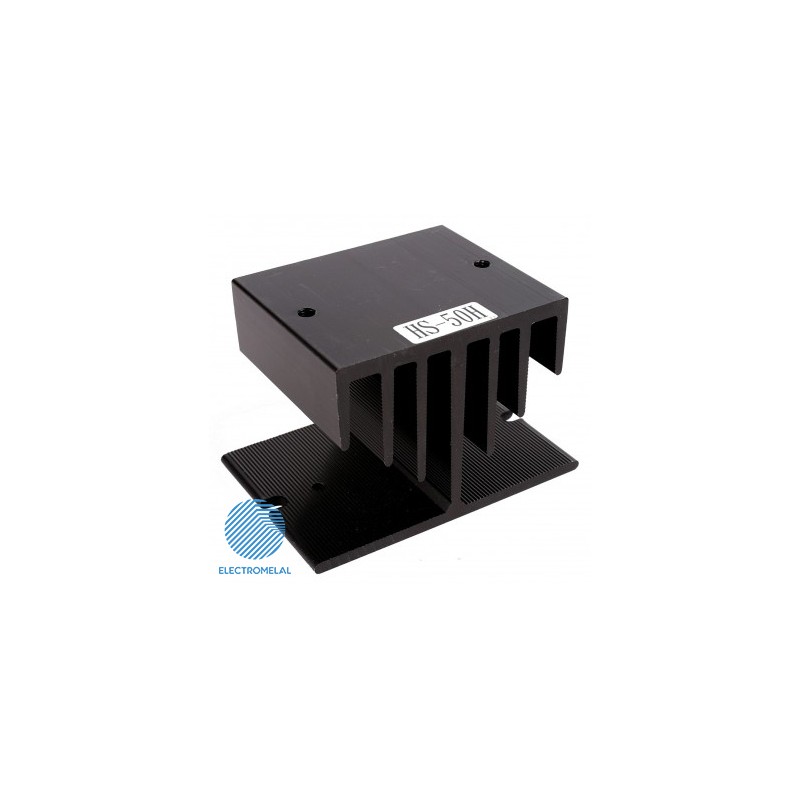

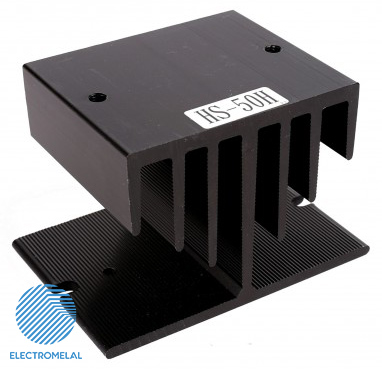

هیت سینک SSR فوتک موتوری Fotek HPR-100AA

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن رله الکترونیکی از هیت سینک باید استفاده شود.

SSR فوتک موتوری Fotek HPR-100AA

مزایای SSR فوتک موتوری

در SSR فوتک موتوری نسبت به مدل‌های الکترومکانیکی سرعت قطع و وصل بسیار بالا است. در هنگام سوئیچینگ جرقه ایجاد نمی‌شود. SSR فوتک موتوری در محل هایی که امکان انفجار و احتراق وجود دارد بسیار مناسب است. در داخل این رله‌ها قطعه مکانیکی وجود ندارد و همین موضوع سبب طول عمر بالا و عملکرد بدون صدای آن می‌شود. ابعاد SSR فوتک موتوری نسبت به کنتاکتورها بسیار کوچک است.

تنوع رله SSR فوتک موتوری زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک رله با SSR دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات Fotek در ایران آماده ارائه خدمات مشاوره، فروش و توزیع انواع رله SSR موتوری در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

fotek

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

2013515_6948489.PDF

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
