SSR سه فاز 125 آمپر Celduc SVT869394

SSR سه فاز 125 آمپر با کد Celduc SVT869394 از رله‌های SSR سری SVT می‌باشد. این SSR سه فاز 125 آمپر دارای ولتاژ خروجی (520-24) VAC می‌باشد. نوع کلیدزنی این SSR مانند رله حالت جامد Celduc SVT867394 به صورت Zero Cross است. ورودی SSR سه فاز 125 آمپر مقدار (30-8.5) VDC می‌باشد.

SSR سه فاز 125 آمپر یک عنصر الکترونیکی نیمه هادی است. این رله حالت جامد سه فاز عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارد، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این SSR سه فاز 125 آمپر یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

ساختار SSR سه فاز 125 آمپر

در این رله‌ها 2 بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن SSR سه فاز 125 آمپر وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند.
باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن SSR از هیت سینک باید استفاده شود.

SSR سه فاز 125 آمپر Celduc SVT869394

SSR سه فاز 125 آمپر Celduc SVT869394

SSR سه فاز 125 آمپر Celduc SVT869394

منظور از SSR سه فاز 125 آمپر اس اس آری می‌باشد که جریان خروجی آن 125 آمپر است. این SSR سه فاز دارای 8 ترمینال است. SSR سه فاز 125 آمپر Celduc SVT869394 برای انواع بار اعم از بارهای اهمی (مقاومتی)، خازنی و سلفی مناسب است. نوع کلیدزنی این رله Zero Cross می‌باشد.

SSR سه فاز 125 آمپر Celduc SVT869394

SSR سه فاز 125 آمپر Zero Cross، زمانی که ولتاژ به صفر می‌رسد، روشن یا خاموش می‌شود و عملیات سوییچ انجام می‌شود. رله Zero Crossing Switching از ایجاد نویز جلوگیری می‌کند و باعث می‌شوند که رله آسیب نبیند.

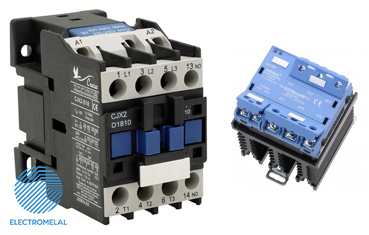

نکته مهم درباره SSR سه فاز 125 آمپر و کنتاکتور

SSR سه فاز 125 آمپر یا کنتاکتور را می‌توان برای قطع و وصل یک مدار AC و یا حتی DC (البته با رعایت برخی نکات) استفاده کرد. ولی از آنجا که SSR از المان‌های نیمه هادی تشکیل شده، نمی‌توان از SSR سه فاز 125 آمپر نوع AC برای بار DC استفاده کرد.

SSR سه فاز 125 آمپر Celduc SVT869394

تنوع SSR سه فاز Celduc بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک رله با SSR دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات Celduc در ایران آماده ارائه خدمات مشاوره، فروش و توزیع SSR سه فاز سلدوک در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

svt869394.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
