MS-1DA4840 SSR Maxwell

MS-1DA4840 SSR Maxwell نوعی رله حالت جامد تکفاز است. جریان خروجی این اس اس آر 40 آمپر بوده. ورودی این اس اس آر (32-4) VDC بوده و ولتاژ خروجی آن (380-24) VAC است.

تماس بگیرید

MS-1DA4840 SSR Maxwell
MS-1DA4840 SSR Maxwell

MS-1DA4840 SSR Maxwell یک عنصر الکترونیکی نیمه هادی است که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ اس اس آر عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

اس اس آر 40 آمپر تک فاز SSR-40DA

ساختار MS-1DA4840 SSR Maxwell

در MS-1DA4840 SSR Maxwell دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله اس اس آر وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به اس اس آر ساده معروفند.

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در اس اس آر های آمپر بالا به دلیل تولید حرارت زیاد و سوختن اس اس آر از هیت سینک باید استفاده شود.

مشخصات ظاهری و فنی MS-1DA4840 SSR Maxwell

اس اس آر ها دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. MS-1DA4840 SSR Maxwell دارای 4 ترمینال است.

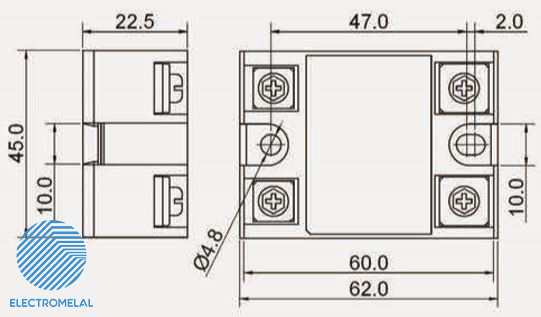

اندازه اس اس آر 40 آمپر تک فاز SSR-40DA

از نظر نوع بار می‌توان اس اس آر را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب اس اس آر باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع اس اس آر تک فاز از نظر نوع کلیدزنی

رله‌های ssr از نظر نوع کلیدزنی به دو دسته کلیدزنی در صفر و عمل در لحظه دریافت فرمان تقسیم می‌شوند. کلیدزنی در صفر Zero Crossing Switching نام دارد و عمل در لحظه دریافت فرمان Random Switching گفته می‌شود.

Zero Crossing Switching کلید زنی در صفر

این نوع از اس اس آر تک فاز، زمانی که ولتاژ به صفر می‌رسد، روشن یا خاموش می‌شوند و عملیات سوییچ انجام می‌شود. مزیت رله Zero Crossing Switching این است که از ایجاد نویز جلوگیری می‌کند و باعث می‌شوند که اس اس آر آسیب نبیند. این رله‌ها برای بار‌های خازنی، مقاومتی و سلفی قابل استفاده هستند.

MS-1DA4840 SSR Maxwell از نوع Zero Crossing Switching است.

Instant-ON (Random Switching) عمل در لحظه دریافت فرمان

اس اس آر Random Switching همانطور که از نامشان پیداست، در لحطه تحریک روشن می‌شوند و به محض قطع تحریک، خاموش می‌شوند. رله Instant-ON برای بارهای سلفی مناسب هستند. ضمنا از این رله اس اس آر برای کنترل فاز هم می‌توان استفاده کرد. باید دقت داشت که عملکرد در این حالت (Random switching) منجر به ایجاد امواج الکترومغناطیسی در محیط می‌گردد.

نکات مهم در هنگام خرید اس اس آر:

1- نوع ورودی و خروجی اس اس آر
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

کاربرد اس اس آر SSR-40DA در صنعت


سایر اطلاعات مورد نیاز جهت نصب و کارکرد MS-1DA4840 SSR Maxwell در کاتالوگ ضمیمه درج شده است. برای خرید این SSR می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر SSRها می توانید از صفحه رله های حالت جامد استفاده کنید، همچنین می توانید با استفاده از فیلترهای SSR کالای مورد نظر خود را از بین انواع رله های SSR انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی برای خرید انواع  رله SSR سلدوک می‌توانید با شماره‌های زیر تماس بگیرید.

خرید رله SSR گریگو

برند

Maxwell

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

276.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
