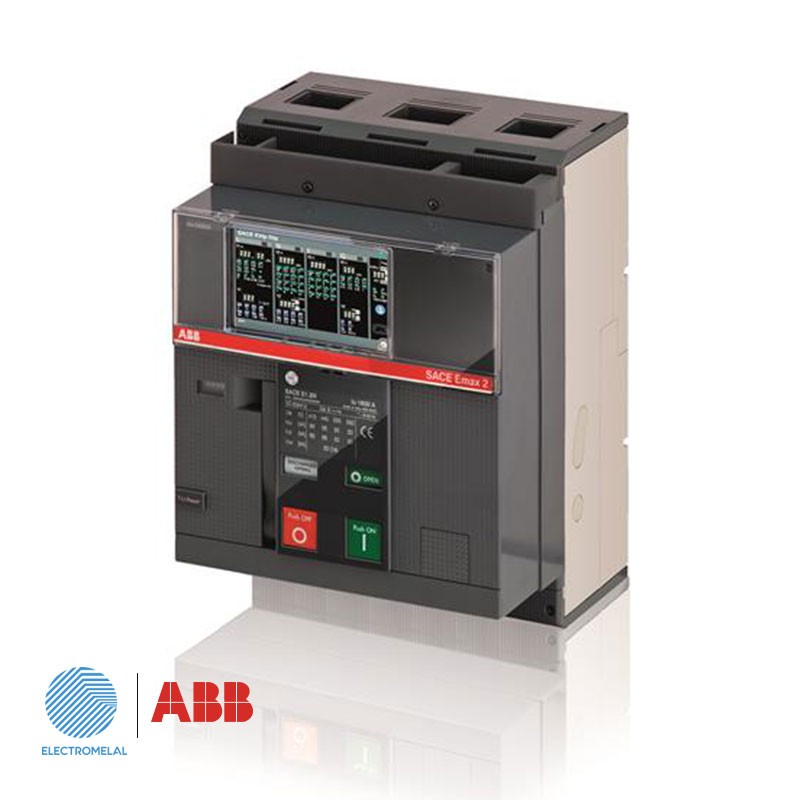

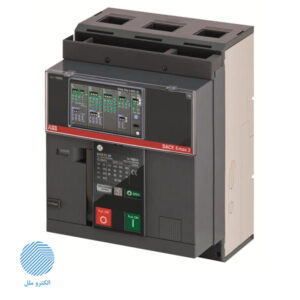

کلید اتوماتیک هوایی 1250 آمپر E1.2B 1250 Ekip Dip LI 3p F F که در بازار با کد محصول ABB 1SDA070821R1 نیز شناخته می شود، کلید اتوماتیک هوایی 1250 آمپر E1.2B 1250 Ekip Dip LI 3p F F سه پل با قدرت قطع 42 کیلو آمپر بوده که برای کنترل و حفاظت از مدار در برابر اضافه جریان و اتصال کوتاه استفاده می شود.
کلید اتوماتیک چیست؟
کلید اتوماتیک یا کلید قدرت (Circuit Breaker) یکی از انواع کلیدهای الکترومکانیکی فشار ضعیف است که با باز یا بسته شدن کنتاکتهای آن، قطع و وصل مدار الکتریکی انجام میپذیرد. کلید اتوماتیک علاوه بر قطع و وصل جریان اسمی قادر به قطع و وصل جریان اتصال کوتاه و در نتیجه حفاظت سایر تجهیزات شبکه میباشد. کليد اتوماتيک داراي سه کنتاکت اصلي (قدرت) و تعدادي کنتاکتهاي فرعي (کمکي) و کنتاکتهاي جرقه گير ميباشد. شناخت و انتخاب درست کلید اتوماتیک از اهمیت زیادی در طراحی و بهره برداری صحیح برخوردار است.
انواع کلید اتوماتیک
کلیدهای اتوماتیک به دو دسته کلی “کلید اتوماتیک کامپکت” Molded Case Circuit Breaker(MCCB)یا به اختصار “کلید کامپکت” و دسته “کلید اتوماتیک هوایی”Air Circuit Breaker (ACB) یا به اختصار “کلید هوایی” تقسیم میشوند.
انواع کلید اتوماتیک کامپکت
انواع کلید اتوماتیک هوایی
رنج جریانی کلید اتوماتیک کامپکت از 25 الی 1600 آمپر میباشد و رنج جریانی کلید اتوماتیک هوایی 630 الی 5000 آمپر است.
جنس بدنه کليدهای اتوماتیک کامپکت از نوع خاصی از قالبهای تزریقی ساخته میشود. از جمله خصوصیات آنها کوچک بودن سایز و از معایب آنها میتوان به عدم امکان سرویس و تعمیر آنها اشاره کرد. قدرت قطع کلیدهای اتوماتیک کامپکت کمتر از کلید اتوماتیک هوایی بوده و امکان تنظیم زمان (Time Delay) برای ایجاد تاخیر در قطع وجود ندارد. در حالی که کلید هوایی در صورت ایجاد نقص، قابل تعمیر بوده و به علت استراتژیک بودن این تجهیزات و همچنین هماهنگی با سایر کلیدهای شبکه امکان تنظیم تاخیر زمانی در آن وجود دارد.
مزایای استفاده از کلید اتوماتیک
– امکان حفاظت مدار و سایر المانهای شبکه با استفاده از کلید اتوماتیک در برابر اضافه جریان و اتصال کوتاه
– امکان قطع سه فاز به صورت همزمان. (در حالی که کلید فیوز این قابلیت را ندارند.)
– امکان ارسال سیگنال برای کلیدهای دیگر یا المانهای حفاظتی شبکه در صورت رخ دادن خطا در سیستم. (این کار با استفاده از کنتاکتهای کمکی کلید اتوماتیک انجام میشود)
– امکان ورود اتوماتیک یا دستی ژنراتور اضطراری یا ترانسفورماتور در شبکه توزیع برای ادامه کار شبکه یا انجام تعمیرات دوره ای
– امکان به کارگیری مجدد کلید اتوماتیک پس از قطع مدار در اثر جریان زیاد یا اتصال کوتاه بلافاصله بعد از رفع خطا
– قابلیت مانیتورینگ وضعیت کلید در اتاق کنترل با استفاده از کنتاکتهای فرعی (کمکی) تعبیه شده در کلید اتوماتیک.
استاندارد کلیدهای اتوماتیک فشار ضعیف :
الف) IEC 60947-1
ب) IEC 60947-2
تجهیزات جانبی قابل نصب بر روی کلید اتوماتیک هوایی
1- موتور الکتریکی کلید اتوماتیک:به منظور شارژ (وصل) یا دشارژ (قطع) از راه دور کلیدهای اتوماتیک از موتور الکتریکی استفاده میشود.
2- رله شنت تریپ (Shunt Trip): : این رله هنگامی که ولتاژ تغذیه اش مقداری بین 70 تا 110 درصد ولتاژ نامی گردد فرمان قطع کلید را صادر میکند یا میتوان به کمک کنتاکت کمکی عمل این رله را برای مقاصد دیگر مانیتور نمود. این رله ها در کلیدهای کمپکت در دو تیپ کلی برای ولتاژDC وAC ساخته شدهاند.
3- رله افت ولتاژ (Under Voltage) :این رله هنگامی که ولتاژ تغذیهاش کوچکتر یا مساوی 70% ولتاژ نامی گردد فرمان قطع کلید را صادر میکند. این رله همچنین از وصل کلید در هنگام پایین بودن ولتاژ جلوگیری میکند .
4- کنتاکتهای کمکی (Aux Contact): کنتاکتهای کمکی همزمان با پلهای اصلی کلید عمل میکنند و همواره وضعیت قطع یا وصل کلید را در پایانه های خود نمایش میدهند.
5- واحد محدود کننده جریان (Limiter Unit) : از این واحد به منظور بالا بردن قدرت قطع کلیدهای کمپکت استفاده می شود.
6- کشویی (Plug-in): از این تجهیز جهت کشویی کردن کلید هایMCCB استفاده میشود.
منحنی مشخصه زمان – جریان کلید اتوماتیک هوایی ABB
برای تمامی کلیدهای اتوماتیک نموداریهایی وجود دارد که بر طبق آن کلید در شرایط مختلف کاری از خود عکس العمل نشان میدهد. از آنجا که نمودار زمان جریان به صورت خطی نبوده و شبه لگاریتمی میباشد، معمولا سازندگان کلید این نمودارها را در اختیار طراحان قرار میدهند.در شکل زیر نمونه ای از این منحنیها نشان داده شده است.
برق و صنعت بین الملل (الکتروملل)تامین کننده کلیدهای اتوماتیک و هوایی ABB در ایران بوده و آماده ارائه خدمات مشاوره، طراحی و فروش محصولات ABB می باشد. جهت مشاوره و فروش کلید اتوماتیک هوایی 1250 آمپر E1.2B 1250 Ekip Dip LI 3p F F با مهندسین فروش برق و صنعت بین الملل تماس حاصل نمایید.
