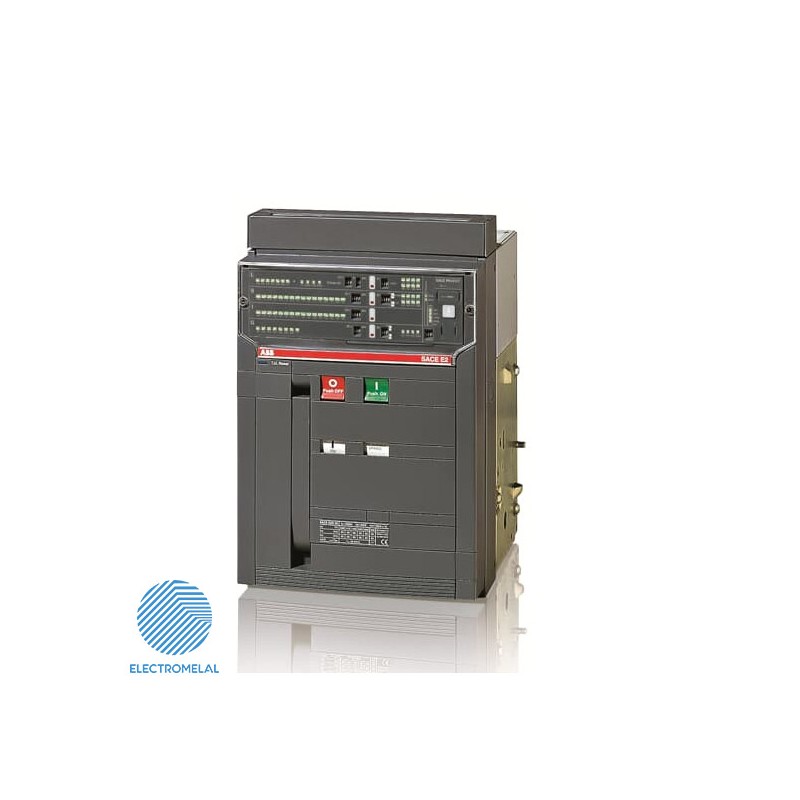

کلید اتوماتیک هوایی 2000 آمپر E2S2000PR121

کلید اتوماتیک هوایی 2000 آمپر E2S2000PR121

کلید اتوماتیک هوایی 2000 آمپر E2S2000PR121  که در بازار با کد محصول ABB 1SDA056017R1 نیز شناخته می شود، سه پل با قدرت قطع 85 کیلو آمپر بوده که برای کنترل و حفاظت از مدار در برابر اضافه جریان و اتصال کوتاه استفاده می­ شود.

کلید اتوماتیک چیست؟

کلید اتوماتیک یا کلید قدرت (Circuit Breaker) یکی از انواع کلیدهای الکترومکانیکی فشار ضعیف است که با باز یا بسته شدن کنتاکتهای آن، قطع و وصل مدار الکتریکی انجام می­پذیرد. کلید اتوماتیک علاوه بر قطع و وصل جریان اسمی قادر به قطع و وصل جریان اتصال کوتاه و در نتیجه حفاظت سایر تجهیزات شبکه می­باشد. کليد اتوماتيک داراي سه کنتاکت اصلي (قدرت) و تعدادي کنتاکتهاي فرعي (کمکي) و کنتاکتهاي جرقه­گير مي­باشد. شناخت و انتخاب درست کلید اتوماتیک از اهمیت زیادی در طراحی و بهره­برداری صحیح برخوردار است.

نحوه عملکرد کلید اتوماتیک

کلید اتوماتیک به منظور بهبود عمل حفاظت دارای قطعاتی برای این امر می­باشد. به مجموع ه­ای که کار حفاظت را هم به شکل نمونه برداری و هم اعمال فرمان قطع (Trip) انجام می­دهد واحد تریپ (Trip Unit) می­گویند. بسته به نوع و مشخصات کلید اتوماتیک این واحدهای تریپ دارای تنوع و ویژگی های متنوعی هستند و به صورت کلی به دو نوع غیر قابل تنظیم (Fix) و قابل تنظیم (Adjustable)  تقسیم بندی می­شود



واحدهای حفاظت کلید اتوماتیک شامل حفاظت اضافه بار(حفاظت اضافه جریان) و حفاظت اتصال کوتاه می­باشد که به جهت تکنولوژی به چهار دسته تقسیم بندی می­شوند.

1. حفاظت حرارتی مغناطیسی:

   این نوع از واحد حفاظت برای تنظیم جریان اضافه بار یا افزایش حرارت ناشی از افزایش جریان مصرفی قرار می گیرد و عملکرد آن بسیار به رله اضافه بار موتور شبیه است. محدوده تنظیم آن عموما بین 60 تا 100 درصد جریان نامی کلید است. همچنین دارای یک واحد مغناطیسی قابل تنظیم جهت قطع کلید در مواقع ایجاد اتصال کوتاه بوده که اعداد و نسبت های آن از سایز کلید بسیار بزرگتر است . معمولا بین مقادیری از 5 تا 10 برابر جریان نامی می­توان آن را تنظیم نمود .

2. حفاظت الکترونیکی :

   این نوع از واحد حفاظت دارای انعطاف در تنظیمات بوده و این تنظیمات شامل تنظیمات مربوط به اضافه بار و اتصال کوتاه می­شود. با استفاده از واحد تریپ الکترونیکی پارامترهای جریانی و زمانی متنوعی را می توان بر حسب نیاز برای کلید اتوماتیک تنظیم نمود. این ویژگی باعث می­شود از این نوع کلیدها با واحد تریپ الکترونیکی برای حفاظت بالادست تجهیزات به خوبی استفاده شود.

3. حفاظت مغناطیسی:

   حفاظت مغناطیسی در کلید اتوماتیک فقط برای حفاظت در برابر اتصال کوتاه بکار میرود. از اینرو محدوده کاربرد آن به حفاظت پشتبان (Back up)محدود می­شود و معمولا با سایر تجهیزات حفاظتی ترکیب می­شوند.

4. حفاظت میکروپروسسوری:

   این نوع از واحد تریپ دارای یک سیستم پردازشگر بوده که مقادیر را بر اساس الگوریتم­ های از قبل برنامه ریزی شده یا پارامترهای متغیر تحت کنترل قرار داده و شرایط تریپ را مشخص می­کند. این نوع از واحد تریپ در انواع مختلف و با توانایی­ها و عملکرد های متنوع وجود دارد.



مزایای استفاده از کلید اتوماتیک

–          امکان حفاظت مدار و سایر المانهای شبکه با استفاده از کلید اتوماتیک در برابر اضافه جریان و اتصال کوتاه

–          امکان قطع سه فاز به صورت همزمان. (در حالی که کلید فیوز این قابلیت را ندارند.)

–          امکان ارسال سیگنال برای کلیدهای دیگر یا المانهای حفاظتی شبکه در صورت رخ دادن خطا در سیستم. (این کار با استفاده از کنتاکتهای کمکی کلید اتوماتیک انجام می­شود)

–          امکان ورود اتوماتیک یا دستی ژنراتور اضطراری یا ترانسفورماتور در شبکه توزیع برای ادامه کار شبکه یا انجام تعمیرات دوره­ ای

–          امکان به کارگیری مجدد کلید اتوماتیک پس از قطع مدار در اثر جریان زیاد یا اتصال کوتاه بلافاصله بعد از رفع خطا

–          قابلیت مانیتورینگ وضعیت کلید در اتاق کنترل با استفاده از کنتاکتهای فرعی (کمکی) تعبیه شده در کلید اتوماتیک.



پارامترهای ولتاژی و جریانی کلید اتوماتیک شرکت ABB

کلید اتوماتیک ABB دارای کمیات و مشخصات متعددی است که شناسایی آنها برای انتخاب صحیح لازم می­باشد. در این قسمت به اختصار به معرفی این پارامترها می­پردازیم.



ولتاژ نامی کار Ve: ولتاژی است كه ظرفیت قطع و وصل كلید بر اساس آن مشخص می­گردد و برابر ولتاژ فاز به فاز سیستم است.

ولتاژ نامی عایقی Vi: تعیین کننده مقدار ولتاژ تست فرکانس صنعتی و فاصله عایقی خزشی است. حداکثر ولتاژی که می تواند در سیستم پدید آید نبایستی از Vi بیشتر باشد.

ولتاژ ضربه ای یا ایمپالس Vimp: تعیین کننده مقدار ولتاژ تست ضربه­ای است که کلید قادر به تحمل آن می­باشد.

جریان نامی كلید In:جریانی است که کلید به طور دائم میتواند تحمل کند این جریان برابر با Ith است و با Iu نیز معرفی می­گردد.

جریان بار تنظیمیIr: این پارامتر برای كلیدهای اتوماتیک با رله حرارتی و الکترونیکی، همان اضافه بار قابل تنظیم می­باشد . بطور مثال در برخی از کلیدها این میزان را از 0.6 تا 1 می توان تنظیم نمود و این بدین معنی است که در یک کلید با جریان نامی ۱۰۰ آمپر می توان کلید را از ۶۰ تا ۱۰۰ آمپر تنظیم نمود .

 قدرت وصل Icm :این کمیت قابلیت کلید برای وصل جریان اتصال کوتاه را مشخص می­کند. از آنجا که پیک جریان اتصالی در لحظات اولیه، بیشترین مقدار جریان اتصالی است لذا Icm بایستی حداقل برابر پیک جریان اتصال کوتاه نامتقارن در محل نصب کلید باشد.

قدرت قطع: بیشترین جریانی است که کلید قادر به قطع آن می­باشد و 1.5 الی 2.2 برابر کوچکتر از قدرت قطع است قدرت قطع به دو صورت بیان می شود:

الف) قدرت قطع نهایی Icu: حداکثر جریان (مقدار موثر بر حسب کیلو آمپر) اتصالی است که کلید قادر به قطع آن است. این جریان تحت شرایط خاص و ترتیب O-T-CO تست می­گردد و بعد از تست، کلید ممکن است قادر به کار مجدد با جریان اسمی نباشد. در طراحی سیستم، مقدار Icuبایستی بزرگتر یا حداقل برابر جریان اتصال کوتاه سه فاز در محل نصب کلید باشد.

ب) قدرت قطع سرویسIcs: مقدار جریانی است که در شرایط تست با ترتیب سخت تری یعنی O-t-CO-t-CO (یعنی سه بار قطع کردن جریان Isc) صورت میگیرد و بعد از تست، کلید بایستی قادر به کار مجدد با جریان نامی باشد. بنابراین Isc قابلیت کلید برای کار نرمال است بعد از اینکه سه بار جریان اتصالی قطع شده است. مقدار Isc بر حسب درصدی از Icu بیان می گردد.

قدرت تحمل کوتاه مدت Icw:حداکثر جریانی است که کلید برای مدت زمان معینی قادر به تحمل آن از نظر حرارتی و الکترودینامیکی است. حداقل زمان تحمل برابر 0.05 ثانیه، و سایر مقادیر استانداردی برابر 0.1, 0.25, 0.5 و 1 ثانیه می­باشد. حداقل جریان Icw برای جریانهای اسمی بالاتر از 2.5 کیلو آمپر برابر 30 کیلو آمپر و برای جریانهای اسمی کمتر از 2.5 کیلو آمپر بزرگترین رقم بین 5 کیلو آمپر و 12In می­باشد.

جریان اتصال کوتاه کلید Im :این مقدار برای کلیدهای اتوماتیک با رله مغناطیسی از ۵ تا ۱۰ برابر جریان نامی کلید قابل تنظیم می­باشد. این مقدار در کلید های هوایی از ۲ تا ۱۵ برابر جریان نامی است .بطور مثال در یک کلید با جریان نامی ۶۳۰ آمپر جریان اتصال کوتاه می توان از ۲۲۵۰=۶۳۰*۵  تا ۶۳۰۰= ۶۳۰*۱۰ آمپر تنظیم نمود.

نکته: از آنجا که کلیدهای کامپکت دارای تنظیم زمان اتصال کوتاه نیستند، پارامترIcw و Im فقط برای کلید هوایی تعریف می­شود.

برای اطلاع از مشخصات دقیق کلید اتوماتیک هوایی 2000 آمپر E2S2000PR121 میتوانید به کاتالوگ پیوست مراجعه فرمایید.

تجهیزات جانبی قابل نصب بر روی کلید اتوماتیک هوایی

1-       موتور الکتریکی کلید اتوماتیک:به منظور شارژ (وصل) یا دشارژ (قطع) از راه دور کلیدهای اتوماتیک از موتور الکتریکی استفاده می­شود.

2-     رله شنت تریپ (Shunt Trip): : این رله هنگامی که ولتاژ تغذیه­ اش مقداری بین 70 تا 110 درصد ولتاژ نامی گردد فرمان قطع کلید را صادر می­کند یا می­توان به کمک کنتاکت کمکی عمل این رله را برای مقاصد دیگر مانیتور نمود. این رله­ ها در کلیدهای کمپکت در دو تیپ کلی برای ولتاژDC وAC ساخته شده­اند.

3-    رله افت ولتاژ (Under Voltage) :این رله هنگامی که ولتاژ تغذیه­اش کوچکتر یا مساوی 70% ولتاژ نامی گردد فرمان قطع کلید را صادر می­کند. این رله همچنین از وصل کلید در هنگام پایین بودن ولتاژ جلوگیری می­کند .

4-      کنتاکت­های کمکی (Aux Contact): کنتاکتهای کمکی همزمان با پلهای اصلی کلید عمل می­کنند و همواره وضعیت قطع یا وصل کلید را در پایانه­ های خود نمایش می­دهند.

5-     واحد محدود کننده جریان (Limiter Unit) : از این واحد به منظور بالا بردن قدرت قطع کلیدهای کمپکت استفاده می شود.

6-     کشویی (Plug-in): از این تجهیز جهت کشویی کردن کلید هایMCCB استفاده می­شود.



برق و صنعت بین الملل (الکتروملل)تامین کننده کلیدهای اتوماتیک و هوایی ABB در ایران بوده و آماده ارائه خدمات مشاوره، طراحی و فروش محصولات ABB می باشد. جهت مشاوره و فروش با مهندسین فروش برق و صنعت بین الملل تماس حاصل نمایید.
