پالس شمار (دور شمار) آتونیکس Autonics MP5W-41

پالس شمار (دور شمار) آتونیکس Autonics MP5W-41 دارای ابعاد 48*96 میلیمتر است. تغذیه این پالس شمار آتونیکس از نوع AC بوده و مقدار آن (240-100) VAC می‌باشد. این دور شمار آتونیکس دارای خروجی سه گانه رله است.

تماس بگیرید

پالس شمار (دور شمار) آتونیکس Autonics MP5W-41
پالس شمار (دور شمار) آتونیکس Autonics MP5W-41

پالس شمار (دور شمار) یک نوع کانتر است که می‌تواند پالس‌های شمارش شده را در واحدهای مختلف نمایش دهد. این پالس شمارها میترهایی هستند که ورودی آنها پالس است.

بررسی پالس شمار (دور شمار) آتونیکس Autonics MP5W-41

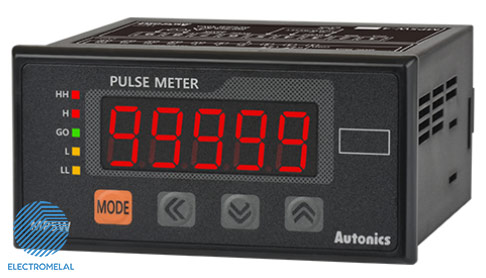

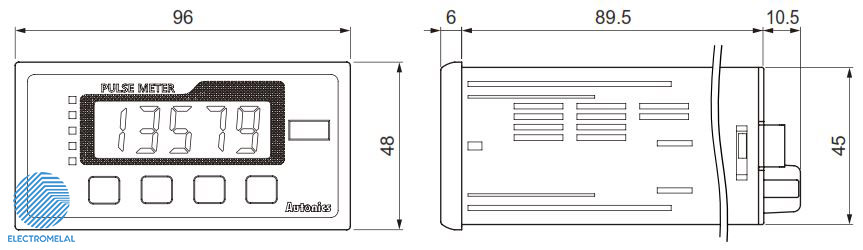

این پالس شمار (دور شمار) آتونیکس دارای نمایشگر سون سگمنت است و ابعاد آن 48*96 میلی متر می‌باشد. خروجی این پالس شمار رله سه گانه است که با L و GO و H نمایش داده می‌شود. در سمت چپ نمایشگر چراغ‌های خروجی قرار گرفته‌اند و پایین نمایشگر هم دکمه‌های تنظیمات قرار دارند.

پالس شمار (دور شمار) آتونیکس Autonics MP5W-41

منظور از خروجی سه گانه این است که اگر مقدار خروجی در بازه مشخص شده قرار گرفت خروجی GO روشن شود، اگر بیشتر یا کمتر بود به ترتیب H و L روشن شود.

پالس شمار (دور شمار) آتونیکس Autonics MP5W-41

کارکردهای مختلف دور شمار آتونیکس

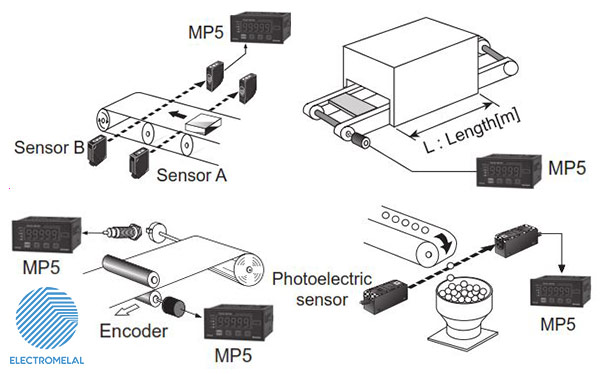

این دور شمار آتونیکس دارای 16 مد کاری مختلف است که می‌تواند پالس‌های متفاوت را دریافت کند و در واحدهای مختلف آنها را نمایش دهد. به عنوان نمونه برخی از مدهای کاری این پالس شمار آتونیکس را بیان می‌کنیم. برای اطلاعات بیشتر می‌توانید به کاتالوگ محصول در بخش ضمیمه مراجعه کنید.

نمایش فرکانس ورودی سنسور اول و نمایش فرکانس محاسبه شده، دور و سرعت

نمایش سرعت عبور اشیا بین فعال شدن ورودی سنسور اول و دوم

نمایش زمان محاسبه شده بین فعال شدن ورودی یک سنسور تا فعال شدن مجدد آن

نمایش زمان عبور شی در یک فاصله مشخص شده


پالس شمار (دور شمار) آتونیکس Autonics MP5W-41


کاربرد پالس شمار

تاکومترها می‌توانند با شمارش سریع پالس‌های دریافتی از یک سنسور القایی سرعت چرخش بر اساس واحد تعریف شده را نشان دهند. به عنوان مثال می‌توان یک سنسور القایی با قطر 18 را مقابل یک گردانه در حال حرکت قرار داد و آن را به پالس شمار (دور شمار) متصل کرد. سپس روی آن گردانه یک قطعه فلزی چسباند به طوری که در فاصله دید سنسور قرار گیرد. با شروع گردش هر بار که آن قطعه فلزی از جلوی سنسور عبور می‌کند، یک پالس به تاکومتر می‌فرستد. هر چه سرعت چرخش بیشتر شود سرعت ارسال پالس به تاکومتر هم بیشتر می‌شود تا زمانی که قطار پالس به سمت تاکومتر به راه افتاده و می‌تواند روی نمایشگر خود سرعت را نمایش دهد.

برای اطلاع از موجودی و سفارش محصول با مشاوران فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

الکتروملل نماینده فروش محصولات آتونیکس در ایران

برند

AUTONICS

انتخاب گارانتی

MP5.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
