ماژول SSR آتونیکس SRH1-1215

ماژول SSR آتونیکس SRH1-1215 از SSR های سری SRH1 می‌باشد. جریان خروجی این ماژول SSR مقدار 15 آمپر می‌باشد. نوع کلیدزنی این ماژول به صورت Zero Crossing Switching است. ورودی این ماژول SSR مقدار (30-4) VDC بوده و ولتاژ خروجی آن (240-24) VAC است.

SSR یک عنصر الکترونیکی نیمه هادی است که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ SSR عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

ساختار ماژول SSR

در SSR دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله SSR وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به SSR ساده معروفند.

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن ssr از هیت سینک باید استفاده شود.

ماژول SSR آتونیکس SRH1-1215

مشخصات ظاهری و فنی ماژول SSR مدل SRH1-1215

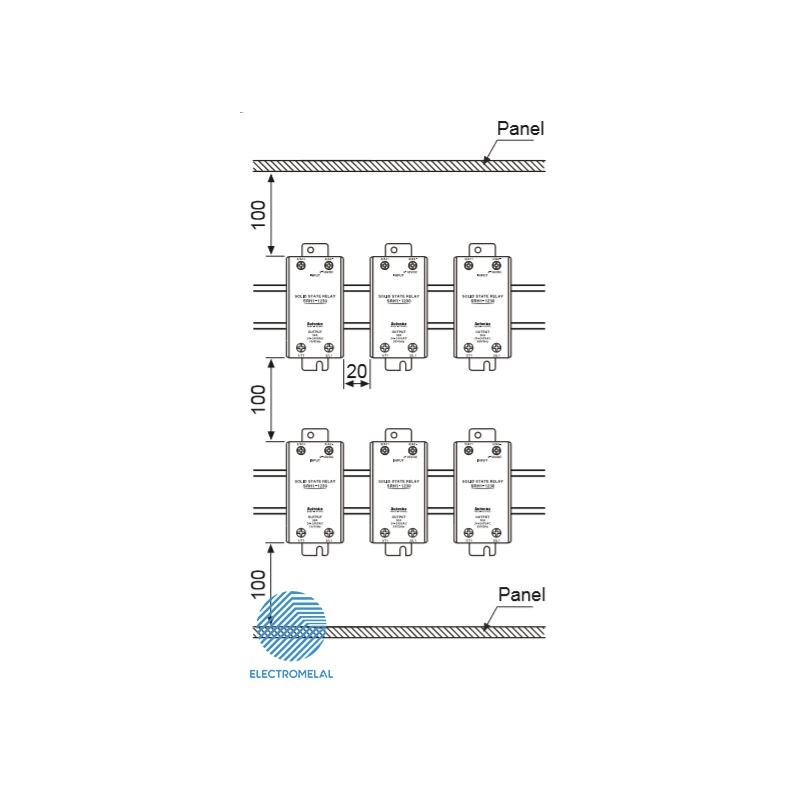

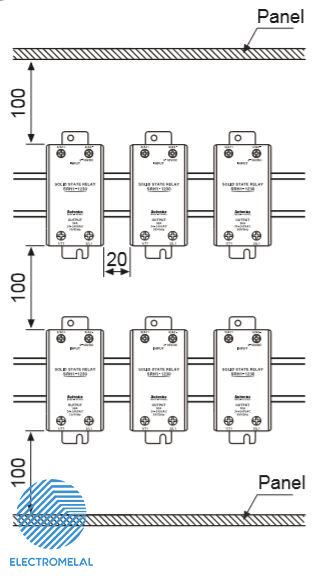

ماژول SSR دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. ماژول SSR آتونیکس SRH1-1215 تک فاز بوده و دارای 4 ترمینال است. در ماژول‌های SSR سری SRH1 آتونیکس امکان نصب ماژول به صورت ریلی یا تابلویی وجود دارد. SSR مدل SRH1-1215 به صورت ریلی/تابلویی است.

ماژول SSR آتونیکس SRH1-1215

از نظر نوع بار می‌توان ماژول SSR  را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب ماژول SSR باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع ماژول SSR از نظر نوع ورودی

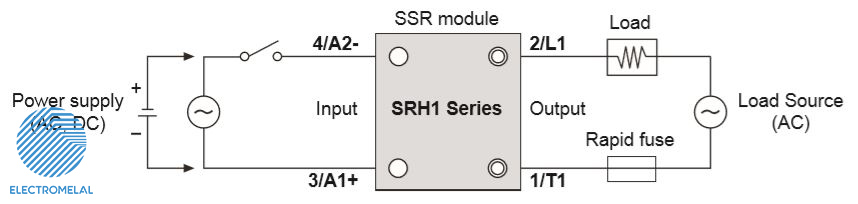

ماژول SSR می تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. با این تفاوت که هیچ قطعه مکانیکی درون آن وجود ندارد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-30) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به ماژول SSR، رله روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

ورودی ماژول SSR آتونیکس SRH1-1215 مقدار VDC (4-30) است.

ماژول SSR آتونیکس SRH1-1215

در صورتی که ماژول SSR به منظور کنترل ولتاژ باشد ورودی آن اغلب به صورت (4-20)mA یا (0-10)V و یا ورودی اهمی است. با اعمال این سیگنال‌های ورودی، خروجی ولتاژ به صورت خطی تغییر می‌یابد. برای استفاده از ماژول SSR با ورودی اهمی باید از پتاسیومتر مناسب با توجه به ورودی رله استفاده کرد.

نکات مهم در هنگام خرید ماژول SSR:

1- نوع ورودی و خروجی ماژول SSR
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای ماژول SSR

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

ماژول SSR آتونیکس SRH1-1215

نکته مهم در رابطه با ماژول SSR و کنتاکتور

یک ماژول SSR یا کنتاکتور را می‌توان برای قطع و وصل یک مدار AC و یا حتی DC (البته با رعایت برخی نکات) استفاده کرد. ولی از آنجا که ماژول SSR از المان‌های نیمه هادی تشکیل شده، نمی‌توان از SSR نوع AC برای بار DC استفاده کرد.

تنوع ماژول SSR بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک ماژول SSR با SSR دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Autonics در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

AUTONICS

انتخاب گارانتی

برند

نوع و ظاهر SSR

نوع بار

جریان نامی SSR

تحریک SSR (ورودی SSR)

ولتاژ خروجی SSR

نوع عملکرد SSR

استاندارد ها

srh1_ca_en_20171025_he.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

srh1_usermanual.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل

1 دیدگاه برای ماژول SSR آتونیکس SRH1-1215

  1. Ahmadi

    title

    ماژول اس اس آر با خود SSR چه فرقی دارد؟
