ماژول اس اس آر آتونیکس SRH1-1430R

ماژول اس اس آر آتونیکس SRH1-1430R از اس اس آر های سری SRH1 می‌باشد. جریان خروجی این ماژول اس اس آر 30 آمپر بوده. نوع کلیدزنی این ماژول به صورت Random turn-on است. ورودی این ماژول اس اس آر (30-4) VDC بوده و ولتاژ خروجی آن (480-48) VAC است.

ماژول اس اس آر آتونیکس – سری SRH1

ماژول اس اس آر چیست؟

ماژول اس اس آر یک عنصر الکترونیکی نیمه هادی است که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ اس اس آر عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

ساختار ماژول اس اس آر

در اس اس آر دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله اس اس آر وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به اس اس آر ساده معروفند.

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن اس اس آر از هیت سینک باید استفاده شود.

ماژول اس اس آر آتونیکس SRH1-1430R

مشخصات ظاهری و فنی ماژول اس اس آر مدل SRH1-1430R

ماژول اس اس آر دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. ماژول اس اس آر آتونیکس SRH1-1430R تک فاز بوده و دارای 4 ترمینال است. در ماژول‌های اس اس آر سری SRH1 آتونیکس امکان نصب ماژول به صورت ریلی یا تابلویی وجود دارد. اس اس آر مدل SRH1-1430R به صورت ریلی/تابلویی است.

ماژول اس اس آر آتونیکس SRH1-1430R

از نظر نوع بار می‌توان ماژول اس اس آر را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب ماژول اس اس آر باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع ماژول اس اس آر از نظر نوع ورودی

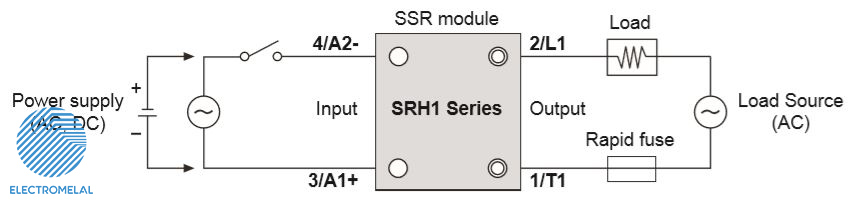

ماژول اس اس آر می تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. با این تفاوت که هیچ قطعه مکانیکی درون آن وجود ندارد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-30) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به ماژول اس اس آر، رله روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

ورودی ماژول اس اس آر آتونیکس SRH1-1430R مقدار VDC (4-30) است.

ماژول اس اس آر آتونیکس SRH1-1430R

در صورتی که ماژول اس اس آر به منظور کنترل ولتاژ باشد ورودی آن اغلب به صورت (4-20)mA یا (0-10)V و یا ورودی اهمی است. با اعمال این سیگنال‌های ورودی، خروجی ولتاژ به صورت خطی تغییر می‌یابد. برای استفاده از ماژول اس اس آر با ورودی اهمی باید از پتاسیومتر مناسب با توجه به ورودی رله استفاده کرد.

نکات مهم در هنگام خرید ماژول اس اس آر:

1- نوع ورودی و خروجی ماژول اس اس آر
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای ماژول اس اس آر

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

ماژول اس اس آر آتونیکس SRH1-1430R

نکته مهم در رابطه با ماژول اس اس آر و کنتاکتور

یک ماژول اس اس آر یا کنتاکتور را می‌توان برای قطع و وصل یک مدار AC و یا حتی DC (البته با رعایت برخی نکات) استفاده کرد. ولی از آنجا که ماژول اس اس آر از المان‌های نیمه هادی تشکیل شده، نمی‌توان از اس اس آر نوع AC برای بار DC استفاده کرد.

تنوع ماژول اس اس آر بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک ماژول اس اس آر با SSR دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Autonics در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
