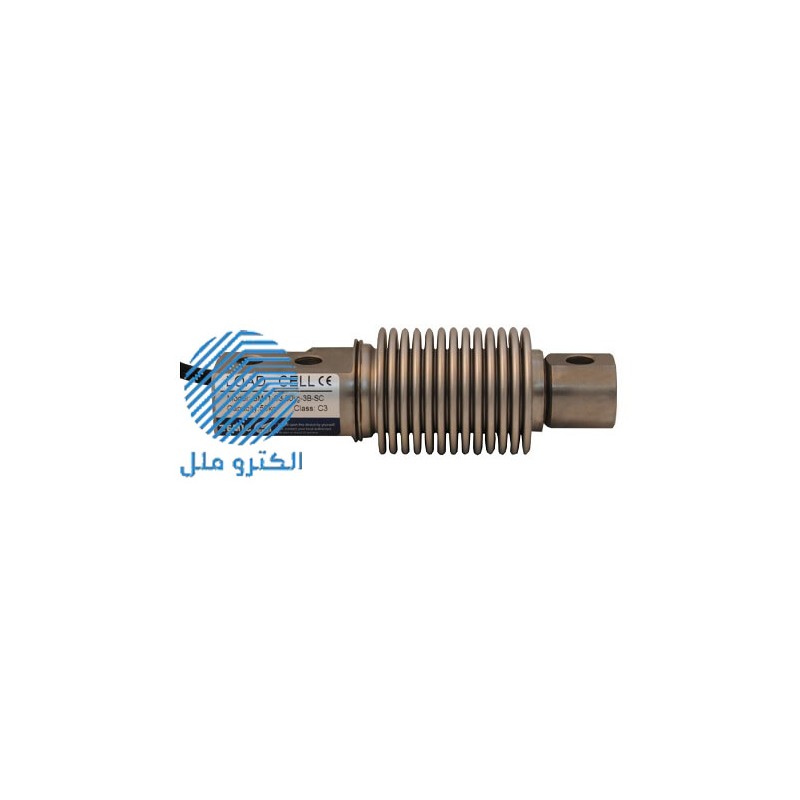

سنسور وزن خمشی زمیک Zemic-BM11-5kg

سنسور وزن خمشی زمیک Zemic-BM11-5kg از سری سنسورهای وزن خمشی BM11 ساخت شرکت زمیک (Zemic) است. این لودسل از استیل ساخته شده و دارای درجه حفاظت IP68 است. این سنسور وزن دارای استاندارد OIML, EX, NTEP, FM و CE است. این ترانسمیتر وزن قابلیت اندازه گیری حداکثر 5 کیلوگرم را با کلاس دقت C3 دارد.

یک لودسل خمشی چگونه کار می کند؟

در یک اندازه گیری، وزن نیرویی به المان فلزی فنری لودسل اعمال می کند و باعث تغییر شکل الاستیکی آن می شود. این کشش (منفی یا مثبت) توسط کشش سنج که روی این فنر نصب شده است، به یک سیگنال الکتریکی تبدیل می شود. ساده ترین نوع سنسور وزن یک میله خم شونده و یک کشش سنج است. معمولا عناصر اصلی (المانی فنری و کشش سنج) با عناصر کمکی مثل بدنه و المان های آب بندی و … برای حفاظت از کشش سنج تکمیل می شوند.

لودسل خشمی تکی

سنسور وزن خمشی برای بسیاری از کاربردها مناسب است. در اینجا، سیگنال به میزان خمش بستگی دارد. اگر محل اعمال نیرو در طول میله برای یک بار ثابت عوض شود، سیگنال های متفاوتی تولید خواهند شد. به همین علت، میله خمشی تکی به ندرت در لودسل ها استفاده می شود. برای اینکه نیاز به اندازه گیری های خاص برای اطمینان از ثابت بودن نقطه اعمال نیرو لازم است (اثر طول میله اهرم).

لودسل خمشی چندگانه

لودسل خمشی چندگانه معمولا برای المان های فنری تا 5 تن استفاده می شوند. این نوع لودسل ها معمولا دو یا سه میله خم شونده استفاده می کنند.. آن ها با استفاده از المان های سفت و سخت بهم متصل می شوند.

کوپلینگ سفت باعث اعمال نیروی کاملا عمودی به بخش اعمال بار می شود و یک تغییر شکل S مانند در دو میله خم شونده ایجاد می شود. این سیستم بسیار کمتر از میله خم شونده تکی تحت تأثیر تغییر نقطه اعمال نیرو قرار می گیرد. تغییر شکل S مانند باعث ایجاد مناطق کشش مثبت و منفی در سطح لودسل می شود که نزدیک بهم هستند و سیم کشی و نصب کشش سنج ها را آسان می کند. شکل های زیر انواع مختلف لودسل خمشی دوبل را نشان می دهند.

تنوع سنسور وزن بسیار زیاد است و در کاربردهای گسترده مورد استفاده قرار می‌گیرد. جایگزین کردن یک سنسور وزن با سنسور دیگر نیازمند بررسی و کارشناسی دقیق است.برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات زمیک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات توزین زمیک در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
