رله اس اس آر فوتک SSR-25AA

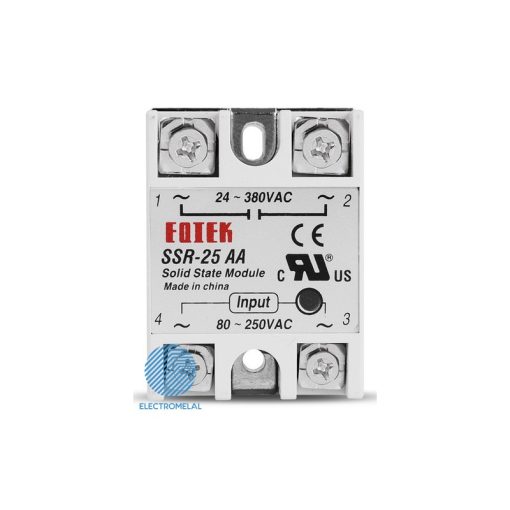

رله اس اس آر فوتک SSR-25AA از رله‌های سری SSR می‌باشد. جریان خروجی این رله اس اس آر 25 آمپر بوده. نوع کلیدزنی آن به صورت Zero Cross Control است. ورودی این رله (250-80) VAC بوده و ولتاژ خروجی آن (380-24) VAC است.

تماس بگیرید

رله اس اس آر فوتک SSR-25AA
رله اس اس آر فوتک SSR-25AA

رله اس اس آر یک عنصر الکترونیکی نیمه هادی است. SSR که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

رله اس اس آر فوتک SSR-25AA

ساختار رله اس اس آر

در این رله‌ها 2 بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله اس اس آر وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به رله اس اس آر ساده معروفند.
باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در جریان‌های بالا به دلیل تولید حرارت زیاد و سوختن اس اس آر از هیت سینک باید استفاده شود.

رله فیوزدار

در صورت رخ دادن اتصال کوتاه در خروجی اس اس آر، رله اس اس آر قطعا می‌سوزد. جهت جلوگیری از سوختن رله باید از فیوزهای ذوب سریع “Fast Fuse” با توجه به کاتالوگ استفاده کرد. این فیوز حفاظتی می‌تواند خارج از خود رله یا روی خود رله به صورت کامپکت استفاده شود. مزیت استفاده از رله فیوزدار این است که در صورت بروز اتصال کوتاه در خروجی اس اس آر، فیوز آن می‌سوزد و خود رله آسیب نمی‌بیند.

مشخصات فنی رله اس اس آر

رله اس اس آر دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. اس اس آر تک فاز دارای 4 ترمینال و اس اس آر سه فاز دارای 8 ترمینال است.

رله اس اس آر فوتک SSR-25AA تک فاز است.

انواع رله اس اس آر از نظر نوع ورودی

رله اس اس آر می‌تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-30) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به رله SSR فیوز دار، SSR روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

مدار رله اس اس آر فوتک SSR-25AA

ورودی رله اس اس آر فوتک SSR-25AA مقدار VAC (80-250) است.

نکات مهم در هنگام خرید رله اس اس آر:

1- نوع تحریک (ورودی) و خروجی رله اس اس آر
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

اندازه رله اس اس آر فوتک SSR-25AA و ابعاد هیت سینک

مزایای رله اس اس آر

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

تنوع رله اس اس آر بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک رله اس اس آر با رله دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات فوتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Fotek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
