درایو فیبر نوری FF-06X فوتک (Fotek)

درایو فیبر نوری FF-06X با منبع خروجی IR برای اندازه گیری بلند برد است. بُرد اندازه گیری در این آمپلی فایر به 2000 میلیمتر نیز می رسد. مشخصات اساسی درایو چشم نوری FF-06X شامل سرعت پاسخ 0.1ms در مُد ON و 0.15 میلی ثانیه در مُد OFF است. درجه حفاظت تقویت کننده فیبر نوری IP-65 می باشد.

تماس بگیرید

موجود

درایو فیبر نوری FF-06X فوتک (Fotek)
درایو فیبر نوری FF-06X فوتک (Fotek)

تماس بگیرید

درایو فیبر نوری FF-06X چه نقشی در عملکرد سنسور نوری FF دارد؟

نقش انحصاری درایو فیبر نوری FF-06X

سنسور نوری (Photo Sensor) سری FF فوتک، حسگرهای فیبری اپتیکی برای تشخیص اجسام هستند.

همانطور که می دانید کمپانی FOTEK تایوان از پیشگامان تولید سنسورهای صنعتی در جهان می باشد. شرکت الکتروملل نیز مفتخر است تا جدیدترین محصولات این برند را متناسب با نیاز شما ارائه دهد.

در اینجا قصد داریم تا بیشتر با مشخصات این محصول آشنا شویم؛ پس با ما همراه باشید.

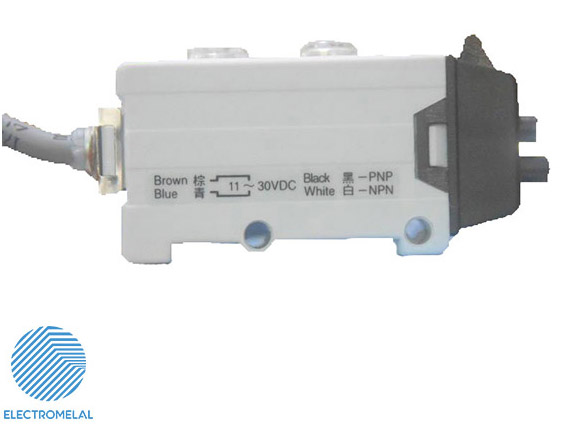

درایو فیبر نوری FF-06X

برای اینکه دید بهتری نسبت به عملکرد درایو فیبر نوری FF-06X داشته باشیم. مثال زیر را با دقت مطالعه کنید.

یک شیر آب را در نظر بگیرید! این شیر آب از یک طرف به منبع آب وصل می شود و از طرف دیگر به یک شلنگ آب.

طبیعتا آب با یک فشار معینی به داخل شلنگ جاری می شود و بسته به طول شلنگ این آب مسیر خود را طی می کند تا به جایی که قصد داریم آن را برسانیم برسد!

چند نکته در این مثال وجود دارد؟

کمترین و بیشترین فشاری که برای جریان آب داخل مجرا وجود دارد چقدر است؟ رابطه فشار ورودی با مسیر طی شده داخل شلنگ چیست؟ چگونه می توان آب را تا یک مسیر طولانی دلخواه سیلان داد؟

شباهت نقش منبع شیر آب با منبع فیبر نوری

خب فکر میکنم به حد کافی مطلب واضح شده باشد! درایو فیبر نوری FF-06X دقیقا همان نقش منبع و شیر آب را به طور همزمان در سنسور نوری FF-06X بازی می کند.

طرز کار درایو فیبر نوری FF-06X

متوجه شدیم که درایو فیبر نوری FF-06X در چشم نوری FF-06X هم منبع اولیه فرستنده نور هست و هم بعنوان تقویت کننده در سیستم عمل می کند.

می دانیم سیگنال نور منتشر شده در فضا با گذشت زمان تضعیف می شود و از شدت آن کاسته می گردد؛ بنابراین اگر مدیومی مانند فیبری بلند به طول صدها متر داشته باشیم؛ نیاز هست تا سیگنال اپتیکی در نقاطی که شدت آن پایین می آید تقویت شود.

مشخصات درایو فیبر نوری FF-06X

درایو فیبر نوری FF-06X دارای فرستنده فروسرخ است. منبع نور IR با درخشندگی 10,000 لوکس سیگنال اولیه را راهی فیبر نوری می کند.

حتما می دانید یکی از پارامترهای اساسی هر سنسور صنعتی، سرعت پاسخ (Response Time) است؛ سرعت پاسخ معیاری از میزان سرعت حساسیت سنسور به تغییرات پارامتر مورد اندازه گیری است.

سرعت پاسخ درایو فیبر نوری FF-06X در حالت ON سیستم 0.1 میلی ثانیه می باشد.

پس هر چه عدد سرعت پاسخ پایین تر باشد یعنی سنسور ما سریعتر است و می تواند تعداد نتایج بیشتری ثبت کند.

درایو فیبر نوری FF-06X

IP درایو فیبر نوری FF-06X

IP درایو فیبر نوری FF-06X عدد 65 است. منظور از IP، قدرت سنسور در جلوگیری از تاثیر شرایط ناسازگار (نظیر رطوبت، گرد و خاک، دمای نامساعد و…) بر عملکردش می باشد.

برای مطالعه بیشتر در خصوص درجه حفاظت IP به توضیحات اینجا مراجعه کنید.

خروجی درایو فیبر نوری FF-06X

خروجی از نوع NO/NC قابل تنظیم است. همچنین می توان از هر دو حالت NPN و PNP برای خروجی به طور انتخابی بهره گرفت. در آمپلی فایر فیبر نوری FF-03X هم دقیقا همین شرایط حکمفرماست.

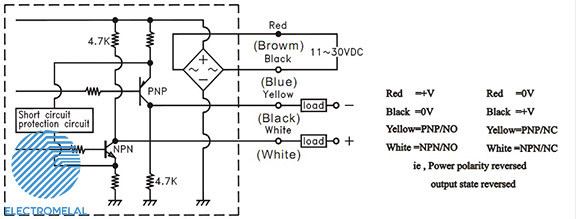

دیاگرام مدار خروجی درایو فیبر نوری FF-06X

بیشترین جریان مصرفی درایو فیبر نوری FF-06X مقدار 40 میلی آمپر است ولی بیشترین جریان خروجی اش به 150 میلی آمپر هم می رسد.

برای اینکه در جریان تمامی مشخصات درایو فیبر نوری FF-06X قرار بگیرید پیشنهاد می شود ضمیمه این محصول را به طور کامل مطالعه کنید. همچنین می توانید به سایت سازنده اش (Fotek) هم سری بزنید…

برق و صنعت بین الملل (الکتروملل) با افتخار در خدمت شما عزیزان است تا بتوانید به محصول مورد نیاز خود دسترسی پیدا کنید. برای کسب اطلاعات بیشتر با مشاوران الکتروملل در تماس باشید.

انتخاب گارانتی

برند

شکل ظاهری

جنس بدنه سنسور

نوع نور استفاده شده

ولتاژ تغذیه

کمیت خروجی

نوع خروجی سنسور

نو ع اتصال

کاربرد و ویژگی خاص

درجه حفاظت

حداقل دمای کاری

حداکثر دمای کاری

بهترین زمان پاسخ (Response Time)

میدان دید (Output Method)

تاخیر خروجی در حالت OFF

برند

fotek

FF.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
