اس اس آر آمپر بالا آتونیکس SRH1-1460R

اس اس آر آمپر بالا آتونیکس SRH1-1460R از اس اس آر های سری SRH1 می‌باشد. جریان خروجی این اس اس آر 60 آمپر بوده. نوع کلیدزنی این ماژول به صورت Random turn-on است. ورودی این اس اس آر آمپر بالا (30-4) VDC بوده و ولتاژ خروجی آن (480-48) VAC است.

اس اس آر آمپر بالا آتونیکس – سری SRH1

اس اس آر چیست؟

اس اس آر یک عنصر الکترونیکی نیمه هادی است که علامت اختصاری Solid State Relay یا رله حالت جامد است؛ اس اس آر عملکردی مشابه رله‌های الکترومکانیکی یا کنتاکتورها دارند، با این تفاوت که هیچ عنصر متحرکی درون آن‌ها وجود ندارد. در واقع این رله‌ها یک قطعه سوییچ الکترونیکی هستند، که با یک سیگنال کوچک می‌توان جریان یا ولتاژ بزرگتر را کنترل کرد.

اس اس آر آمپر بالا آتونیکس SRH1-1460R

ساختار اس اس آر

در اس اس آر دو بخش مدار فرمان و مدار قدرت، توسط یک ایزوله نوری (اپتوکوپلر) از یکدیگر جدا شده‌اند و برای سوییچ از نیمه هادی‌ها استفاده می‌شود. با توجه به اینکه با بالا رفتن دما امکان سوختن رله اس اس آر وجود دارد، برای خنک شدن آن را بر روی یک هیت سینک “Heat Sink” نصب می‌کنند. مدل‌هایی که دارای هیت سینک هستند به اس اس آر ساده معروفند.

باید توجه داشت که در جریان‌های پایین اجباری به استفاده از هیت سینک نیست. ولی در اس اس آر های آمپر بالا به دلیل تولید حرارت زیاد و سوختن اس اس آر از هیت سینک باید استفاده شود.

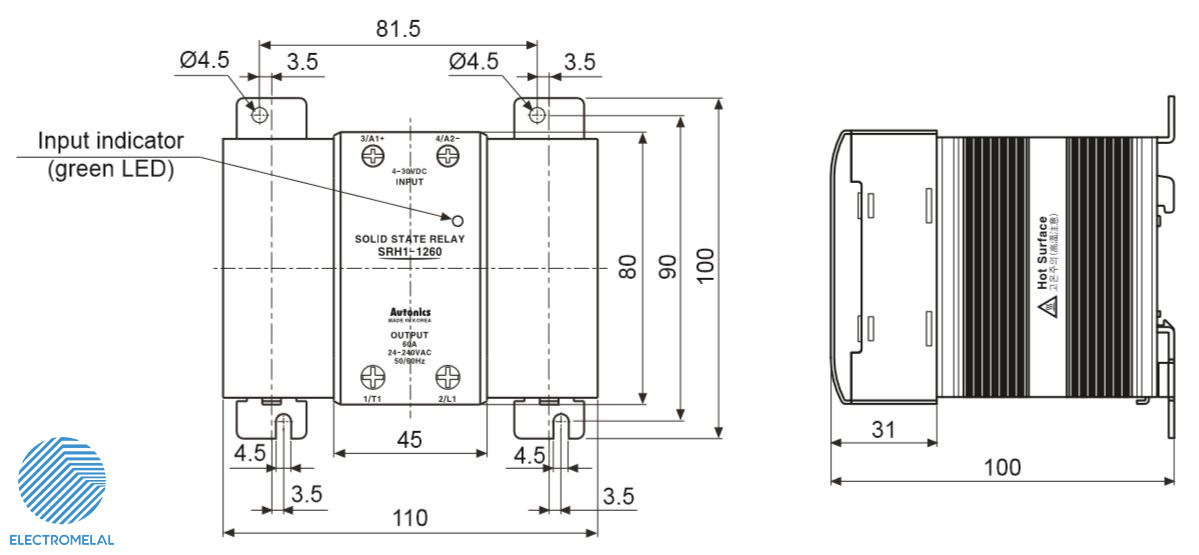

مشخصات ظاهری و فنی اس اس آر آمپر بالا SRH1-1460R

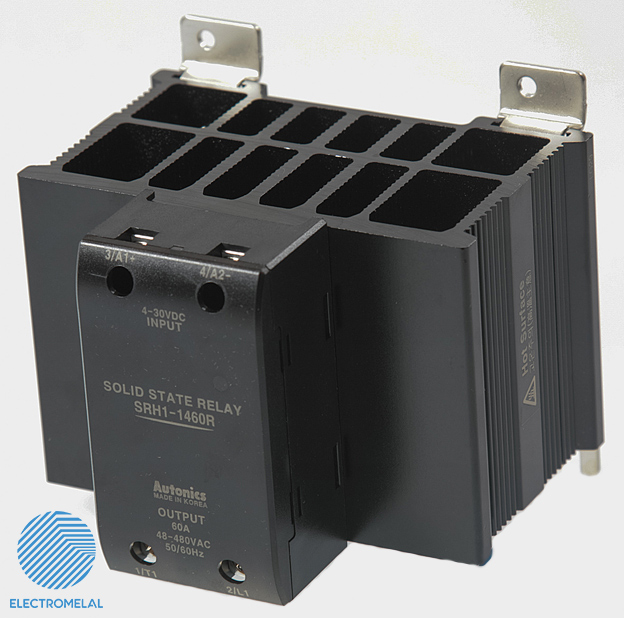

اس اس آر دارای محدوده جریان 1 تا 800 آمپر در مدل‌های تک‌فاز و سه فاز هستند. اس اس آر آمپر بالا آتونیکس SRH1-1460R تک فاز بوده و دارای 4 ترمینال است. در اس اس آر سری SRH1 آتونیکس امکان نصب اس اس آر به صورت ریلی یا تابلویی وجود دارد. اس اس آر مدل SRH1-1460R به صورت ریلی/تابلویی است.

اس اس آر آمپر بالا آتونیکس SRH1-1460R

از نظر نوع بار می‌توان اس اس آر را به اهمی، موتوری، DC و AC تقسیم کرد. در انتخاب اس اس آر باید به نوع بار دقت داشت و رله مناسب بار را انتخاب کرد.

انواع اس اس آر آمپر بالا از نظر نوع ورودی

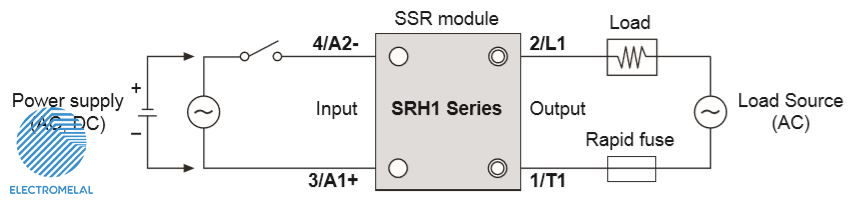

اس اس آر می تواند جهت قطع و وصل مدار الکتریکی (دقیقا مانند یک کلید ) عمل نموده یا جهت کنترل ولتاژ مدار استفاده گردد. با این تفاوت که هیچ قطعه مکانیکی درون آن وجود ندارد. ورودی انواعی که جهت قطع و وصل مدار استفاده می‌شوند عموما دارای مقادیر (4-30) VDC یا (100-240) VAC می‌باشند که با مراجعه به کاتالوگ عدد دقیق قابل مشاهده است. با اعمال ولتاژ تحریک به اس اس آر، رله روشن شده و از حالت قطع به حالت وصل می‌رود و مدار خروجی آن بسته شده و موجب برقراری مدار الکتریکی در خروجی می‌گردد.

ورودی اس اس آر آمپر بالا آتونیکس SRH1-1460R مقدار VDC (4-30) است.

ماژول اس اس آر آتونیکس SRH1-1460R

در صورتی که اس اس آر به منظور کنترل ولتاژ باشد ورودی آن اغلب به صورت (4-20)mA یا (0-10)V و یا ورودی اهمی است. با اعمال این سیگنال‌های ورودی، خروجی ولتاژ به صورت خطی تغییر می‌یابد. برای استفاده از اس اس آر با ورودی اهمی باید از پتاسیومتر مناسب با توجه به ورودی رله استفاده کرد.

نکات مهم در هنگام خرید اس اس آر:

1- نوع ورودی و خروجی اس اس آر
2- رنج ولتاژ و جریان خروجی
3- توجه به نوع بار (موتوری، اهمی ، AC، DC و …)
4- تعداد فاز
5- انتخاب هیت سینک مناسب
6- انتخاب فیوز مناسب

مزایای ماژول اس اس آر

سرعت قطع و وصل بسیار بالا نسبت به مدل‌های الکترومکانیکی
عدم ایجاد جرقه هنگام سوییچینگ
مناسب برای استفاده در محل‌هایی که امکان انفجار و احتراق وجود دارد.
طول عمر بالا (به دلیل نداشتن قطعه مکانیکی)
مقاومت بالا در برابر لرزش و ضربه
عملکرد بدون صدا
ابعاد بسیار کوچک
طراحی متنوع برای مدار‌های AC / DC

اس اس آر آمپر بالا آتونیکس SRH1-1460R

نکته مهم در رابطه با اس اس آر و کنتاکتور

یک اس اس آر یا کنتاکتور را می‌توان برای قطع و وصل یک مدار AC و یا حتی DC (البته با رعایت برخی نکات) استفاده کرد. ولی از آنجا که اس اس آر از المان‌های نیمه هادی تشکیل شده، نمی‌توان از اس اس آر نوع AC برای بار DC استفاده کرد.

تنوع اس اس آر بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک اس اس آر با SSR دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون صنعتی Autonics در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
