کنتاکتور ABB AF205-30-11-13 1SFL527002R1311
کنتاکتور هاي برند ABB ازمحبوبترين کنتاکتور هاي موجود در بازار ميباشد و اين محبوبيت به دليل کيفيت بسيار بالا و درصد خرابي بسيار پايين کنتاکتور هاي ABB ميباشد.کنتاکتور های این برند در سرتاسر دنیا به ویژه در بسیاری از کشور های آسیایی و اروپایی و آمریکای شمالی کاربرد دارند و همانطور که گفته شد به دلیل کیفیت بالا، کنتاکتور ABB از محبوبترین و پر کاربرد ترین کنتاکتور های صنعت برق دنیا به شمار می آیند. در ادامه بيشتر با اين کنتاکتورها آشنا ميشويم.
آشنايي با کنتاکتور ABB AF205-30-11-13
کنتاکتور ABB AF205-30-11-13 که در بازار با عنوان 1SFL527002R1311 هم شناخته می شود از جمله کنتاکتورهای با کیفیت و شناخته شده می باشد
کنتاکتور ABB AF205-30-11-13 براي کنترل مدارهاي قدرت تا 690 ولت AC و 220 ولت DC استفاده ميشود.
از کنتاکتور ABB AF205-30-11-13 براي راه اندازي و کنترل موتور هاي سه فاز و همجنين بارهاي غير القايي و کمي القايي و ایزوله کردن مدار فرمان از مدار قدرت، انجام بای پس (By-Pass) در مدار قدرت و همچنین تابلوهای شبکه های توزیع برق قابل استفاده میباشد.
کنتاکتور هاي سري AF از برند ABB بازه ي بسيار بزرگي را براي برقدار شدن بوبين خود ارايه ميکنند به طوريکه ميتوان از 24 تا 500 ولت ای سی و 20 تا 500 ولت دی سی بدون هيچ مشکلي در اين محدوده ولتاژ از کنتاکتور هاي سري AF استفاده کرد.
کنتاکتور هاي سري AF از حفاظت سرج(Surge protection) برخوردار هستند.
کنتاکتور چيست؟
کنتاکتور يک کليد مکانيکي است که بسته به نوع کاربرد قادر به قطع و وصل کردن مدار در در بازه جريان و ولتاژهاي مختلف ميباشد. به عنوان مثال کنتاکتور ABB AF205-30-11-13 قادر به قطع و وصل جریان 205 آمپر برای ولتاژ نامی حداکثر 690 ولت AC یا 220 ولت DC است.
کنتاکتور براي قطع و وصل کردن از مدار فرمان کمک ميگيرد و هرگاه مدار فرمان، بوبين کنتاکتور را برقدار کند، کنتاکتور بوسيله کنتاکت هاي خود عمل قطع و وصل را انجام ميدهد، به همين دليل ميتوانيم کنتاکتور ها را کليد هاي مغناطيسي وابسته به مدار فرمان معرفي کنيم. باید توجه داشت که کنتاکتور فقط یک کلید است و وظیفه آن قطع و وصل مدار بوده و هیچ حفاظتی برای سیستم ایجاد نمیکند. به همین خاطر استفاده از فیوز، بی متال و … باید طراحی ها در نظر گرفته شوند. کنتاکتور براي تعداد قطع و وصل بسيار زياد (بيش از چندين هزار) ساخته ميشود.[img-212-left-homee_default]
ساختمان داخلي کنتاکتور

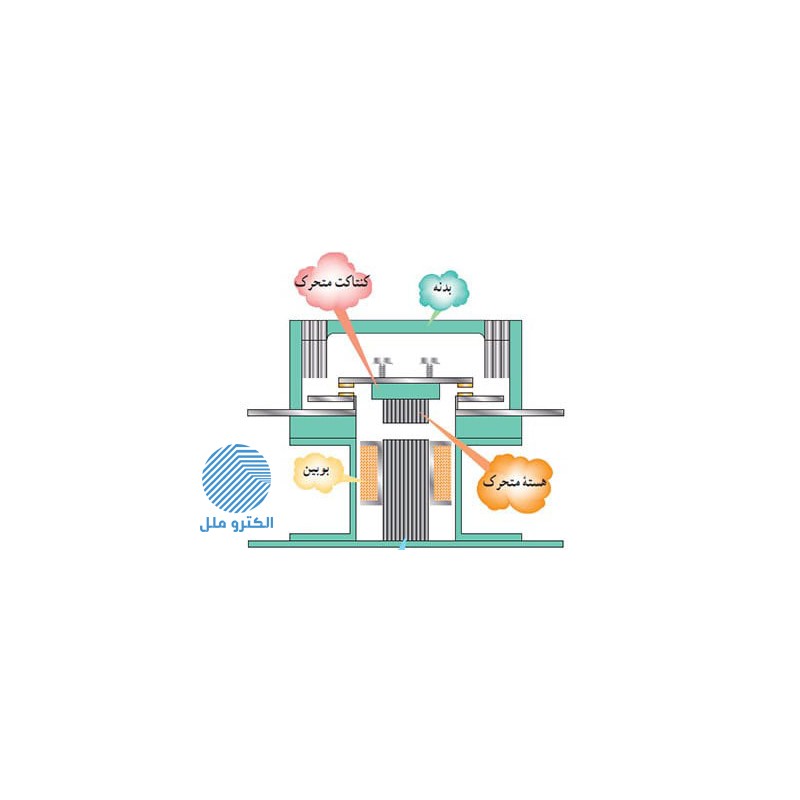

کنتاکتور از سه قسمت اصلی بدنه، بوبین و هسته متحرک تشکیل میشود. داخل کنتاکتور از سیم پیچ (بوبین) و هسته مغناطیسی تشکیل شده است. هسته مغناطیسی در کنتاکتورها دو تکه هستند که شامل یک هسته ثابت و یک هسته متحرک است. بوبین روی قسمت ثابت هسته نصب میشود اما قسمت متحرک هسته به وسیله فنر از کنتاکت های ثابت جدا نگه داشته شده است
[img-438-left-homee_default]با تحریک بوبین (اتصال ولتاژ مجاز و نامی به بوبین)، جریان در سیم پیچ بوبین جاری شده یا به اصلاح، بوبین فعال می شود. با تحریک بوبین بلافاصله شار مغناطیسی در هسته جاری شده و با توجه به اصل رلوکتانس (شار مغناطیسی از مسیر با مقاومت کمتر می گذرد) هسته متحرک برای کاهش فاصله هوایی به فک ثابت چسبیده که این جابه جایی مکانیکی منجر به حرکت کنتاکتها کنتاکتور خواهد شد. بدین ترتیب کنتاکتهای باز، بسته و کنتاکتهای بسته، باز می شوند. بعد از قطع تحریک، شار مغناطیسی قطع می شود و فک متحرک به وسیله فنری که در زمان تحریک درحالت فشرده قرار گرفته بود، به وضعیت قبل از تحریک بر می گردد.
اکثر کنتاکتورها برای نشان دادن وضعیت قطع یا وصل دارای یک شاخص هستند که درحالت عادی رو به بیرون از کنتاکتور قراردارد. زمانی که کنتاکتور در حالت برقدار باشد، این شاخص به درون کنتاکتور کشیده شده و اپراتور متوجه می شود که کنتاکتور در وضعیت وصل قرار دارد. اگر بوبین کنتاکتور تحریک نباشد ولی این شاخص به سمت داخل کنتاکتور رفته باشد، فنر کنتاکتور خراب شده و باید تعویض گردد.
[img-213-left-homee_default]چرا به جاي کليد دستي صنعتي از کنتاکتور استفاده ميکنيم
1- امکان کنترلي مصرف کننده از راه دور
2- کنترل مصرف کننده از چند محل
3- امکان طراحي مدار فرمان اتوماتيک براي مراحل مختلف کار مصرف کننده
4- سرعت قطع و وصل زياد و کم بودن استهلاك کليد
5- هنگام قطع برق، مدار مصرف کننده به وسيله کنتاکتور قطع مي شود و شروع به کار دستگاه نياز به استارت مجدد دارد. در نتيجه از خطرات وصل ناگهاني دستگاه جلوگيري به عمل مي آيد
6- از نظر حفاظتي نيز کنتاکتورها مطمئن تر بوده، داراي حفاظت مناسبتر و کامل تر هستند.
جريان هاي نامي کنتاکتور
در هر کنتاکتور، جريانهاي نامي مختلفي تعريف مي شود. اين جريانها عبارتند از
جريان دائمي: اين جريان با Ith2 نشان داده مي شود و جرياني است که در شرايط کار عادي، در زماني نا محدود و بدون قطع شدن از کنتاکتها عبور نموده، حرارت غير مجاز توليد نکند و لزومي به تعمير و سرويس کنتاکتور نيز احساس نشود.
جريان هفتگي: اين جريان با Ith1 نشان داده مي شنود و جرياني است که در شرايط نرمال و با هفته اي يکبار اتصال از کنتاکتها عبور کرده و تغييري در خصوصيات کنتاکتور به وجود نياورد.
جريان شيفتي (هشت ساعتي) : اين جريان با Ith نشان داده مي شود و جرياني است که در شرايط کار نرمال و با يکبار اتصال در هر هشت ساعت (يک شيفت کاري) از کنتاکتها مي گذرد و تغييري در خصوصيات کنتاکتور به وجو نياورد.
جريان کار نامي: اين جريان با Ie نشان داده مي شود و جرياني است که شرط استفاده از کنتاکتور را در رابطه با نوع و مقدار ولتاژ بار بيان مي کند. مثلاً اگر اين جريان به طور دائم از کنتاکتور عبور نمايد، مقدار Ie برابر با Ith خواهد بود. ( Ie=Ith )
جريان اتصال کوتاه: مقدار ماکزيمم جريان در لحظة اتصال کوتاه که ممکن است باعث آسيب در کنتاکتور شود به جريان اتصال کوتاه ضربه اي معروف است. (Is) همچنين مقدار مؤثر جريان اتصال کوتاه که کليد براي مدت يک ثانيه قادر به تحمل آن است، جريان يک ثانيه اي يا جريان نامي زمان کم ناميده مي شود و با Ith (Is) مشخص مي گردد
برای اطلاع از جریان های نامی کنتاکتور ABB AF205-30-11-13 کاتالوگ موجود در همین صفحه را مطالعه کنید
ولتاژهاي نامي
بعضی ولتاژهای نامی کنتاکتور عبارتند از:
ولتاژ کار نامی: این ولتاژ که با Ue نشان داده می شود مربوط به کنتاکتها بوده و مقدار ولتاژي است که کنتاکتها با جریان نامی Ie در آن به کار گرفته می شوند. این ولتاژ، توانایی قطع و وصل، نوع و محل استفادة کنتاکتور را مشخص می کند
ولتاژ عایقی نامی: این ولتاژ که با Ui نشان داده می شود، ولتاژي است که استحکام عایقی بین کنتاکتها را نشان می دهد.
ولتاژهای نامی تغذیه بوبین: این ولتاژ که با Ue نشان داده می شود ولتاژي است که باید به بوبین کنتاکتور اتصال یابد تا کنتاکتور عملکرد داشته باشد.
برای اطلاع از ولتاژ های نامی کنتاکتور ABB AF205-30-11-13 کاتالوگ موجود در همین صفحه را مطالعه کنید
عمرمکانيکي کنتاکتور
تعداد دفعات قطع و وصل کنتاکتور (هر قطع و وصل يک بار) عمر مکانيکي ناميده مي شود
طول عمر مکانيکي با حروف از A تا F که اصطلاحاً کلاس کليد ناميده مي شود مشخص مي شود حرف A تعداد 1000 بار قطع و وصل، حرف B تعداد 10000 بار، C تعداد 100000 بار و …
بعد از حروف کلاس کليد ممکن است عددي به عنوان ضريب قرار گيرد مثلاً A3 براي طول عمر 3×1000 بار قطع و وصل به کار مي رود.
برای اطلاع از عمر مکانیکی کنتاکتور ABB AF205-30-11-13 کاتالوگ موجود در همین صفحه را مطالعه کنید
قدرت قطع کنتاکتور
به منظور انتخاب کنتاکتور مناسب براي مصرف کننده هاي مورد نظر بايد به مشخصات توان، ولتاژ، جريان و ضريب قدرت باري که کنتاکتور مجاز است به آن وصل شود، توجه کرد. همچنين کنتاکتهاي کنتاکتور بايد تحمل جريان راه اندازي، جريان دائمي و جريانهاي اتصال کوتاه لحظه اي پيش آمده را نيز داشته باشند. قدرت کنتاکتهاي کنتاکتور در تحمل قوس الکتريکي ناشي از قطع کنتاکتها را قدرت قطع کنتاکتور مي نامند. مشخصات بيان شده در بسياري از موارد بر روي بدنه کنتاکتور يا در کاتالوگ آن نوشته مي شوند.
برای اطلاع از قدرت قطع کنتاکتور ABB AF205-30-11-13 کاتالوگ موجود در همین صفحه را مطالعه کنید
برق و صنعت بین الملل (الکتروملل) نماینده فروش کنتاکتورهای ABB در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات ABB در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای دیدن سایر کنتاکتور ها و انتخاب محصول مورد نظر از بین فیلتر ها به صفحه کنتاکتور مراجعه نمایید.
