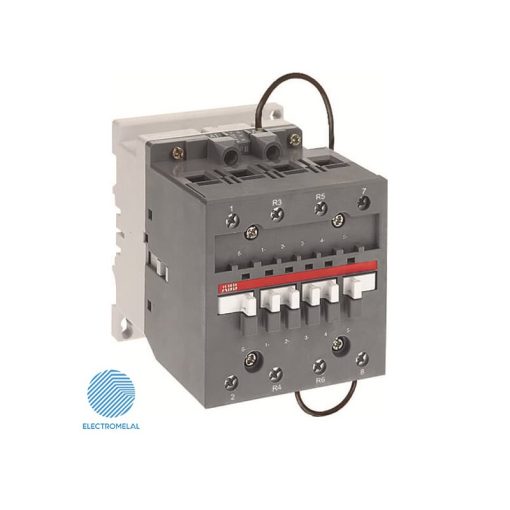

کنتاکتور 1SBL339501R8100 ,AE45-22-00 ABB

کنتاکتور AE45-22-00 ABB کنتاکتورهای 4 پل AE45 دارای دو کنتاکت اصلی NO و دو کنتاکت کمکی NC بوده و جریان کنتاکت های اصلی 45 آمپر است. کنتاکتور AE45-22-00 ABB برای کنترل مدارهای قدرت با حداکثر ولتاژ  690 VAC و 440 VDC استفاده می شود. این کنتاکتور دارای ابعاد 142*190*136 میلی متر می باشد. این کنتاکتور در بازار با کد 1SBL339501R8100 شناخته می شود.

تومان

موجود در انبار

کنتاکتور 1SBL339501R8100 ,AE45-22-00 ABB کنتاکتورهای 4 پل AE45 عمدتاً برای کنترل بارهای غیر القایی یا اندکی القایی (یعنی کوره های مقاومت …) و به طور کلی برای کنترل مدارهای قدرت تا 690 VAC و 440 VDC استفاده می شوند.

کنتاکتور 1SBL339501R8100 ,AE45-22-00 ABB

کنتاکتور های این برند در سرتاسر دنیا به ویژه در بسیاری از کشور های آسیایی و اروپایی و آمریکای شمالی کاربرد دارند و همانطور که گفته شد به دلیل کیفیت بالا، کنتاکتور ABB  از محبوبترین و پر کاربرد ترین کنتاکتور های صنعت برق دنیا به شمار می آیند. در ادامه بيشتر با اين کنتاکتورها آشنا خواهیم شد.

کنتاکتور ABB

آشنایی با کنتاکتور 1SBL339501R8100 ,AE45-22-00 ABB

کنتاکتور AE45-22-00 ABB از جمله کنتاکتورهای با کیفیت و شناخته شده است. کنتاکتور AE45-22-00 ABB برای کنترل مدارهای قدرت تا تا 690 VAC و 440 VDC استفاده می شود.
از کنتاکتور AE45-22-00 ABB برای کاربردهای دیگر مانند نورپردازی استفاده می شوند. همچنین بارهای غیر القایی و نیمه القایی، ایزوله کردن مدار فرمان از مدار قدرت، انجام بای پس (By-Pass) در مدار قدرت و همچنین تابلوهای شبکه های توزیع برق قابل استفاده می شود.



انواع کنتاکتور های ABB

کنتاکتور چيست؟

کنتاکتور يک کليد مکانيکي است که بسته به نوع کاربرد قادر به قطع و وصل کردن مدار در در بازه جريان و ولتاژهاي مختلف ميباشد. به عنوان مثال کنتاکتور AE45-22-00 ABB قادر به قطع و وصل جریان 45 آمپر است.
کنتاکتور برای قطع و وصل کردن از مدار فرمان کمک ميگيرد و هرگاه مدار فرمان، بوبين کنتاکتور را برقدار کند، کنتاکتور بوسيله کنتاکت های خود عمل قطع و وصل را انجام خواهد داد، به همين دليل ميتوانيم کنتاکتور ها را کليد های مغناطيسي وابسته به مدار فرمان معرفی کنيم. باید توجه داشت که کنتاکتور فقط یک کلید است و وظیفه آن قطع و وصل مدار بوده و هیچ حفاظتی برای سیستم ایجاد نمیکند. به همین خاطر استفاده از فیوز، بی متال و … باید طراحی ها در نظر گرفته شوند. کنتاکتور برای تعداد قطع و وصل بسيار زياد (بيش از چندين هزار) ساخته ميشود.

ساختمان داخلی کنتاکتور 1SBL339501R8100 ,AE45-22-00 ABB

کنتاکتور از سه قسمت اصلی بدنه، بوبین و هسته متحرک تشکیل شده است. داخل کنتاکتور از سیم پیچ (بوبین) و هسته مغناطیسی تشکیل شده است. هسته مغناطیسی در کنتاکتورها دو تکه هستند که شامل یک هسته ثابت و یک هسته متحرک است. بوبین روی قسمت ثابت هسته نصب میشود اما قسمت متحرک هسته به وسیله فنر از کنتاکت های ثابت جدا نگه داشته شده است. با تحریک بوبین (اتصال ولتاژ مجاز و نامی به بوبین)، جریان در سیم پیچ بوبین جاری شده یا به اصلاح، بوبین فعال می شود. با تحریک بوبین بلافاصله شار مغناطیسی در هسته جاری شده و با توجه به اصل رلوکتانس (شار مغناطیسی از مسیر با مقاومت کمتر می گذرد) هسته متحرک برای کاهش فاصله هوایی به فک ثابت چسبیده که این جابه جایی مکانیکی منجر به حرکت کنتاکتها کنتاکتور خواهد شد. بدین ترتیب کنتاکتهای باز، بسته و کنتاکتهای بسته، باز می شوند. بعد از قطع تحریک، شار مغناطیسی قطع می شود و فک متحرک به وسیله فنری که در زمان تحریک درحالت فشرده قرار گرفته بود، به وضعیت قبل از تحریک بر می گردد.


سایر اطلاعات مورد نیاز جهت نصب و کارکرد کنتاکتور 1SBL339501R8100 ,AE45-22-00 ABB در کاتالوگ ضمیمه درج شده است. برای خرید این محصول می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر کنتاکتور  ABB می توانید از صفحه انواع کنتاکتور  ABB استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع کنتاکتور ABB   انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع کنتاکتور ABB همکاران ما پاسخگوی شما عزیزان هستند.





انتخاب گارانتی

جریان نامی کنتاکتور (Ie for AC-3)

ولتاژ بوبین کنتاکتور

تعداد کنتاکت کمکی بسته/ باز

ابعاد (عمق- ارتفاع-عرض) به میلی متر

حداکثر ولتاژ کاری کنتاکتور

فرکانس نامی کنتاکتور

درجه حفاظت

حداکثر سرعت قطع و وصل الکتریکی

حداکثر سرعت قطع و وصل مکانیکی

برند

ABB

AE45-22-00.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
