کلید هوایی قابل تنظیم 1600 آمپر

 کلید هوایی قابل تنظیم 1600 آمپر با کد E2.2B 1600 Ekip Dip LI 3p WMP از سری کلیدهای اتوماتیک ABB میباشد. قدرت قطع E2.2B 1600 Ekip Dip LI 3p WMP  مقدار 42 کیلو آمپر است.کلیدهای اتوماتیک هوایی برای کنترل و حفاظت مدار در برابر اضافه جریان و اتصال کوتاه استفاده می­شود.

تماس بگیرید

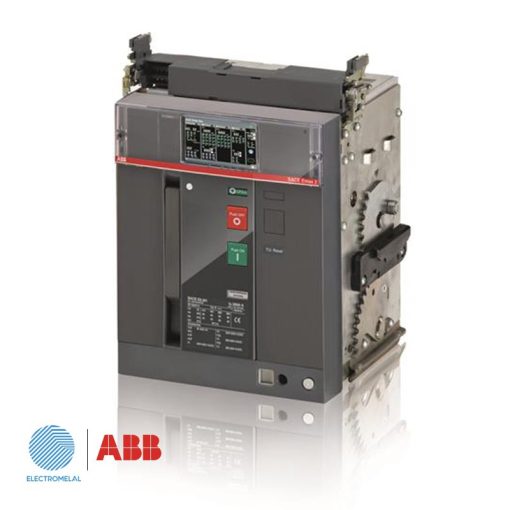

کلید اتوماتیک هوایی کشویی 1250 آمپر سه پل ABB
کلید هوایی قابل تنظیم 1600 آمپر

کلید هوایی قابل تنظیم 1600 آمپر

کلید هوایی قابل تنظیم 1600 آمپر E2.2B 1600 Ekip Dip LI 3p WMP  که در بازار با کد محصول ABB 1SDA072191R1 نیز شناخته می شود، سه پل با قدرت قطع 42 کیلو آمپر بوده که برای کنترل و حفاظت از مدار در برابر اضافه جریان و اتصال کوتاه استفاده می­ شود.

کلید اتوماتیک چیست؟

کلید اتوماتیک یا کلید قدرت (Circuit Breaker) یکی از انواع کلیدهای الکترومکانیکی فشار ضعیف است که با باز یا بسته شدن کنتاکتهای آن، قطع و وصل مدار الکتریکی انجام می­پذیرد. کلید اتوماتیک علاوه بر قطع و وصل جریان اسمی قادر به قطع و وصل جریان اتصال کوتاه و در نتیجه حفاظت سایر تجهیزات شبکه می­باشد. کليد اتوماتيک داراي سه کنتاکت اصلي (قدرت) و تعدادي کنتاکتهاي فرعي (کمکي) و کنتاکتهاي جرقه ­گير مي­باشد. شناخت و انتخاب درست کلید اتوماتیک از اهمیت زیادی در طراحی و بهره­ برداری صحیح برخوردار است.

انواع کلید اتوماتیک

کلیدهای اتوماتیک به دو دسته کلی “کلید اتوماتیک کامپکت” Molded Case Circuit Breaker(MCCB)یا به اختصار “کلید کامپکت” و دسته “کلید اتوماتیک هوایی”Air Circuit Breaker (ACB) یا به اختصار “کلید هوایی” تقسیم می­شوند.

کلید هوایی 1600 آمپر

انواع کلید اتوماتیک کامپکت

انواع کلید اتوماتیک هوایی

رنج جریانی کلید اتوماتیک کامپکت از 25 الی 1600 آمپر می­باشد و رنج جریانی کلید اتوماتیک هوایی 630 الی 5000 آمپر است.

جنس بدنه کليدهای اتوماتیک کامپکت از نوع خاصی از قالبهای تزریقی ساخته می­شود. از جمله خصوصیات آنها کوچک بودن سایز و از معایب آنها می­توان به عدم امکان سرویس و تعمیر آنها اشاره کرد. قدرت قطع کلیدهای اتوماتیک کامپکت کمتر از کلید اتوماتیک هوایی بوده و امکان تنظیم زمان (Time Delay) برای ایجاد تاخیر در قطع وجود ندارد. در حالی که کلید هوایی در صورت ایجاد نقص، قابل تعمیر بوده و به علت استراتژیک بودن این تجهیزات و همچنین هماهنگی با سایر کلیدهای شبکه امکان تنظیم تاخیر زمانی در آن وجود دارد.



نحوه عملکرد کلید اتوماتیک

کلید اتوماتیک به منظور بهبود عمل حفاظت دارای قطعاتی برای این امر می­باشد. به مجموع ه­ای که کار حفاظت را هم به شکل نمونه برداری و هم اعمال فرمان قطع (Trip) انجام می­دهد واحد تریپ (Trip Unit) می­گویند. بسته به نوع و مشخصات کلید اتوماتیک این واحدهای تریپ دارای تنوع و ویژگی های متنوعی هستند و به صورت کلی به دو نوع غیر قابل تنظیم (Fix) و قابل تنظیم (Adjustable)  تقسیم بندی می­شود



واحدهای حفاظت کلید اتوماتیک شامل حفاظت اضافه بار(حفاظت اضافه جریان) و حفاظت اتصال کوتاه می­باشد که به جهت تکنولوژی به چهار دسته تقسیم بندی می­شوند.

  1. حفاظت حرارتی مغناطیسی:

    این نوع از واحد حفاظت برای تنظیم جریان اضافه بار یا افزایش حرارت ناشی از افزایش جریان مصرفی قرار می گیرد و عملکرد آن بسیار به رله اضافه بار موتور شبیه است. محدوده تنظیم آن عموما بین 60 تا 100 درصد جریان نامی کلید است. همچنین دارای یک واحد مغناطیسی قابل تنظیم جهت قطع کلید در مواقع ایجاد اتصال کوتاه بوده که اعداد و نسبت های آن از سایز کلید بسیار بزرگتر است . معمولا بین مقادیری از 5 تا 10 برابر جریان نامی می­توان آن را تنظیم نمود .

  2. حفاظت الکترونیکی :

    این نوع از واحد حفاظت دارای انعطاف در تنظیمات بوده و این تنظیمات شامل تنظیمات مربوط به اضافه بار و اتصال کوتاه می­شود. با استفاده از واحد تریپ الکترونیکی پارامترهای جریانی و زمانی متنوعی را می توان بر حسب نیاز برای کلید اتوماتیک تنظیم نمود. این ویژگی باعث می­شود از این نوع کلیدها با واحد تریپ الکترونیکی برای حفاظت بالادست تجهیزات به خوبی استفاده شود.

  3. حفاظت مغناطیسی:

    حفاظت مغناطیسی در کلید اتوماتیک فقط برای حفاظت در برابر اتصال کوتاه بکار میرود. از اینرو محدوده کاربرد آن به حفاظت پشتبان (Back up)محدود می­شود و معمولا با سایر تجهیزات حفاظتی ترکیب می­شوند.

  4. حفاظت میکروپروسسوری:

    این نوع از واحد تریپ دارای یک سیستم پردازشگر بوده که مقادیر را بر اساس الگوریتم­ های از قبل برنامه ریزی شده یا پارامترهای متغیر تحت کنترل قرار داده و شرایط تریپ را مشخص می­کند. این نوع از واحد تریپ در انواع مختلف و با توانایی­ها و عملکرد های متنوع وجود دارد.



مزایای استفاده از کلید اتوماتیک

–          امکان حفاظت مدار و سایر المانهای شبکه با استفاده از کلید اتوماتیک در برابر اضافه جریان و اتصال کوتاه

–          امکان قطع سه فاز به صورت همزمان. (در حالی که کلید فیوز این قابلیت را ندارند.)

–          امکان ارسال سیگنال برای کلیدهای دیگر یا المانهای حفاظتی شبکه در صورت رخ دادن خطا در سیستم. (این کار با استفاده از کنتاکتهای کمکی کلید اتوماتیک انجام می­شود)

–          امکان ورود اتوماتیک یا دستی ژنراتور اضطراری یا ترانسفورماتور در شبکه توزیع برای ادامه کار شبکه یا انجام تعمیرات دوره­ ای

–          امکان به کارگیری مجدد کلید اتوماتیک پس از قطع مدار در اثر جریان زیاد یا اتصال کوتاه بلافاصله بعد از رفع خطا

–          قابلیت مانیتورینگ وضعیت کلید در اتاق کنترل با استفاده از کنتاکتهای فرعی (کمکی) تعبیه شده در کلید اتوماتیک.



برق و صنعت بین الملل (الکتروملل)تامین کننده کلیدهای اتوماتیک و هوایی ABB در ایران بوده و آماده ارائه خدمات مشاوره، طراحی و فروش محصولات ABB می باشد. جهت مشاوره و فروش با مهندسین فروش برق و صنعت بین الملل تماس حاصل نمایید.

برند

ABB

انتخاب گارانتی

نوع کلید اتوماتیک

جریان کلید اتوماتیک

تعداد پل

حداکثر ولتاژ کاری

قدرت قطع (کیلو آمپر)

ابعاد (طول- ارتفاع-عرض)

سایر ویژگیها

1SDA072331R1-e2-2b-1600-ekip-dip-li-3p-wmp.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
