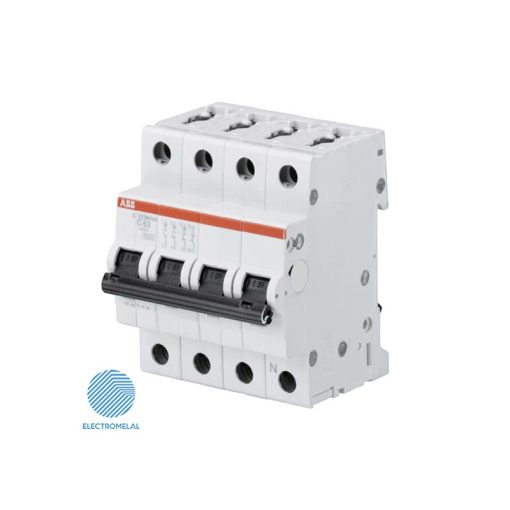

کلید مینیاتوری 63 آمپر چهار پل S203M-C63NA که در بازار با کد محصول ABB 2CDS273103R0634 نیز شناخته می شود، چهار پل و از نوع کند کار تیپ C بوده که از آن برای حفاظت از تجهیزات صنعتی استفاده می شود. در ادامه به تفصیل درباره کلید مینیاتوری توضیح می دهیم.
کلید مینیاتوری 63 آمپر 2CDS273103R0634 ,S203M-C63NA چیست؟
کلید مینیاتوری 63 آمپر 2CDS273103R0634 ,S203M-C63NA یا فیوز مینیاتوری( Miniature Circuit Breaker که اختصارا MCB نامیده می شود)، وسیله ای است که در برابر اتصال کوتاه و یا عبور جریان اضافی و غیر مجاز از تجهیزات الکتریکی خانگی و صنعتی محافظت میکند.
کلید مینیاتوری، وسیله ای محافظتی در چهار نوع تک پل، دو پل، سه پل و چهار پل و در رنج های مختلفی از ولتاژ و جریان در دو نوع AC و DCتولید میشود.
تقسیم بندی فیوز های مینیاتوری با توجه نوع کاربرد آن
کلید های مینیاتوری از نظر کاربرد به تیپ های B روشنایی، C موتوری، D ترانسفورماتوری، K قدرت، Z بسیار حساس تقسیم می شوند که به اختصار در زیر توصیف می شوند.
کلید مینیاتوری تیپ C، موتوری :
کلید مینیاتوری نوع C بیشتر کاربرد صنعتی دارند. این کلیدها در جریان اضافه بار بین ۵ تا ۱۰ برابر جریان نامی در زمان مشخص(با توجه به منحنی قطع )، مدار را قطع می کنند و زمان قطعشان از تیپ B بیشتر است. این کلید مینیاتوری به فیوز مینیاتوری کندکار نیز معروف است. فکلید مینیاتوری های کندکار در برابر عبور جریان بیش از حد واکنش ملایم تری از خود نشان میدهند و برق را دیرتر قطع میکنند. با اینهمه واکنش این کلید مینیاتوری ها در برابر جریان اتصال کوتاه تقریباً لحظهای است.
کلید مینیاتوری 63 آمپر 2CDS273103R0634 ,S203M-C63NA، از تیپ C می باشد و مناسب مصارف صنعتی است.
فیوز مینیاتوری تیپ D،ترانسفورماتوری :
کلید مینیاتوری نوع D برای مصارف صنعتی خاص ( مانند مولد های اشعه ایکس X-Ray و یا ترانسفورماتورها ) استفاده می شوند. این کلیدها در جریان اضافه بار بین ۱۰ تا ۲۰ برابر جریان نامی در زمان مشخص ، مدار را قطع می کنند و زمان قطعشان از تمامی تیپها بیشتر است.
فیوز مینیاتوری تیپ K، قدرت :
کلید مینیاتوری نوع K برای حفاظت در مدارات قدرت ، ترانسفورماتور و موتور ها استفاده می شوند. در این نوع از کلید مینیاتوری حد جریان برای قطع در موارد اضافه بار کمتر از سایر کلیدهاست و هنگام به وجود آمدن اضافه بار مدار را سریعتر قطع می کنند ولی در موارد اتصال کوتاه منحنی قطع این نوع کلید ها بین تیپ D و C می باشد.
فیوز مینیاتوری تیپ Z، بسیار حساس :
این نوع از کلید مینیاتوری هنگامی که جریان عبوری از جریان نامی بیشتر شود در یک مدت زمان خاص ( که از تمامی تیپها کمتر است ) طبق منحنی قطع ، فرمان قطع را صادر می کند. حساسیت این نوع از کلیدمینیاتوری ها ، هم در مواقع اضافه بار و هم اتصال کوتاه از تمامی تیپهای دیگر بیشتر است و در صورت بروز خطا مدار را سریعتر قطع می کند. بنابر این کاربرد این نوع فیوز مینیاتوری در مدارات با حساسیت بالا می باشد.
ساختار کلید مینیاتوری 63 آمپر 2CDS273103R0634 ,S203M-C63NA:
کلید مینیاتوری 63 آمپر 2CDS273103R0634 ,S203M-C63NA از دو مکانیزم برای عملکرد خود استفاده میکند، تشخیص جریان اتصال کوتاه به وسیله یک سیمپیچ (Electro-Magnetic Protection)که دارای تعداد دور کم و قطر زیاد میباشد. تشخیص جریان اضافه به عهده یک فلز (Thermal Protection Bimetal) میباشد که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت فیوز شده و مدار را قطع میکند.
درون سیم پیچ کلید مینیاتوری 63 آمپر 2CDS273103R0634 ,S203M-C63NA یک زبانه وجود دارد که به هنگام وجود اتصال کوتاه در مدار، این سیم پیچ یا بوبین مغناطیس شده و زبانه ای که داخل آن است با ضربه به سیستم عملگر کلید مینیاتوری (Moving Contact)، باعث می شود کنتاکت های ثابت و متحرک از هم جدا شده و برق از مدار خارج گردد.
در زیر این سیم پیچ یک سیستم جرقه گیر (Arc Chamber) یا خفه کننده وجود دارد که جرقه های ناشی از قطع و وصل کلید را از یک جرقه بزرگ به تعداد زیادی جرقه کوچک تبدیل کرده و اثر آن را خنثی میکند. آرک چمبر وظیفه کاهش صدا و قدرت جرقه و خروج گاز جرقه را برعهده دارد و باید از مواد مقاوم در برابر جرقه (کاغذ نسوز) و رطوبت (فلز گالوانیزه) تهیه شده باشد. جهت کاهش تاثیر جرقه، کنتاکتها باید از آلیاژ مس با خلوص بالا با آبکاری نقره تهیه شده باشند.
سایر اطلاعات مورد نیاز جهت نصب و کارکرد کلید مینیاتوری 63 آمپر 2CDS273103R0634 ,S203M-C63NA در کاتالوگ ضمیمه درج شده است. برای خرید این کلید مینیاتوری میتوانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.
برای مشاهده سایر کلید مینیاتوری می توانید از صفحه کلید مینیاتوری استفاده کنید، همچنین می توانید با استفاده از فیلترهای کلید مینیاتوری کالای مورد نظر خود را از بین انواع کلید مینیاتوری انتخاب کنید.
همچنین در صورت نیاز به مشاوره و اطلاع از موجودی برای خرید انواع کلید مینیاتوریABB میتوانید با شمارههای زیر تماس بگیرید.
