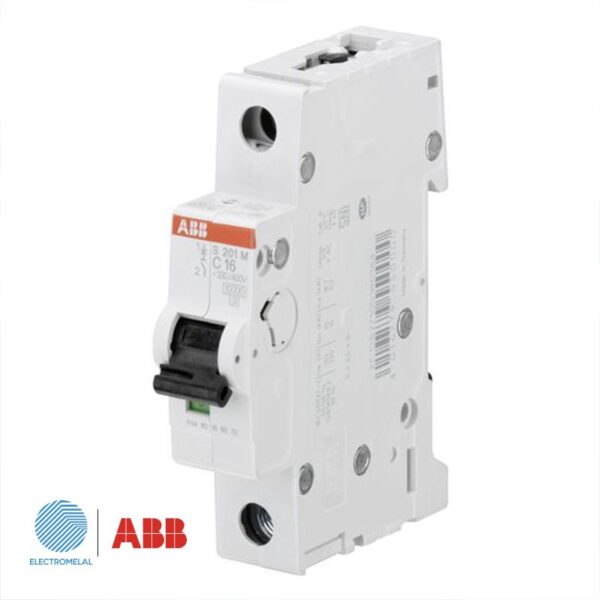

کلید مینیاتوری 2CDS271001R0634 ,S201M-C63

کلید مینیاتوری S201M-C63، کلیدی حفاظت کننده در برابر اضافه جریان و اتصال کوتاه می باشد. این کلید تک پل بوده و از نوع کندکار تیپ C می باشد. این کلید بیشتر استفاده صنعتی داشته و از قدرت قطع 10 کیلو آمپری بهره می برد.کلید مینیاتوری S201M-C63 در بازار با کد محصول ABB 2CDS271001R0634 نیز شناخته می شود.

تماس بگیرید

کلید مینیاتوری 2CDS271001R0634 ,S201M-C63
کلید مینیاتوری 2CDS271001R0634 ,S201M-C63

کلید مینیاتوری  2CDS271001R0634 ,S201M-C63 تک پل و از نوع کند کار تیپ C بوده که از آن برای حفاظت از تجهیزات صنعتی استفاده می شود. در ادامه به تفصیل درباره کلید مینیاتوری توضیح می دهیم.

کلید مینیاتوری چیست؟

کلید مینیاتوری  2CDS271001R0634 ,S201M-C63 یا فیوز مینیاتوری( Miniature Circuit Breaker  که اختصارا MCB نامیده می شود)، وسیله ای است که در برابر اتصال کوتاه و یا عبور جریان اضافی و غیر مجاز از تجهیزات الکتریکی خانگی و صنعتی محافظت میکند.

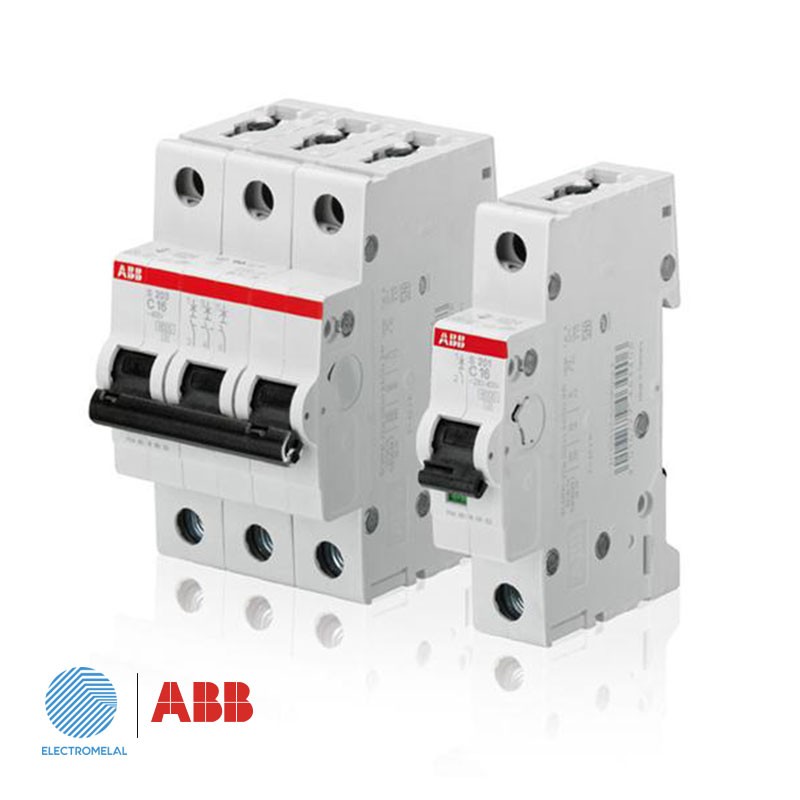

کلید مینیاتوری، وسیله ای محافظتی در چهار نوع تک پل، دو پل، سه پل و چهار پل و در رنج های مختلفی از ولتاژ و جریان در دو نوع AC و DCتولید میشود.

تقسیم بندی فیوز های مینیاتوری با توجه نوع کاربرد آن

کلید های مینیاتوری از نظر کاربرد به تیپ های B روشنایی، C موتوری، D ترانسفورماتوری، K قدرت، Z بسیار حساس تقسیم می شوند که به اختصار در زیر توصیف می شوند.

کلید مینیاتوری تیپ B، روشنایی:

کلید مینیاتوری نوع B عموما در مصارف خانگی و روشنایی کاربرد دارند. کلید مینیاتوری ها در جریان اضافه بار بین ۳ تا ۵ برابر جریان نامی در زمان مشخص (با توجه به منحنی قطع )، مدار را قطع می کنند و حساسیت مناسبی برای کاربردهای عادی خانگی دارند. این کلید به فیوز مینیاتوری تندکار نیز معروف است. کلید های مینیاتوری های تندکار زمان قطع کمتری نسبت به فیوزهای کندکار داشته و به همین دلیل در مصارف روشنایی استفاده می‌شوند.

کلید مینیاتوری تیپ C، کلید مینیاتوری S201M-C63 :

کلید مینیاتوری  2CDS271001R0634 ,S201M-C63 نوع C بیشتر کاربرد صنعتی دارند. این کلیدها در جریان اضافه بار بین ۵ تا ۱۰ برابر جریان نامی در زمان مشخص(با توجه به منحنی قطع )، مدار را قطع می کنند و زمان قطعشان از تیپ B بیشتر است. این کلید مینیاتوری به فیوز مینیاتوری کندکار نیز معروف است. فکلید مینیاتوری های کندکار در برابر عبور جریان بیش از حد واکنش ملایم تری از خود نشان می‌دهند و برق را دیرتر قطع می‌کنند. با این‌همه واکنش این کلید مینیاتوری ها در برابر جریان اتصال کوتاه تقریباً لحظه‌ای است.

کلید مینیاتوری  2CDS271001R0634 ,S201M-C63، از تیپ C می باشد و مناسب مصارف صنعتی است.

ساختار فیوز مینیاتوری  2CDS271001R0634 ,S201M-C63:

کلید مینیاتوری  2CDS271001R0634 ,S201M-C63 از دو مکانیزم برای عملکرد خود استفاده می‌کند، تشخیص جریان اتصال کوتاه به وسیله یک سیم‌پیچ (Electro-Magnetic Protection)که دارای تعداد دور کم و قطر زیاد می‌باشد. تشخیص جریان اضافه به عهده یک فلز (Thermal Protection Bimetal) می‌باشد که بوسیله عبور جریان مدت دار بیش از جریان نامی گرم شده و بر اثر خم شدن باعث عمل کنتاکت فیوز شده و مدار را قطع می‌کند.

درون سیم پیچ کلید مینیاتوری  2CDS271001R0634 ,S201M-C63 یک زبانه وجود دارد که به هنگام وجود اتصال کوتاه در مدار، این سیم پیچ یا بوبین مغناطیس شده و زبانه ای که داخل آن است با ضربه به سیستم عملگر کلید مینیاتوری (Moving Contact)، باعث می شود کنتاکت های ثابت و متحرک از هم جدا شده و برق از مدار خارج گردد.

در زیر این سیم پیچ یک سیستم جرقه گیر (Arc Chamber) یا خفه کننده وجود دارد که جرقه های ناشی از قطع و وصل کلید را از یک جرقه بزرگ به تعداد زیادی جرقه کوچک تبدیل کرده و اثر آن را خنثی میکند. آرک چمبر وظیفه کاهش صدا و قدرت جرقه و خروج گاز جرقه را برعهده دارد و باید از مواد مقاوم در برابر جرقه (کاغذ نسوز) و رطوبت (فلز گالوانیزه) تهیه شده باشد. جهت کاهش تاثیر جرقه، کنتاکت‌ها باید از آلیاژ مس با خلوص بالا با آبکاری نقره تهیه شده باشند.



مشخصات کلید مینیاتوری:

کلید مینیاتوری ABB S201-C2

1- سری و تعداد پل: کلید مینیاتوری ABB، با شماره گذاری S20X  آغاز می شوند و عدد آخر نشان دهنده تعداد پل کلید است.

 2- تیپ یا نوع فیوز مینیاتوری: همانطور که گفته شد فیوز های مینیاتوری دارای5 تیپ مختلف B روشنایی، C موتوری، D ترانسفورماتوری، K قدرت، Z بسیار حساس است که خصوصیات هر کدام را در فوق میتوانید مطالعه نمائید.

3- جریان نامی (In): حداکثر جریانی است که کلید مینیاتوری توانایی تحمل آن را دارد و جریانی بیش از جریان نامی را از مدار خارج میکند. عمده کلید های مینیاتوری از جریان اسمی کمتر از 1 آمپر تا 125 آمپر بهره میبرند.

4- ولتاژ کاری (Vn): این عدد نشان میدهد کلید مینیاتوری در چه محدوده ای از ولتاژ کار میکند.

5- قدرت قطع زیر بار (Ics)قدرت قطع کلیدهای حفاظتی در واقع ماکزیمم جریان موثری است که آن کلید قادر به قطع آن است. بنابراین چنانچه کلیدی از قدرت قطع پایینتری نسبت به ماکزیمم جریان اتصال کوتاه باس مربوطه برخوردار باشد در عمل قادر به قطع جریان اتصال کوتاه نبوده و خود نیز دچار تخریب می شود. بنابراین یکی از فاکتورهای مهم در انتخاب کلیدهای حفاظتی قدرت قطع آنها می باشد.در انتخاب کلید مینیاتوری لازم است جریان اتصال کوتاه مدار در محل استقرار فیوز محاسبه شود و فیوزی که قدرت قطع لازم را دارا می باشد انتخاب شود.

6- کلاس حرارتی:بر طبق استاندارد IEC 60898 در ارتباط با آزمون های حفاظتی در برابر شوک های الکتریکی و گرمای غیر عادی و غیر قابل اشتعال بودن کلید های قابل قطع زیر بار، کلاس هایی برای آن ها دسته بندی می شود. این دسته بندی بر اساس میزان مجذور جریان عبوری در ثانیه از کلید می باشد.

Class1: بدون محدودیت

Class2: حداکثر تا 160,000 A2S

Class3: حداکثر تا 55,000 A2S


سایر اطلاعات مورد نیاز جهت نصب و کارکرد کلید مینیاتوری  2CDS271001R0634 ,S201M-C63 در کاتالوگ ضمیمه درج شده است. برای خرید این  کلید مینیاتوری می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر  کلید مینیاتوری می توانید از صفحه کلید مینیاتوری استفاده کنید، همچنین می توانید با استفاده از فیلترهای  کلید مینیاتوری کالای مورد نظر خود را از بین انواع  کلید مینیاتوری انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی برای خرید انواع  کلید مینیاتوریABB می‌توانید با شماره‌های زیر تماس بگیرید.

خرید رله SSR گریگو

برند

ABB

انتخاب گارانتی

نوع کلید مینیاتوری

تیپ کلید مینیاتوری

جریان

مدل کلید مینیاتوری ABB

قدرت قطع مینیاتوری

ولتاژ کاری

طول عمر مکانیکی مینیاتوری

طول عمر الکتریکی مینیاتوری

2CDS271001R0634-miniature-circuit-breaker-s200m-1p-c-63-ampere.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
