کلید اتوماتیک غیرقابل تنظیم 3200 آمپر ای بی بی

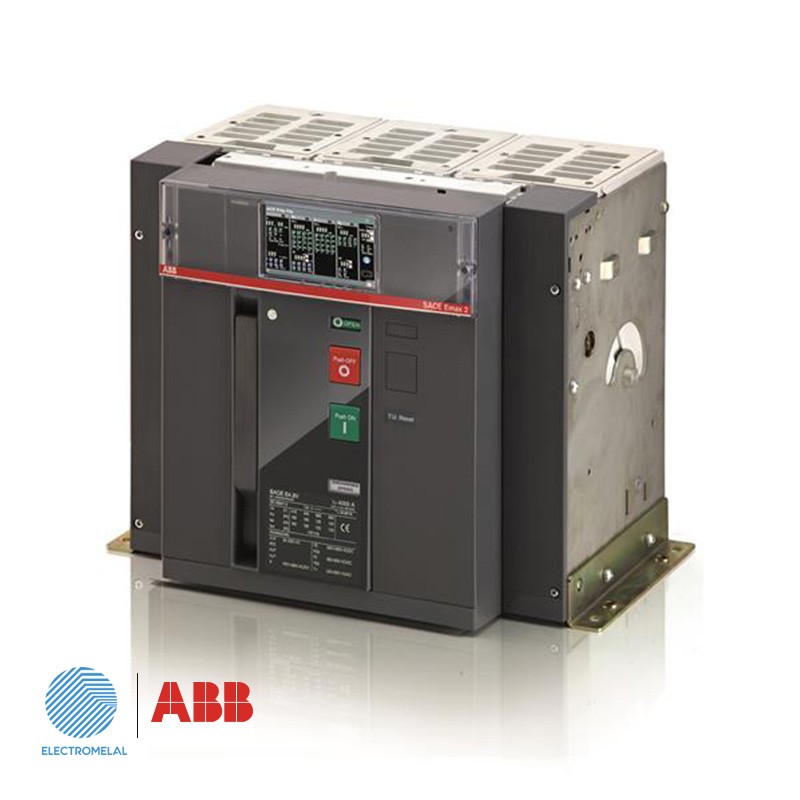

کلید اتوماتیک غیرقابل تنظیم 2500 آمپر ای بی بی کد E4.2N 3200 Ekip Dip LI 3p F HR از سری کلیدهای اتوماتیک ABB می باشد. قدرت قطع E4.2N 3200 Ekip Dip LI 3p F HR مقدار 66 کیلو آمپر است. این کلید برای کنترل و حفاظت مدار در برابر اضافه جریان و اتصال کوتاه استفاده می­شود.

تماس بگیرید

موجود

کلید هوایی ثابت 2000 آمپر سه پل ABB
کلید اتوماتیک غیرقابل تنظیم 3200 آمپر ای بی بی

تماس بگیرید

کلید اتوماتیک غیرقابل تنظیم 2500 آمپر ای بی بی

کلید اتواماتیک غیرقابل تنظیم E4.2N 3200 Ekip Dip LI 3p F HR  که در بازار با کد محصول ABB 1SDA071141R1 نیز شناخته می شود، سه پل با قدرت قطع 66 کیلو آمپر بوده که برای کنترل و حفاظت از مدار در برابر اضافه جریان و اتصال کوتاه استفاده می­ شود.

کلید اتوماتیک چیست؟

کلید اتوماتیک یا کلید قدرت (Circuit Breaker) یکی از انواع کلیدهای الکترومکانیکی فشار ضعیف است که با باز یا بسته شدن کنتاکتهای آن، قطع و وصل مدار الکتریکی انجام می­پذیرد. کلید اتوماتیک علاوه بر قطع و وصل جریان اسمی قادر به قطع و وصل جریان اتصال کوتاه و در نتیجه حفاظت سایر تجهیزات شبکه می­باشد. کليد اتوماتيک داراي سه کنتاکت اصلي (قدرت) و تعدادي کنتاکتهاي فرعي (کمکي) و کنتاکتهاي جرقه ­گير مي­باشد. شناخت و انتخاب درست کلید اتوماتیک از اهمیت زیادی در طراحی و بهره­ برداری صحیح برخوردار است.

مزایای استفاده از کلید اتوماتیک

–          امکان حفاظت مدار و سایر المانهای شبکه با استفاده از کلید اتوماتیک در برابر اضافه جریان و اتصال کوتاه

–          امکان قطع سه فاز به صورت همزمان. (در حالی که کلید فیوز این قابلیت را ندارند.)

–          امکان ارسال سیگنال برای کلیدهای دیگر یا المانهای حفاظتی شبکه در صورت رخ دادن خطا در سیستم. (این کار با استفاده از کنتاکتهای کمکی کلید اتوماتیک انجام می­شود)

–          امکان ورود اتوماتیک یا دستی ژنراتور اضطراری یا ترانسفورماتور در شبکه توزیع برای ادامه کار شبکه یا انجام تعمیرات دوره­ ای

–          امکان به کارگیری مجدد کلید اتوماتیک پس از قطع مدار در اثر جریان زیاد یا اتصال کوتاه بلافاصله بعد از رفع خطا

–          قابلیت مانیتورینگ وضعیت کلید در اتاق کنترل با استفاده از کنتاکتهای فرعی (کمکی) تعبیه شده در کلید اتوماتیک.



پارامترهای ولتاژی و جریانی کلید اتوماتیک شرکت ABB

کلید اتوماتیک ABB دارای کمیات و مشخصات متعددی است که شناسایی آنها برای انتخاب صحیح لازم می­باشد. در این قسمت به اختصار به معرفی این پارامترها می­پردازیم.



ولتاژ نامی کار Ve: ولتاژی است كه ظرفیت قطع و وصل كلید بر اساس آن مشخص می­گردد و برابر ولتاژ فاز به فاز سیستم است.

ولتاژ نامی عایقی Vi: تعیین کننده مقدار ولتاژ تست فرکانس صنعتی و فاصله عایقی خزشی است. حداکثر ولتاژی که می تواند در سیستم پدید آید نبایستی از Vi بیشتر باشد.

ولتاژ ضربه ای یا ایمپالس Vimp: تعیین کننده مقدار ولتاژ تست ضربه­ای است که کلید قادر به تحمل آن می­باشد.

جریان نامی كلید In:جریانی است که کلید به طور دائم میتواند تحمل کند این جریان برابر با Ith است و با Iu نیز معرفی می­گردد.

جریان بار تنظیمیIr: این پارامتر برای كلیدهای اتوماتیک با رله حرارتی و الکترونیکی، همان اضافه بار قابل تنظیم می­باشد . بطور مثال در برخی از کلیدها این میزان را از 0.6 تا 1 می توان تنظیم نمود و این بدین معنی است که در یک کلید با جریان نامی ۱۰۰ آمپر می توان کلید را از ۶۰ تا ۱۰۰ آمپر تنظیم نمود .

 قدرت وصل Icm :این کمیت قابلیت کلید برای وصل جریان اتصال کوتاه را مشخص می­کند. از آنجا که پیک جریان اتصالی در لحظات اولیه، بیشترین مقدار جریان اتصالی است لذا Icm بایستی حداقل برابر پیک جریان اتصال کوتاه نامتقارن در محل نصب کلید باشد.

قدرت قطع: بیشترین جریانی است که کلید قادر به قطع آن می­باشد و 1.5 الی 2.2 برابر کوچکتر از قدرت قطع است قدرت قطع به دو صورت بیان می شود:

الف) قدرت قطع نهایی Icu: حداکثر جریان (مقدار موثر بر حسب کیلو آمپر) اتصالی است که کلید قادر به قطع آن است. این جریان تحت شرایط خاص و ترتیب O-T-CO تست می­گردد و بعد از تست، کلید ممکن است قادر به کار مجدد با جریان اسمی نباشد. در طراحی سیستم، مقدار Icuبایستی بزرگتر یا حداقل برابر جریان اتصال کوتاه سه فاز در محل نصب کلید باشد.

ب) قدرت قطع سرویسIcs: مقدار جریانی است که در شرایط تست با ترتیب سخت تری یعنی O-t-CO-t-CO (یعنی سه بار قطع کردن جریان Isc) صورت میگیرد و بعد از تست، کلید بایستی قادر به کار مجدد با جریان نامی باشد. بنابراین Isc قابلیت کلید برای کار نرمال است بعد از اینکه سه بار جریان اتصالی قطع شده است. مقدار Isc بر حسب درصدی از Icu بیان می گردد.

قدرت تحمل کوتاه مدت Icw:حداکثر جریانی است که کلید برای مدت زمان معینی قادر به تحمل آن از نظر حرارتی و الکترودینامیکی است. حداقل زمان تحمل برابر 0.05 ثانیه، و سایر مقادیر استانداردی برابر 0.1, 0.25, 0.5 و 1 ثانیه می­باشد. حداقل جریان Icw برای جریانهای اسمی بالاتر از 2.5 کیلو آمپر برابر 30 کیلو آمپر و برای جریانهای اسمی کمتر از 2.5 کیلو آمپر بزرگترین رقم بین 5 کیلو آمپر و 12In می­باشد.

جریان اتصال کوتاه کلید Im :این مقدار برای کلیدهای اتوماتیک با رله مغناطیسی از ۵ تا ۱۰ برابر جریان نامی کلید قابل تنظیم می­باشد. این مقدار در کلید های هوایی از ۲ تا ۱۵ برابر جریان نامی است .بطور مثال در یک کلید با جریان نامی ۶۳۰ آمپر جریان اتصال کوتاه می توان از ۲۲۵۰=۶۳۰*۵  تا ۶۳۰۰= ۶۳۰*۱۰ آمپر تنظیم نمود.

نکته: از آنجا که کلیدهای کامپکت دارای تنظیم زمان اتصال کوتاه نیستند، پارامترIcw و Im فقط برای کلید هوایی تعریف می­شود.

برای اطلاع از مشخصات دقیق کلید اتوماتیک  ABB 1SDA071141R1، ABB E4.2N 3200 Ekip Dip LI 3p F HR میتوانید به کاتالوگ پیوست مراجعه فرمایید.

منحنی مشخصه زمان – جریان کلید اتوماتیک ABB

برای تمامی کلیدهای اتوماتیک نموداریهایی وجود دارد که بر طبق آن کلید در شرایط مختلف کاری از خود عکس العمل نشان میدهد. از آنجا که نمودار زمان جریان به صورت خطی نبوده و شبه لگاریتمی میباشد، معمولا سازندگان کلید این نمودارها را در اختیار طراحان قرار می­دهند.در شکل زیر نمونه ای از این منحنی­ها نشان داده شده است.

برق و صنعت بین الملل (الکتروملل)تامین کننده کلیدهای اتوماتیک و هوایی ABB در ایران بوده و آماده ارائه خدمات مشاوره، طراحی و فروش محصولات ABB می باشد. جهت مشاوره و فروش با مهندسین فروش برق و صنعت بین الملل تماس حاصل نمایید.
