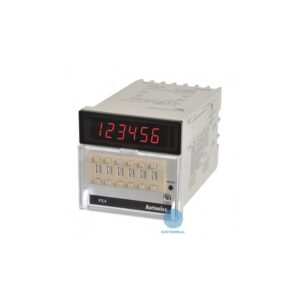

کانتر و تایمر آتونیکس سری FX/FXH/FXL

کانتر و تایمرآتونیکس سری FX/FXH/FXL, این سری از کانترها قابلیت زمانبندی و شمارش بصورت افزایشی و کاهشی با امکان تنظیم علامت اعشار را دارا می باشد. این کانترها دارای دیپ سوئیچ برای تغییر حالت های NPN/PNP است و در مدل های 4 رقم و 6 رقم موجود می باشد. از دیگر ویژگی های دیگر این کانتر ها می توان به سرعت شمار بالا، حالت های مختلف شمارش، شمارش معکوس و مدهای متنوع خروجی (16 حالت خروجی) اشاره کرد.

تماس بگیرید

کانتر و تایمر آتونیکس سری FX/FXH/FXL
کانتر و تایمر آتونیکس سری FX/FXH/FXL

کانتر یا شمارنده دیجیتال چیست ؟

کانتر یا شمارنده (Counter) دستگاهی الکترونیکی است که تعداد دفعات انجام یک عملیات را شمارش می کند و آن را ذخیره کرده و نمایش می دهد. به وسیله این دستگاه می توان عملیات شمارش و کنترل تعداد محصولات را با دقت بیشتر انجام داد. برای اپراتور انسانی شمارش یک فرآیند به صورت مکرر و به تعداد زیاد کار دشواری است در نتیجه کانتر (شمارنده) می تواند تعداد شمارش زیاد را با دقت بالا انجام دهد و دلیل کاربرد اصلی کانتر یا شمارنده در اتوماسیون صنعتی به خاطر همین موضوع می باشد.

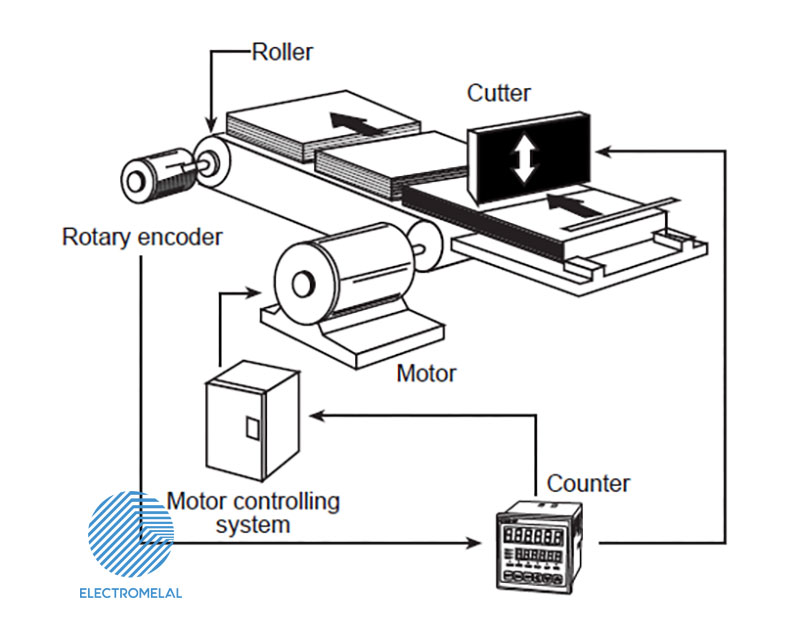

به عنوان مثال برای بسته بندی بیسکوییت در جعبه باید تعداد مشخصی بیسکوییت شمارش شده و بعد از قرار گرفتن در جلد پلاستیکی در کارتن قرار گیرد. با استفاده از یک سنسور نوری نصب شده بالای تسمه نقاله که به یک کانتر نصب شده به راحتی میتوان تعداد (مثلا 25) را روی کانتر تنظیم کرد تا بعد از رسیدن به عدد 25 فرمان بسته بندی را بدهد. بعد از ارسال فرمان بسته بندی توسط کانتر به دستگاه برش پلاستیک، دوباره کانتر ریست شده و این روند تکرار می شود.

کانترها در سه مدل مکانیکی، تام ویل (thumbwheel) و دیجیتال موجود می باشند و از نظر تیپ می توانند به تیپ های با رله، بدون رله، با قابلیت ریست و بدون قابلیت ریست تقسیم بندی شوند.

کانترهای دیجیتال دارای صفحه نمایش LCD یا سون سگمنت بوده و میتوان به راحتی با فشردن دکمه های روی دستگاه وارد setting دستگاه شد وعدد دلخواه را روی آن تنظیم کرد. کانترهای دیجیتال شباهت بسیار زیادی از نظر عملکرد با کانترهای تام ویل دارند فقط نوع تعریف عدد برای آنها متفاوت است. از ویژگیهای اصلی این نوع کانترها می توان به سرعت بالا، تنظیم راحت، قابلیت مشاهده صفحه نمایش درتاریکی، تعریف مدهای مختلف کاری (شمارش به صورت افزایشی یا کاهشی)، قابلیت تعریف ریست اتوماتیک یا ریست دستی، قابلیت کار با ورودیهای مختلف اعم از سیگنال سنسور، بدون ولتاژ و ولتاژ AC اشاره کرد.

برخی کانترهای دیجیتال دارای باطری داخلی بوده و در صورت قطع تغذیه، آخرین وضعیت شمارش را در خود حفظ کرده و بعداز وصل مجدد برق کار خود را به درستی ادامه می دهند و نیازی به ریست کردن کانتر نیست. همچنین انواعی از کانترهای دیجیتال دارای دو خروجی مختلف بوده که به وسیله آن می توان دو عملکرد مختلف در عدد های مختلف برای کانتر تعریف کرد. مثلا تصور کنید در یک کارخانه تولید شکلات می خواهیم تعداد 30 شکلات را در بسته های کوچک قرار داده و سپس 10 بسته کوچک را در کارتن قرار دهیم. برای انجام این کار به کانتری با 2 رله و قابلیت تعریف دوعدد نیاز داریم.

تایمرهای دیجیتال و تام ویل دارای مدهای کاری مختلفی هستند که بسته به نیاز می توان از آنها بهره برد. البته باید توجه داشت که هر قابلیتهای یک کانتر بیشتر شود قیمت آن نیز افزایش خواهد یافت.



طبقه بندی کانترها:

شمارنده های دیجیتال معمولا دارای مدهای کاری مختلفی هستند به صورت کلی می توان 2 مد کاری زیر را تعریف کرد:

  •  در حالت اول (مد ۱) دستگاه عددی را به عنوان نقطه شمارش نهایی دریافت می کند و پس از شروع عملیات شمارش به محض رسیدن شمارنده به این عدد رله خروجی دستگاه وصل می گردد.
  •  در حالت دوم (مد 2) دستگاه فقط به عنوان شمارنده عمل می نماید، در این حالت دستگاه خروجی ندارد. این دستگاه ، دستگاهی بسیار پر کاربرد در صنایع تولیدی می باشد.

کاربرد کانتر یا شمارنده دیجیتال:

شمارنده ها (Counter) ابزارهای اساسی مورد استفاده در فرایند خودکار یا اتوماسیون در صنایع گوناگون می باشند. شرکت آتونیکس طیف وسیعی از شمارنده ها صنعتی را بر اساس نیاز بازارهای جهانی طراحی و تولید نموده و مورد آزمایش قرار داده است. این سری از کانترهای آتونیکس همچنین دارای طراحی با قابلیت اطمینان بالا، قابلیت تعویض سریع، طراحی کوچک جهت صرفه جویی در فضای تابلو برق بوده و طراحی این تجهیزات قابل اعتماد و با قابلیت مصرف انرژی پانل ساخته شده و راه حل هایی را ارائه می دهد که موجب افزایش کارکرد و انعطاف و عملکرد مناسب تر می شود.

ویژگی های کانتر و تایمر آتونیکس FX/FXH/FXL :

  1. سری FX/FXH/FXL هم کانتر و هم تایمر بوده و در دو مدل 4 یا 6 دیجیت ساخته می شود. نوع تنظیم عدد به وسیله دکمه های مکانیکی(thumbwheel switches) انجام می پذیرد.
  2. این سری بسیار شبیه سری CT  است با این تفاوت که تمامی قابلیتهای ذکر شده به جای اینکه با ورود به منوی دستگاه انجام شود، با تغییر وضعیت deep switch های نصب شده در پشت کانتر انجام میپذیرد. همچنین حداکثر سرعت شمارش این سری کمتر از سری CT می باشد.
  3. در این سری ورودی CP1و CP2 دقیقا همان کارکرد INA و INB در سری CT را دارند.

انواع مدل های کانتر و تایمر آتونیکس سری FX/FXH/FXL:

تنوع کانتر و تایمر قابل برنامه ریزی آتونیکس بسیار زیاد است و در سایزها و اشکال مختلف با ویژگی‌های کاربردی متفاوت ساخته می‌شوند. جایگزین کردن یک کانتر و تایمر قابل برنامه ریزی با کانتر و تایمر قابل برنامه ریزی دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع کانتر و تایمر قابل برنامه ریزی Autonics در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

AUTONICS

انتخاب گارانتی

برند

تعداد دیجیت (رقم) کانتر

نوع کانتر

نوع نصب

نوع تحریک کانتر

نوع تنظیم کانتر

سایز کانتر (ارتفاعH-عرضW)

نوع عملکرد کانتر

ولتاژ تغذیه

FX_FXH_FXL.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
