کابل انکودر CID6S-5

کابل انکودر CID6S-5 یکی از کانکتورهای انکودر و محصول آتونیکس است. این محصول از سری کابل‌های CID، حدود 0.2 پوند وزن دارد. کابل انکودر CID6S-5 برای سیگنال خروجی از نوع NPN opencollector و توتم پل (Totem Pole) مناسب است. منبع تغذیه این کابل از نوع DC است. تعداد پین های رابط این کابل انکودر 6 عدد است. رابط این کابل از نوع سوکت و طول کابل 5 متر است.

تومان

موجود

کابل انکودر CID6S-5 با توجه به ویژگی هایی که دارد، می تواند برای انواع متفاوتی از انکودرها مورد استفاده قرار گیرد. در این مقاله با کابل انکودر CID6S-5 بیشتر آشنا خواهید شد.

کابل انکودر  CID6S-5

انکودر چیست؟

انکودرها تجهیزاتی هستند کهتوانایی تبدیل حرکت مکانیکی دستگاه ها به پالس الکتریکی را دارند. از این کاربرد بیشتر برای بازخورد دادن به سیستم های کنترلی بهره گرفته می شود. برای ایجاد ارتباط با سیستم های کنترلی از کابل ها استفاده می شود. نوع اتصال کابل های سری CID سوکت یا پلاگ سوکت است.

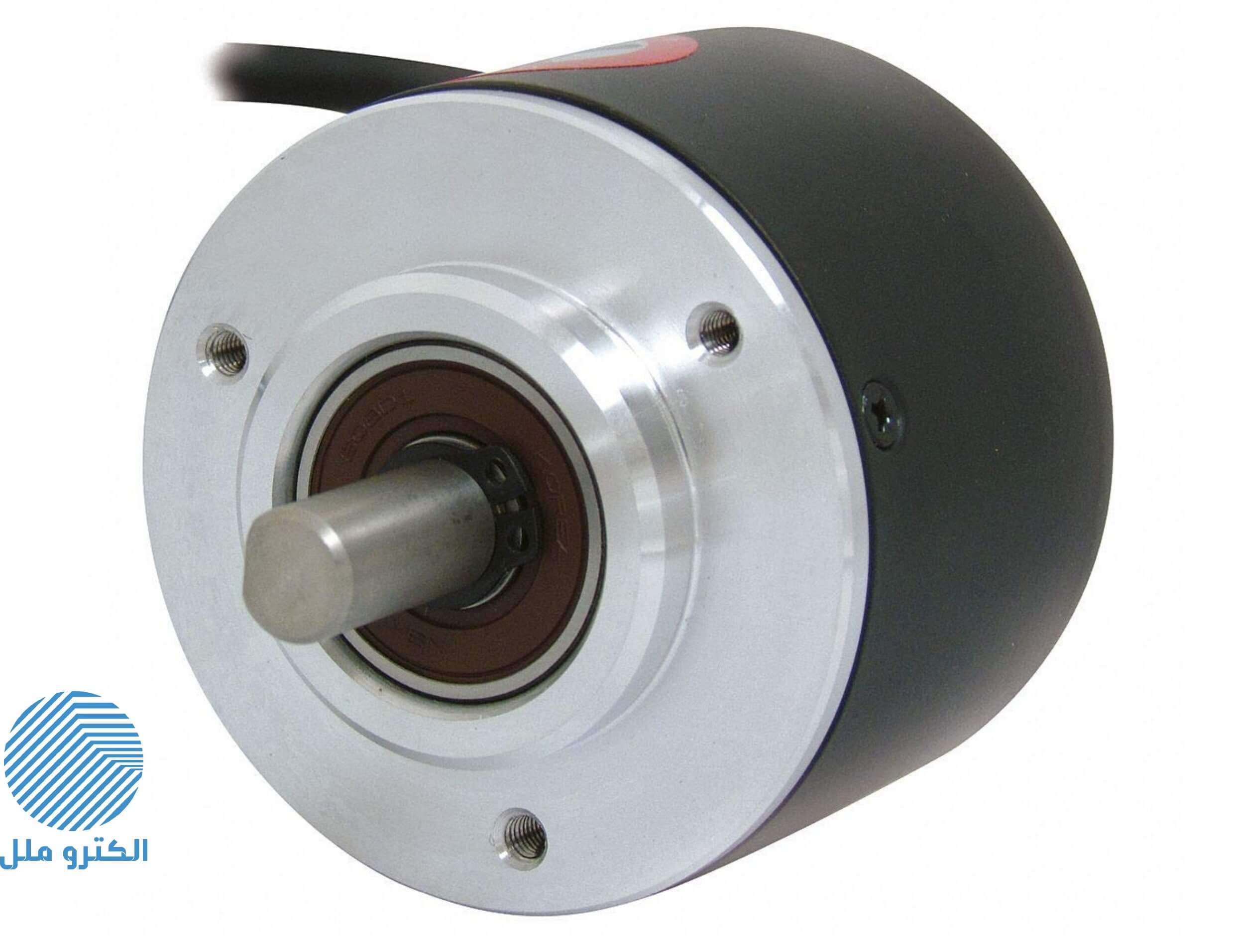

انکودر

کابل انکودرCID6S-5 می تواند برای هر یک از انواع انکودرها بر اساس ویژگی ها و کاربردهای مختلف مورد استفاده قرار گیرد. سوکت های خروجی کابل انکودرها اصولاً بین 6 تا 13 پین دارند. همچنین اندازه کابل می تواند بین 1 تا 50 متر متغیر باشد. کابل انکودر CID6S-5 دارای 5 متر طول می‌باشد.

قابل ذکر است که انکودرها دارای دسته بندی های مختلفی هستند. این دسته بندی ها در زیر بیان شده است:

– دسته بندی براساس ساختمان: انکودرهای چرخشی یا انکودرهای خطی؛

– دسته بندی براساس تکنولوژی: انکودر خازنی یا انکودر نوری یا انکودر مغناطیسی؛

– دسته بندی براساس سیگنال خروجی: انکودر مطلق و انکودر افزایشی؛

– دسته بندی براساس شفت: انکودرهای شفت دار یا انکودرهای بدون شفت.

خصوصیات کابل انکودر CID6S-5

کابل انکودر CID6S-5 از جمله کابل های اتصال استاندارد از سری CID برند آتونیکس است. کابل های این سری برای انواع مختلف انکودر و به طور ویژه انکودرهای برند آتونیکس طراحی شده است.

کابل انکودر CID6S-5 شش پین اتصال دارد و منبع تغذیه آن به صورت جریان مستقیم است. این محصول به صورت سوکتی است و طول آن 5 متر است.

کابل انکودر چیست؟

کابل انکودر، ابزاری است که خروجی انکودر را به سیستم های کنترلی متصل می کند. انتقال سیگنال توسط کابل انکودر با عوامل مختلفی ممکن است از بین برود. برخی از این عوامل عبارتند از: زمان زیاد انتقال، ظرفیت بالای کابل و EMI شدید. از این رو انتخاب صحیح کابل، بسیار مهم است.

انتخاب صحیح کابل انکودر

انتخاب کابل انکودر به کاربرد آن بستگی دارد، اما نکاتی هستند که در نظر گرفتن آن ها همیشه مهم است.

1- سیم کشی با زوج سیم تاب خورده باعث می شود خاصیت سلفی و خازنی در کابل به حداقل برسد. استفاده از این نوع سیم کشی برای فواصل طولانی کارآمد است.
2- حداقل از سیم 24 گیج استفاده شود.
3- شیلدینگ برای حفاظت در برابر نویز الزامی است. کابلی که تماما شیلد شده باشد، در محیط های پر از نویز عملکرد بهتری دارد.
4- برای کاهش افت ولتاژ در مدت طولانی، کابل با مقاومت و خازن کم توصیه می شود.
5- برای محیط های پر نویز، diffrential encoder با سیم کشی تفاضلی موجب فیلتر کردن نویزها می شود.
6- برای مسافت های طولانی، تقویت سیگنال با یک تکرار کننده (repeater) یا اسپلیتر انکودر انجام شود.
7- در انتخاب کابل به حفظ محیط زیست، سهولت در استفاده، هزینه کم، اندازه مناسب و در دسترس بودن دقت کنید.

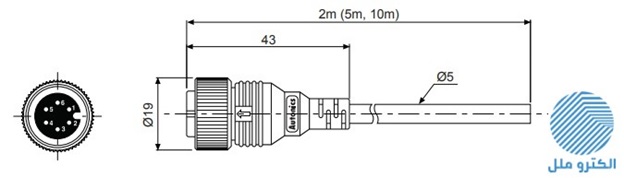

ابعاد کابل انکودر CID6S-5

در شکل زیر ابعاد کابل انکودر CID6S-5 قابل ملاحظه است.

 کابل انکودر



برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات آتونیکس از جمله کابل انکودرها در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران است. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

جهت آشنایی بیشتر با کابل انکودر CID6S-5 شما می توانید به کاتالوگ این محصول در قسمت فایل های ضمیمه مراجعه کنید.

انتخاب گارانتی

برند

نوع تغذیه

تعداد پین های کانکتور

نوع رابط

نوع خروجی انکودر

طول کابل

برند

AUTONICS

ENCODER CABLE CID SERIES.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
