چشم یک طرفه Optex CDD-11P

چشم یک طرفه Optex CDD-11P استوانه ای با قطر 18 می باشد و دارای فاصله دید 110 میلیمتری است و نوع خروجی آن PNP NO/NC بوده و ولتاژ کارکرد 10-30V/DC را داراست ، همچنین جنس بدنه آن فلزیست و 4 عدد سیم دارد و دارای اتصال سیم دار نیز می باشد.

تماس بگیرید

موجود

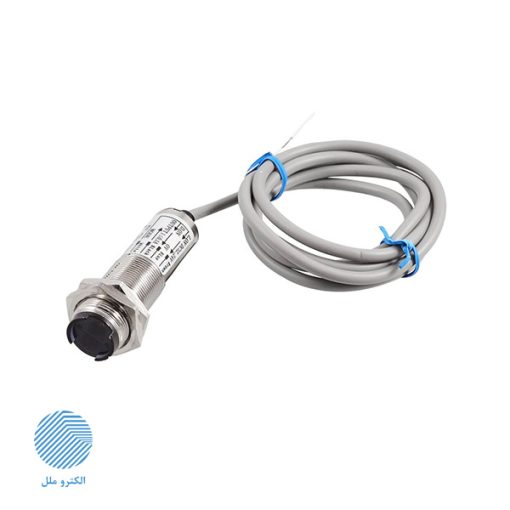

سنسور نوری Optex CDD-40N
چشم یک طرفه Optex CDD-11P

تماس بگیرید

چشم یک طرفه Optex CDD-11P دارای اتصال سیم دار با کابل دو متری می باشد.

چشم نوری چیست؟

چشم نوری یا سنسورچشمی به سنسوری گفته می شود که با استفاده از نور به پردازش و سنجش اجسام می پردازد. بر اساس چگونگی ارسال و دریافت نوراین سنسورها به سه دسته تقسیم بندی می شوند. سنسورهای نوری Photoelectric گونه ای از ابزارهای سنجش موقعیت هستند. مدار کنترلی این سنسورها از یک فرستنده Emitterکه منبع نور است و یک گیرنده Receiverکه نور ارسالی را دریافت می کند، تشکیل شده است. یک برد الکترونیکی سیگنال دریافت شده ی ضعیف را تقویت کرده و سیگنال تقویت شده منجر به تغییر در وضعیت خروجی سنسور می گردد. همگی ما با کاربرد ساده سنسور نوری در ورودی یک فروشگاه، به منظور مطلع ساختن فروشنده از حضور مشتری، آشنا هستیم. البته این تنها یکی از کاربردهای این دسته از سنسورهاست.

سنسور نوری یک طرفه

روش های تشخیص در چشم نوری Scan Techniques

روش های تشخیص به شیوه هایی گفته می شود که یک سنسور نوری برای تشخیص اجسام (اهداف) استفاده می کند. در موارد مختلف بهترین شیوه برای تشخیص به نوع هدف بستگی دارد. برخی اجسام کدر و برخی بسیار منعکس کننده هستند. در برخی کاربردها نیاز به تشخیص تغییر در رنگ اهمیت دارد. فاصله اندازه گیری نیز یک عامل مهم در انتخاب روش تشخیص است. برخی روش ها در فواصل دور می توانند مناسب باشند درحالی که برخی تنها برای اهداف نزدیک مناسب می باشند.

سنسور چشمی یک طرفه(Diffuse Photoelectric Sensor)

عملکرد آنها بدین گونه است که نور را ارسال می کنند و در درون خود به واسطه ی گیرنده ای که دارند حضور و یا عدم حضور جسم را شناسایی می کنند. فاصله دید در این دسته از سنسور چشمی از چند میلی متر تا حدود 2 متر بسته به مدل متغیر است.

optex-CD-series

سنسور چشمی آینه ای (retroreflective Photoelectric Sensor)

این دست از چشمهای نوری همانند چشمهای یک طرفه، فرستنده و گیرنده نور در یک دستگاه قراردارند ولی تفاوت در این است که نور به واسطه برخورد با آینه مخصوص بازتاب پیدا کرده و دوباره به گیرنده نوری برمی گردد. با استفاده از این آینه منشوری، نه تنها دقت چشم افزایش یافته بلکه فاصله دید تا حدود 5 متر افزایش می یابد
طزر کار این نوع چشم ها به شرح زیر است: امواج نوری از فرستنده تابیده می شوند. این امواج بعد از برخورد به آینه با زاویه 90 درجه نسبت به امواج برخورد کننده به آینه به طرف گیرنده برمی گردند. اگر جسمی بین سنسور و آینه قرار گیرد مانع بازگشت نور به گیرنده شده و سنسور وجود جسم را تشخیص می دهد.

چشم دو طرفه (Through-Beam Photoelectric Sensor)

در چشم دو طرفه فرستنده و گیرنده نور در دو دستگاه جداگانه نصب شده اند. فرستنده و گیرنده رور به روی هم قرار گرفته و وجود یا عدم وجود جسم را تشخیص می دهند.فاصله دید چشم های نوری دو طرفه به چندین کیلومتر هم میرسد. از این نوع چشمها برای حفاظت مناطق نظامی یا زمینهای بایر استفاده میشود.
چشم الکترونیکی نیز مانند سنسور القایی و دیگر سنسورها دارای ویژگی هایی خاص هستند که در صنعت بسته به کاربردهای آنها می توان از آنها استفاده نمود. چشم نوری انواع دیگری هم دارد که در زیر چند مورد توضیح داده می شود.



رنگ نور استفاده شده در چشمهای نوری

در چشم نوری (Photoelectric Sensor) بسته به نوع کاربرد، طول موج نور استفاده شده متفاوت است. اکثر سنسورها از نور مادون قرمز برای تشخیص استفاده می کنند ولی از طیف رنگهای آبی، سبز، سفید، قرمز و قرمز پلاریزه شده در سنسورهای نوری بسته به کاربرد نیزاستفاده میشود.


سایر اطلاعات مورد نیاز جهت نصب و کارکرد چشم یک طرفه Optex CDD-11P در کاتالوگ ضمیمه درج شده است. برای خرید چشم یک طرفه Optex CDD-11P می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

برای مشاهده سایر سنسور های نوری می توانید از صفحه سنسور نوری استفاده کنید، همچنین می توانید با استفاده از فیلترهای سنسور کالای مورد نظر خود را از بین انواع سنسور نوری انتخاب کنید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی برای خرید انواع  سنسور نوری می‌توانید با شماره‌های زیر تماس بگیرید.

تماس با الکتروملل



انتخاب گارانتی

برند

نوع چشم

شکل ظاهری

جنس بدنه چشم

نوع نور استفاده شده

ولتاژ تغذیه

کمیت خروجی

نوع خروجی

نو ع اتصال

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر فاصله دید برای سنسور نوری یک طرفه

برند

Optex

چشم یک طرفه Optex CDD-11P

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
