پرشر سنسور Atek BT10-214-(0…1)B-G1/2

پرشر سنسور Atek BT10-214-(0…1)B-G1/2 از سنسورهای فشار سری BT10-214 برند Atek ترکیه می‌باشد. این ترانسمیتر فشار دیافراگمی قابلیت اندازه گیری فشار از 0 تا 4 بار را دارد. خروجی این سنسور (4-20)mA بوده و قطر دهانه آن G1/2 می‌باشد.

4,400,000 تومان

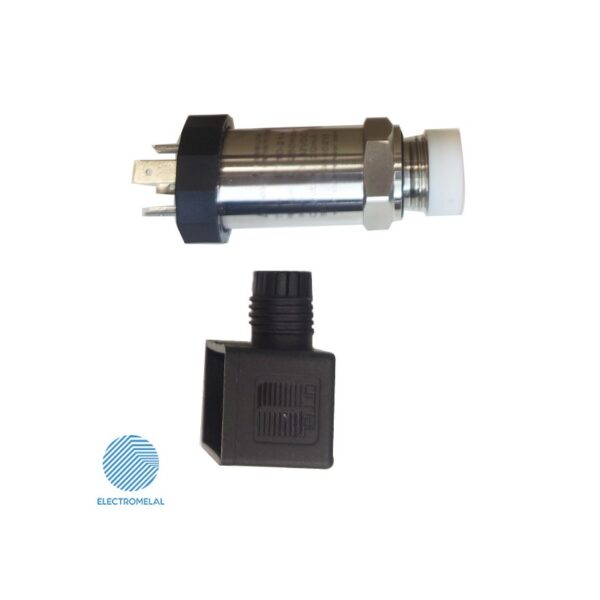

پرشر سنسور Atek BT10-214-4B-A-G1/2
پرشر سنسور Atek BT10-214-(0…1)B-G1/2

پرشر سنسور Atek BT10-214-(0…1)B-G1/2 بیشتر برای اندازه‌گیری اختلاف فشار استفاده می‌شود.

پرشر سنسور Atek BT10-214-(0…1)B-G1/2

Atek BT10-214-(0…1)B-G1/2 عموما از یک صفحه فلزی و یا نوع خاصی از پلیمرهای قابل ارتجاع ساخته می‌شوند. در صورتی که فشار یک مخزن را داشته باشیم، با جابجایی و یا کشیدگی دیافراگم می‌توان مقدار فشار مخزن دیگر را محاسبه نمود. سنسور فشار دیافراگمی در مواردی که امکان اندازه‌گیری فشار به صورت مستقیم وجود نداشته باشد استفاده می‌گردد.

BT10-214



ویژگی‌های سنسور فشار دیافراگمی

* مقاومت در برابر شرايط نامناسب، مانند دماهاي بالا و سيالات خورنده
* آب‌بندی دیافراگم‌ها و عدم نیاز به تجهیزات آب‌بندی
* دشواری در تعویض یا کالیبره کردن
* حساسیت کمتر نسبت به ارتعاشات محیطی

ساختار سنسور فشار دیافراگمی

در سنسور فشار دیافراگمی به دلیل حساسیت دیافراگم‌های غیرفلزی به مواد خورنده و ضربه، از دو دیافراگم استفاده می‌شود. دیافراگم اول که با سیال در تماس مستقیم است از جنس فولاد ضدزنگ بوده و دیافراگم دوم غیرفلزی است. بین این دو دیافراگم یک سیال که در برابر خوردگی و تراکم مقاوم است، وجود دارد. اغلب این سیال نوعی روغن سیلیکون است که ضربه و ارتعاش را جذب کرده و فشار را به دیافراگم غیرفلزی منتقل می‌کند.

سنسور فشار دیافراگمی Atek BT-10-214-10B-G1/2

انواع ترانسدیوسر فشار دیافراگمی

ترانسميتر فشار از سه قسمت اصلی تقويت كننده، مبدل (ترانسديوسر) و حس كننده ساخته شده‌اند. ترانسدیوسر فشار دیافراگمی به 4 دسته زیر تقسیم می‌شود.

* ترانسديوسر خازني
* ترانسديوسر سلفي
* ترانسديوسر مقاومتي
* ترانسديوسر پيزوالكتريك

انواع خروجی‌های سنسور فشار

خروجی سنسور فشار می‌تواند به صورت ولتاژ یا جریان آنالوگ باشد. مهمترین خروجی‌های آنالوگ (4-20) میلی آمپر و (0-10) ولت هستند. در بعضی سنسورها که به پرشر سوییچ هم معروف هستند خروجی به صورت رله بوده که در این سنسورها در صورتی که فشار به حد معینی برسد خروجی رله فعال می شود. در برخی سنسورهای فشار خروجی به هردو صورت آنالوگ و رله بوده که باعث افزایش قیمت این ترنسمیترها می‌گردد. انواعی از سنسورهای فشار نیز وجود دارند که خروجی را به صورت ترانزیستوری NPN یا PNP تولید می‌کنند.

با توجه به نیاز روز افزون کنترل و مشاهده فرآیندها با کامپیوتر و رکورد اطلاعات، شرکت های سازنده، قابلیت ارسال اطلاعات سنسور فشار توسط پروتوکل‌های مختلف را فراهم ساخته‌اند. در زمان خرید باید وجود یا عدم وجود این قابلیت ارسال اطلاعات را در کاتالوگ مد نظر داشته باشیم. از معروف‌ترین پروتکل‌های صنعتی Modbus RS485 می‌باشد.

انواع سنسورهای فشار

سنسورهای فشار آنالوگ

کاربرد این سنسورها در صنعت بسیار زیاد و دقت آن نسبت به سایر سنسورها بالاتر است. در نتیجه قیمت بالاتری نیز دارد. این سنسورها می‌توانند فشارهای بسیار پایین در حد چند میلی‌آمپر [میلی بار] را حس کرده و در خروجی خود آن را نمایش می‌دهند.

در پرشر سنسور Atek BT10-214-(0…1)B-G1/2 خروجی سنسور (4-20) میلی آمپر است.

سنسورهای فشار دیجیتال

این سنسورها فقط وجود یا عدم وجود فشار را نشان می‌دهد. در واقع به صورت صفر و یک عمل می‌کند. خروجی این نوع سنسورها به صورت رله، خروجی NPN یا PNP می باشد و نسبت به سنسورهای دارای خروجی آنالوگ قیمت پایین تری دارند. لازم به ذکر است منظور از دیجیتال در نامگذاری این نوع سنسورها وجود نمایشکر دیجیتال نیست بلکه منظور دیچیتال بودن خروجی سنسور می باشد.

سنسورهای فشار عقربه‌ای

سنسورهای فشار عقربه ای دارای مکانیزمی هستند که فشار ورودی به سنسور باعث انحراف عقربه می شود و هیچ واسطه ای برای تبدیل وجود ندارد. در صورتی که در دو مدل قبلی معرفی شده نیاز به تغذیه هم برای فعال شدن مدار الکتریکی و هم ایجاد خروجی سنسور نیاز است. سنسور فشار عقربه ای کاملا مکانیکی و پنوماتیکی است و نیازی به تغذیه ندارد.

سنسور فشار دیافراگمی Atek BT-10-214-10B-G1/2

هر یک از سنسورهای آنالوگ، دیجیتال و عقربه‌ای در قسمت‌های مختلف مورد استفاده قرار می‌گیرند.

سنسورهای فشار بر چه اساسی دسته‌بندی می‌شوند؟

سنسورهای فشار بر اساس نوع فشار اندازه‌گیری، بازه اندازه‌گیری، بازه دمای عملکرد، تکنولوژی، خروجی و کاربردشان دسته‌بندی می‌شوند. مهم‌ترین و رایج‌ترین دسته‌بندی، بر اساس فشار مورد اندازه‌گیری و خروجی دستگاه است.


برق و صنعت بین الملل (الکتروملل) در ایران آماده ارائه خدمات مشاوره، فروش پرشر سنسور Atek BT10-214-(0…1)B-G1/2 در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید. برای مشاهده سایر ترانسمیتر فشار می توانید از صفحه انواع ترانسمیتر فشار استفاده کنید، همچنین می توانید با استفاده از فیلترهای موجود کالای مورد نظر خود را از بین انواع سنسور فشار Pressure Sensor انتخاب کنید.

برند

Atek

انتخاب گارانتی

برند

نوع سنسور فشار

جنس بدنه سنسور

نوع و سایز اتصال

رنج فشار ورودی (نسبی)

خروجی سنسور فشار

کاربرد یا ویژگی خاص سنسور فشار

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

دقت اندازه گیری

BT10-214-(0...1)B-G1/2

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
