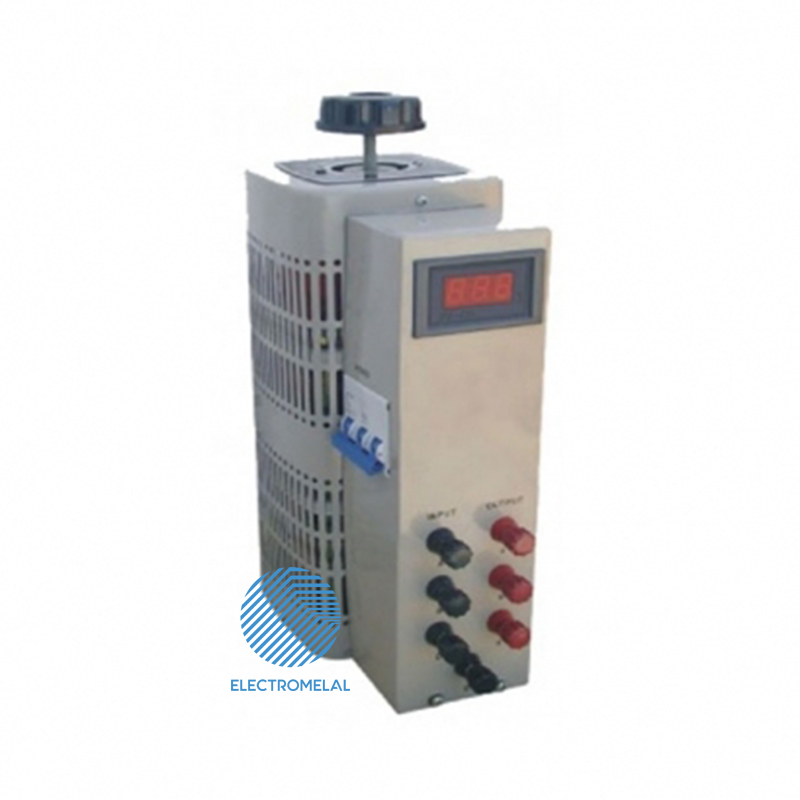

واریابل | واریاک سه فاز امگا OMGV 1.5K-3P

واریابل سه فاز امگا OMGV 1.5K-3P, یکی از انواع واریابل (واریاک یا اتوترانس متغیر) ازبرند امگا(OMEGA) می باشد. توان این واریابل (واریاک) سه فاز 1500 وات بوده و جریان هر فاز آن حداکثر 1.7×3 آمپر است. این واریابل با توجه به توان آن بیشتر برای کاربردهای صنعتی استفاده می شود.

تماس بگیرید

واریاک سه فاز امگا
واریابل | واریاک سه فاز امگا OMGV 1.5K-3P

تماس بگیرید

واریابل (واریاک) چیست؟

پیش از معرفی واریابل لازم است با ترانسفورماتور آشنا شویم.

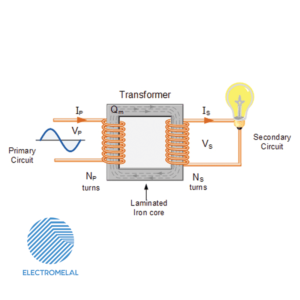

ترانس یا همان ترانسفورماتور از المانهای پرکاربرد صنعت برق می باشد. ترانس شامل دو یا چند سیم پیچ است که روی هسته آهنی پیچیده شده است. وظیفه ترانس تغییر سطح ولتاژ  AC (کاهش یا افزایش) می باشد. ساده ترین نوع ترانس، ترانس تک فاز است که دارای دو سیم پیچ بوده که به آنها سیم پیچ اولیه و ثانویه می گویند.

ترانس ها به دو دسته اصلی ترانس ایزوله و اتو ترانس تقسیم می شوند. در ترانس ایزوله سیم پیچ های پیچیده شده در اولیه و ثانویه از نظر الکتریکی از هم ایزوله هستند و تنها ارتباط آنها از طریق کوپل مغناطیسی ایجاد شده در هسته می باشد.

در اتو ترانس برای صرفه جویی در مقدار سیم (سیم پیچ) و برخی مزایای دیگر به جای اینکه دو سیم پیچ مستقل روی هسته بپیچند، تنها یک سیم پیچ استفاده شده که این کار باعت کوچک شدن حجم اتوترانس و کاهش قیمت آن نسبت به ترانس ایزوله می گردد. در اتو ترانس تعدادی ترمینال وجود دارد. دو تا از آنها وروردی هستند که ولتاژ وروردی به آن متصل می گردد که این ولتاژ عدد ثابتی است. حال بسته به اینکه چند خروجی برای اتوترانس در نظر گرفته شده باشد تعداد ترمینالهای خروجی متفاوت است. مثلا اگر یک اتوترانس 220 ولت به 110 ولت داشته باشم این اتوترانس دارای سه ترمینال خواهد بود که یکی از این ترمینالها بین ورودی و خروجی مشترک است.

واریابل که در بازار به آن واریاک ( و دربرخی موارد دیمر صنعتی یا اتوترانس) هم می گویند نوعی اتوترانس متغیر است. در حقیقت اگر به جای آن یک یا چند سر (ترمینال) خروجی در اتو ترانس از یک ولوم (اتصال لغزان) استفاده کنیم می توانیم ولتاژ خروجی را از صفر تا 100% ولتاژ ورودی تغییر دهیم.بدین ترتیب یک واریابل خواهیم داشت.
از اتوترانسفورماتورهای متغیر معمولا در مواردی که نیاز به تغییرات ولتاژ به طور کاملا پیوسته و خطی باشد استفاده میشود.



دیاگرام داخلی واریابل

 دلايل استفاده از واريابل(وارياک، اتوترانس متغیر، ديمر صنعتي) سه فاز امگا OMGV 1.5K-3P:

از اتوترانسفورماتور هاي متغير معمولاً در مواردي که نياز به تغييرات ولتاژ به طور کاملا پيوسته و خطي باشد استفاده مي‌شود که ولتاژ خروجي آن بدون هيچگونه در پرش و نواسان با شکل موج سينوسي کامل مي باشد.

 اين دستگاه ها در دو نوع تک فاز و سه فاز از 0.8 آمپر الي ۶۰۰ آمپر با تست عايقي بالاي 3 کيلو ولت موجود ميباشند و در دو مدل يکي جهت استفاده در تابلو هاي برق و ديگري به صورت آزمايشگاهي (کاوردار) عرضه مي شوند.

 جنس سيم پيچ داخل تمامي وارياک ها کاملاً از مس ميباشد که همين امر باعث بازده جرياني بالا و راندمان ۹۸% با توان حقيقي مي شود.

 داراي گواهينامه رتبه ي A مصرف انرژي از موسسه استاندارد و تحقيقات صنعتي که نشان دهنده کمترين مصرف انرژي و بيشترين کارايي مي باشد.

 موارد استفاده از واريابل(وارياک، اتوترانس متغیر، ديمر صنعتي) سه فاز امگا OMGV 1.5K-3P:

  1. قابليت استفاده به صورت منبع ولتاژ
  2. کنترل کيفيت کارخانجات صنعتي و نيروگاه ها و …
  3. افزايش و يا کاهش ولتاژ خط به زير رگوله کردن آن
  4. تست ولتاژ بالا و پايين تجهيزات الکترونيکي و الکتريکي
  5. تست ولتاژ شکست و آشکارسازي اثر ولتاژ قبل از شرکت در پروژه هاي تحقيقاتي
  6. آزمايشگاه هاي فشار قوي برق و الکترونيک (هنرستان ها، دانشگاه ها، کارخانجات و …)



کاربرد واريابل(وارياک، اتوترانس متغیر، ديمر صنعتي)سه فاز امگا OMGV 1.5K-3P:

  1. دستگاه هاي حفاظت کاتوديک
  2. دستگاه هاي تنظيم ولتاژ (استابلايزر)
  3. کنترل ولتاژ مستقيم قبل از يکسو کننده ها و…
  4. تغيير درجه حرارت در کوره هاي الکترونيکي و …
  5. جهت تغيير تعداد دورهاي ذغالي، فن هاي AC و …
  6. نصب در ورودي ترانس هاي High Voltage جهت تست عايقي و…
  7. جهت تنظيم روشنايي مورد نياز در سالن هاي بزرگ و سينماها و…
  8. تست  و کالبره کردن ولت مترها، آمپرمترها، وات مترها، کسينوس في متر ها و …

ويژگي هاي واريابل(وارياک، اتوترانس متغیر، ديمر صنعتي) سه فاز امگا OMGV 1.5K-3P:

  1. مجهز به کليد Off–On
  2. مجهز به فيوز مينياتوري در برابر اتصال کوتاه
  3. داراي يک ذغال يدک جهت هر يک از فازهاي داخل دستگاه
  4. ولتاژ خروجي متغير قابل تنظيم از 0 تا ۳۲۰ ولت در مدل هاي تکفاز و 0 تا ۵۲۰ در مدل هاي سه فاز
  5. قابليت تنظيم ولتاژ متغير خروجي تا حد ي1 ولت با دقت 1%
  6. داراي نمايشگر ولتاژ (V)خروجي به صورت ديجيتال LED

 نحوه تغييرات ولتاژ در واريابل(وارياک، اتوترانس متغیر، ديمر صنعتي) سه فاز امگا OMGV 1.5K-3P:

مکانيزم کنترل در اين دستگاه ها به صورت دستي با حرکت بازو ذغال جهت کنترل دقيق ولتاژ تا حد يک ولت مي باشد که توسط نمايشگر ديجيتال  LEDولتاژ خروجي را نشان مي دهد.ا
تو ترانسفورماتور هاي متغير براساس تغيير تعداد دور سيم پيچ ها عمليات تغيير ولتاژ را انجام مي دهند به اين صورت که با افزايش و يا کاهش تعداد دور سيم پيچ ها به وسيله بازوي متحرک دستي ميزان القاي ترانس را تغيير داده و در نتيجه ولتاژ مورد نياز کم و يا زياد مي شود (اتوترانسفورماتور هاي متغير سه فاز داراي يک محور گشتاور جهت کنترل همزمان هر يک از فاز ها مي باشد.)  اين روش تغيير ولتاژ هيچگونه تداخل با هارمونيکي توليد توليد نکرده و شکل موج سينوسي کامل (پيوستگي خطي ) خروجي ميدهد و هيچ امواجي را در منبع ورودي ايجاد نميکند. بالا بودن توان راندمان، دقت و کيفيت کنترل شده ولتاژ خروجي جزو خصوصيات مهم اين دستگاه مي باشند.

     مدار داخلی واریابل (واریاک)

تنوع واریابل سه فاز امگا بسیار زیاد است و در سایزها و اشکال مختلف با ویژگی‌های کاربردی متفاوت ساخته می‌شوند. جایگزین کردن یک واریابل با واریابل دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات واریابل در ایران آماده ارائه خدمات مشاوره، فروش و توزیع واریابل های OMEGA در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

omega

توان واریابل

ولتاژ ورودی

ولتاژ خروجی

تعداد فاز واریابل

دقت ولتاژ خروجی

صفحه نمایش

جریان خروجی واریابل

ابعاد واریابل

وزن

OMEGA-Catalog .pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
