واریابل | اتوترانس متغیر سه فاز گرین دات GDDM-203-P-VI

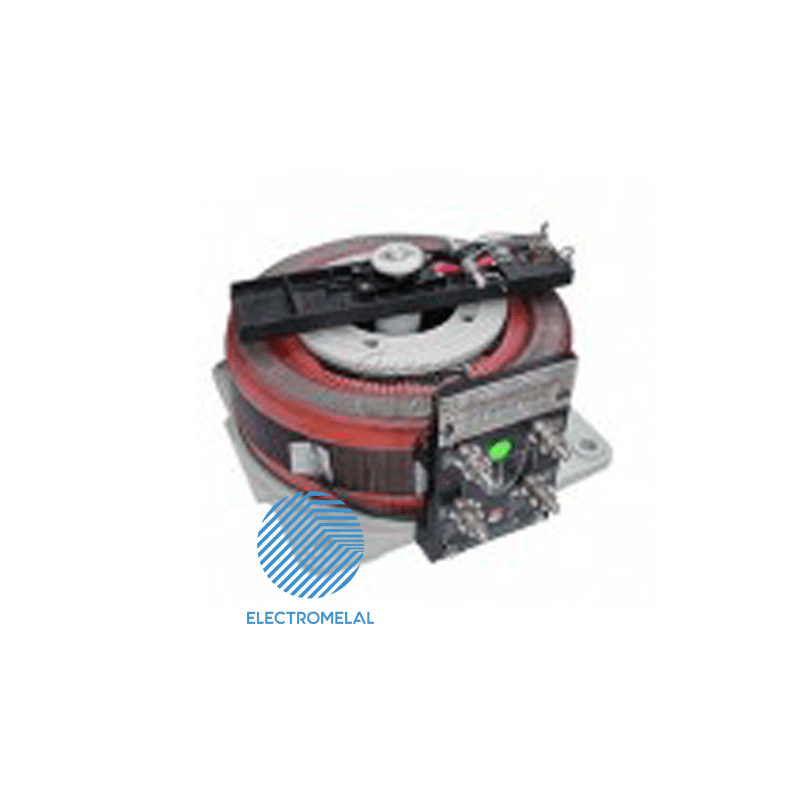

اتوترانس متغیر سه فاز گرین دات GDDM-203-P-VI, یکی از انواع اتوترانس متغیر (واریابل یا واریاک) ازبرند گرین دات(GreenDot) می باشد. توان این اتوترانس متغیر(واریابل) سه فاز 15000 وات بوده و جریان هر فاز آن حداکثر 20×3 آمپر است. این اتوترانس متغیر با توجه به توان آن بیشتر برای کاربردهای صنعتی استفاده می شود.

تماس بگیرید

واریابل | اتوترانس متغیر سه فاز گرین دات GDDM-163-P-VI
واریابل | اتوترانس متغیر سه فاز گرین دات GDDM-203-P-VI

تماس بگیرید

اتوترانس متغیر (واریابل) چیست؟

پیش از معرفی اتوترانس متغیر لازم است با ترانسفورماتور آشنا شویم.

ترانس یا همان ترانسفورماتور از المانهای پرکاربرد صنعت برق می باشد. ترانس شامل دو یا چند سیم پیچ است که روی هسته آهنی پیچیده شده است. وظیفه ترانس تغییر سطح ولتاژ  AC (کاهش یا افزایش) می باشد. ساده ترین نوع ترانس، ترانس تک فاز است که دارای دو سیم پیچ بوده که به آنها سیم پیچ اولیه و ثانویه می گویند.

ترانس ها به دو دسته اصلی ترانس ایزوله و اتو ترانس تقسیم می شوند. در ترانس ایزوله سیم پیچ های پیچیده شده در اولیه و ثانویه از نظر الکتریکی از هم ایزوله هستند و تنها ارتباط آنها از طریق کوپل مغناطیسی ایجاد شده در هسته می باشد.

در اتو ترانس برای صرفه جویی در مقدار سیم (سیم پیچ) و برخی مزایای دیگر به جای اینکه دو سیم پیچ مستقل روی هسته بپیچند، تنها یک سیم پیچ استفاده شده که این کار باعت کوچک شدن حجم اتوترانس و کاهش قیمت آن نسبت به ترانس ایزوله می گردد. در اتو ترانس تعدادی ترمینال وجود دارد. دو تا از آنها وروردی هستند که ولتاژ وروردی به آن متصل می گردد که این ولتاژ عدد ثابتی است. حال بسته به اینکه چند خروجی برای اتوترانس در نظر گرفته شده باشد تعداد ترمینالهای خروجی متفاوت است. مثلا اگر یک اتوترانس 220 ولت به 110 ولت داشته باشم این اتوترانس دارای سه ترمینال خواهد بود که یکی از این ترمینالها بین ورودی و خروجی مشترک است.

اتوترانس متغیر که در بازار به آن واریابل ( و دربرخی موارد دیمر صنعتی یا واریاک) هم می گویند نوعی اتوترانس است. در حقیقت اگر به جای آن یک یا چند سر (ترمینال) خروجی در اتو ترانس از یک ولوم (اتصال لغزان) استفاده کنیم می توانیم ولتاژ خروجی را از صفر تا 100% ولتاژ ورودی تغییر دهیم.بدین ترتیب یک اتوترانس متغیرخواهیم داشت.
از اتوترانسفورماتورهای متغیر معمولا در مواردی که نیاز به تغییرات ولتاژ به طور کاملا پیوسته و خطی باشد استفاده میشود.



دیاگرام داخلی اتوترانس متغیر(واریابل)



دلایل استفاده از اتوترانس متغیر (واریابل یا واریاک) سه فاز گرین دات GDDM-203-P-VI:

از اتوترانس متغیر(دیمر صنعتی ) معمولا در مواردی که نیاز به تغییرات ولتاژ به طور کاملا خطی و پیوسته باشد، استفاده می شود. که ولتاژ خروجی اتوترانس متغیر بدون هیچگونه پرش و نوسان با شکل موج سینوسی کامل می باشد.  این دستگاه ها در دو نوع تک فاز و سه فاز از 0.8 آمپر الی 1600 آمپر و در دو مدل تابلویی و آزمایشگاهی ساخته می شوند.

  1.   تابلویی (بدون کاور) : جهت استفاده در تابلو های برق یا تست عایقی بالای 3 کیلو ولت.
  2.   آزمایشگاهی (کاور دار) : با نمایشگر دیجیتال LED، ولتاژ (V) خروجی و جریان (A) مصرفی.

     مدار داخلی اتوترانس متغیر (واریابل)





نحوه عملکرد اتوترانس متغیر (واریابل یا واریاک) سه فاز شرکت گرین دات GDDM-203-P-VI:

مکانیزم کنترل در این دستگاه ها به صورت دستی با حرکت بازوی ذغال، جهت کنترل دقیق ولتاژ تا حد یک ولت می باشد، که توسط نمایشگر دیجیتال LED، ولتاژ خروجی و جریان مصرفی را نشان داده می شود. اتوترانس متغیر (دیمر صنعتی) بر اساس تغییر تعداد دور سیم پیچ ها عملیات تغییر ولتاژ را انجام می دهند، به این صورت که با افزایش و یا کاهش تعداد دور سیم پیچ ها به وسیله بازوی متحرک دستی یا همان اتصال لغزان، میزان القای ترانس را تغییر داده و در نتیجه ولتاژ مورد نیاز کم یا زیاد می شود، (واریاک یا همان اتوترانسفورماتورهای متغیر سه فاز دارای یک محور گشتاور جهت کنترل هم زمان هر یک از فازها می باشند). این روش تغییر ولتاژ هیچ گونه تداخلی، یا هارمونیکی تولید نکرده و با شکل موج سینوسی کامل (پیوستگی خطی) خروجی می دهد و هیچ امواجی را در منبع برق ورودی ایجاد نمی کند. بالا بودن توان، راندمان، دقت و کیفیت کنترل شده ولتاژ خروجی جزء خصوصیات مهم این دستگاه ها می باشد.



کاربرد اتوترانس متغیر (واریابل یا واریاک) سه فاز گرین دات GDDM-203-P-VI:

  1. قابلیت استفاده به صورت منبع ولتاژ
  2. قابل استفاده در بخش کنترل کیفیت کارخانجات صنعتی، نیروگاه ها و …
  3. افزایش و یا کاهش ولتاژ، به منظور تنظیم ولتاژ تا اندازه مورد نظر
  4.  تست ولتاژ
  5. تست ولتاژ شکست و آشکارسازی اثر ولتاژ قبل از شکست در پروژه های تحقیقاتی
  6. آزمایشگا ههای برق و الکترونیک (هنرستان ها، دانشگاه ها، کارخانجات و …)
  7. دستگاه تنظیم ولتاژ (استابلایزر)
  8. کنترل ولتاژ مستقیم قبل از یکسو کننده ها و …
  9. تغییر درجه حرارت در کوره ای الکتریکی و …
  10. جهت تغییر دور سرعت موتورهای ذغالی، فن های AC و …
  11. نصب در ورودی ترانس های High Voltage جهت تست عایقی و…
  12. جهت تنظیم روشنایی مورد نیاز در سالن های بزرگ و سینماها و …
  13. تست و کالیبره کردن ولت مترها، آمپرمترها، وات مترها، کسینوس فیمترها و…

ویژگی اتوترانس متغیر (واریابل یا واریاک) سه فاز گرین دات  GDDM-203-P-VI:

  1. مجهز به کلید  ON-OFF
  2. مجهز به نشان دهنده وضعیت فازها
  3. قابلیت تنظیم ولتاژ متغیر خروجی تا حد 1 ولت با دقت %1.
  4. دارای نمایشکر ولتاژ (V) خروجی به صورت دیجیتال LED
  5. دارای نمایشگر جریان (َA) مصرفی به صورت دیجیتال LED
  6. دارای یک عدد ذغال یدک جهت هر یک از فاز ها داخل دستگاه
  7. مجهز به فیوز میناتوری جهت حفاظت در برابر اتصال کوتاه و اضافه جریان ورودی(اتوترانس متغیرهای 10 آمپر به بالا)
  8. مجهز به فیوز جهت حفاظت در برابر اتصال کوتاه ورودی(اتوترانس متغیرهای کمتر از 10 آمپر)
  9. سیم پیچ های مسی که منجر به کاهش تلفات و افزایش راندمان %98 شده است
  10. دارای گواهی رتبه A مصرف انرژی از موسسه استاندارد و تحقیقات صنعتی

تنوع اتوترانس متغیر سه فاز گرین دات بسیار زیاد است و در سایزها و اشکال مختلف با ویژگی‌های کاربردی متفاوت ساخته می‌شوند. جایگزین کردن یک اتوترانس متغیر با اتوترانس متغیر دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات اتوترانس متغیر در ایران آماده ارائه خدمات مشاوره، فروش و توزیع اتوترانس متغیرهای GreenDot در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

توان واریابل

ولتاژ ورودی

ولتاژ خروجی

تعداد فاز واریابل

دقت ولتاژ خروجی

صفحه نمایش

جریان خروجی واریابل

ابعاد واریابل

وزن

برند

GreenDot

GreenDot-variac-cataloge.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
