نمایشگرهای دیجیتال آتونیکس سری DS از 7 نوع ورودی پایه پشتیبانی میکند. نحوه ورود اطلاعات در نمایشگر دیجیتال آتونیکس Autonics DS40-RT به صورت سریال با ورودی ارتباط RS485 است. منطق ورودی در این مدل به صورت مثبت، منفی و تغییر به وسیله سوئیچ تنظیم فانکشن میباشد.

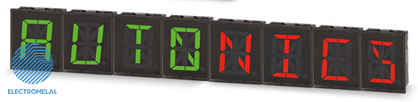

لازم به توضیح است که رنگ کاراکترها در همه مدلهای نمایشگر دیجیتال آتونیکس قابل انتخاب و سفارش است.
مشخصات فنی

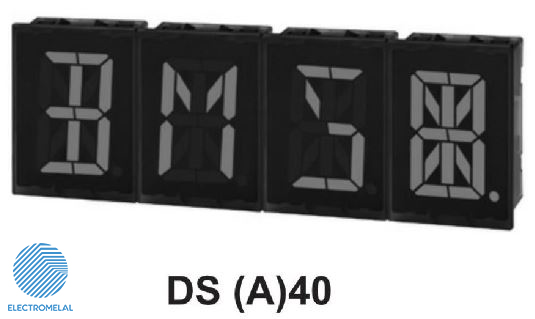

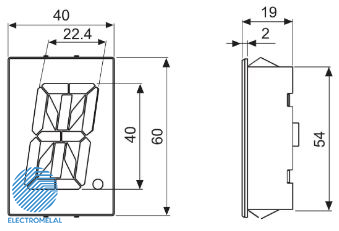

نمایشگر دیجیتال آتونیکس Autonics DS40-RT میتواند 64 کاراکتر را نمایش دهد. ابعاد کاراکترها نیز 40*22.4 میلی متر است و رنگ آن قرمز میباشد. بیشترین تعداد واحد نمایش که میتوان در ورودی RS485 به هم متصل کرد 24 واحد است.

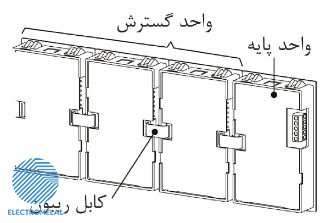

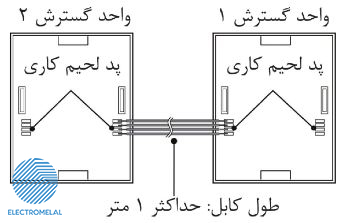

نمایشگرها عموما از سه نوع واحد پایه، گسترش و نمایشگر واحد تشکیل شدهاند. واحد پایه تغذیه واحدهای گسترش، واحد نمایشگر و ورودی دیتا را تامین میکند. در نمایشگر دیجیتال آتونیکس Autonics DS40-RT کانکتورهای نمایش را با استفاده از کابل ریبون به هم متصل میکنند. در صورتی که فاصله بین دو واحد گسترش زیاد باشد میتوان کابل را به پد لحیم کاری وصل کرد. برای استفاده از پد لحیم کاری باید کاور محافظ واحد گسترش را جدا کرد. حداکثر طول پد باید یک متر باشد.
در اتصال واحدها میتوان از نمایشگرهای سون سگمنت و 16 سگمنت به طور ترکیبی استفاده کرد.
برنامه جامع مدیریت دستگاه
در نمایشگر دیجیتال آتونیکس Autonics DS40-RT میتوان از برنامه DAQMaster به منظور مدیریت راحت پارامترها و مانیتورینگ دیتای چندین واحد استفاده کرد. از این برنامه جامع مدیریت در دستگاههایی استفاده میشود که ورودی ارتباطی آنها RS485 است.
نکات مهم استفاده از نمایشگر دیجیتال آتونیکس Autonics DS40-RT
این دستگاه باید روی پنل نصب شود.
نمایشگر دیجیتال آتونیکس Autonics DS40-RT ایزوله نیست و باید از منبع تغذیه ایزوله در آن استفاده شود.
بهتر است فاصله کابل بین دستگاه خارجی و واحد ورودی کوتاه باشد. در صورت استفاده از سیم کشی ورودی طولانی از کابل شیلد استفاده شود.
سیم کشی ورودی سیگنال باید از سیم کشی تغذیه جدا باشد.
تنوع نمایشگر دیجیتال آتونیکس زیاد است و با ویژگیهای فنی و ظاهری مختلف ساخته میشوند. جایگزین کردن یک نمایشگر با نمایشگر دیگر و تنظیم پارامترهای آن نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بینالملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع انواع نمایشگر دیجیتال در ایران میباشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.
