محافظ نشت جریان ABB F202 AC-25/0,03

محافظ نشت جریان  30 میلی آمپر ABB F202 AC-25/0,03، کلیدی حفاظت کننده در برابر نشتی جریان است که از سری F200 تولید شرکت ABB می باشد. این محافظ جان دو پل است و با جریان نامی 25 آمپر کار میکند.

تماس بگیرید

موجود

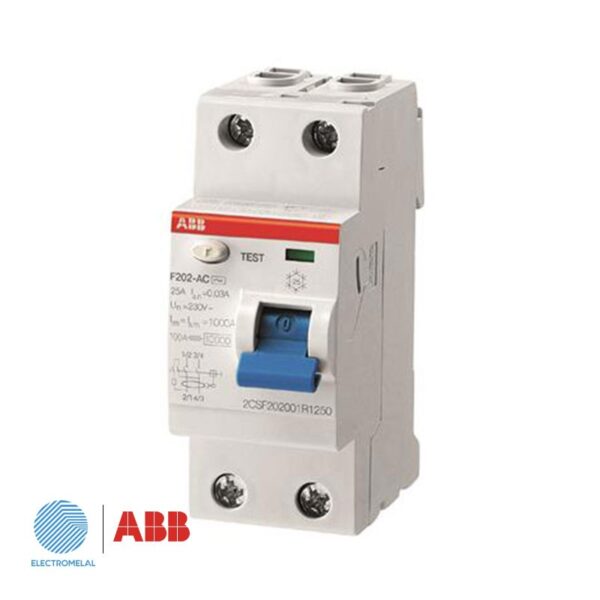

کلید محافظ جان ABB F202 AC-25/0,03
محافظ نشت جریان ABB F202 AC-25/0,03

تماس بگیرید

محافظ نشت جریان  ای بی بی 30 میلی آمپر ABB F202 AC-25/0,03

محافظ نشت جریان  ABB F202 AC-25/0,03 که در بازار با کد محصول  2CSF202005R1250 نیز شناخته می شود، محافظ جان دو پل بوده که در صورت تشخیص نشت جریان، مدار را قطع کرده و از صدمات جانی و مالی جلو گیری میکند. در زیر به تفضیل در مورد محافظ جان صحبت خواهیم کرد.

کلید محافظ جان چیست؟

کلید محافظ جان که با RCCB(Residual Current Circuit Breaker)یا RCD ( Residual Current Device) نیز شناخته می‌شود، کلیدی است که با مقایسه جریان سیم‌های رفت و برگشت، در صورتی که اختلافی بین جریان رفت و برگشت وجود داشته باشد، نشت جریان را تشخیص داده و مدار را در کسری از ثانیه قطع کرده و مانع از صدمات مالی و  جانی ناشی از نشت جریان میگردد.

کلید های تشخیص نشت جریان در دونوع  محافظ جان ساده ( کامپکت و شبیه به کلید مینیاتوری) و  یا رله صنعتی تشخیص نشت جریان (رله ارت فالت) که قابل تنظیم هستند ساخته می شوند. کلیدهای محافظ جان، قابلیت تنظیم میزان جریان قطع و تنظیم زمان قطع را ندارند در صورتی که رله های ارت فالت قابلیت تنظیم هر دوپارامتر جریان و زمان را دارا می باشند. آنچه در ادامه توضیح خواهیم داد در مورد کلیدهای محافظ جان می باشد.

کلید های محافظ جان در دو نوع تک فاز و سه فاز تولید می شوند که همگی با RC شروع می شوند. علاوه بر RCCB و RCD، نوعی دیگر از محافظ جان موجود است که علاوه بر مکانیزم محاظ جان، مکانیزم حفاظتی اضافه جریان (اتصال کوتاه و اضافه بار) در آن تعبیه شده است که در مجموع یک برکر مینیاتوری و یک برکر محافظ جان را تشکیل می دهد. این نوع از محافظ جان با نام RCBO (Residual Current Circuit Breaker with Overcurrent Protection) شناخته می شود.

کلید های محافظ جان چگونه عمل میکنند؟

اساسا کلید محافظ جان با مقایسه جریان رفت و برگشت در صورت وجود اختلاف سریعا مدار را قطع میکند تا از  خطرات احتمالی پیشگیری کند. شبکه های برق به سه دسته کلی تکفار، سه فاز با نول و یا سه فاز بدون نول تقسیم می شوند. در هر کدام از این سیستمها  در حالت عادی، جریان رفت با جریان برگشت برابر است. اما اگر به هر دلیلی جریان بین سیم فاز و نول (در سیستم تکفاز) اختلاف داشته باشد کلید محافظ جان عمل خواهد کرد. وجود این اختلاف ممکن است بر اثر اتصال بدنه یکی از دستگاه‌های الکتریکی باشد که در آن جریان الکتریکی به جای برگشتن از راه سیم نول از راه زمین به منبع برمی‌گردد که اصطلاحاً می‌گویند جریان نشت پیدا کرده است و یا ممکن است از راه بدن فردی که با زمین تماس دارد و تصادفاً دستش با قسمت برقدار مدار تماس پیداکرده است به وجود آید، کلیدهای محافظ جان به گونه‌ای طراحی می‌شوند که پیش از آسیب‌رسیدن به فرد مدار را قطع می‌کنند.

در سیستم سه فاز نیز روش کار به همین صورت است. محافظ جان، جریان رفت و برگشت در سه فاز یا سه فاز با نول را سنجیده و در صورتی که اختلافی در جریان رفت با برگشت وجود داشته باشد فرمان قطع را صادر می کند.

ABB F202 AC-25/0,03



انواع کلید های محافظ جان:

کلید های محافظ جان به سه تیپ کلی تقسیم می شوند؛ AC، A و B.

  • کلید محافظ جان، تیپ AC:

کلید های این تیپ توانایی تشخیص نشتی جریان را در مدار های جریان متناوب سینوسی (50/60 Hz) دارند و در حساسیت های 10mA، 30mA، 100mA، 300mAو 500mA ارائه می شوند. این تیپ برای کاربری استاندارد مورد استفاده قرار می گیرد.

  • کلید محافظ جان، تیپ A:

کلید های این تیپ توانایی تشخیص نشتی جریان در مدار های جریان متناوب و مستقیم را دارا می باشند و در حساسیت های  10mA، 30mA، 100mA، 300mAو 500mA ارائه می شوند. این تیپ برای کاربری خاص مورد استفاده قرار میگیرد.

  • کلید محافط جان، تیپ B:

علاوه بر دارا بودن همه ویژگی های تیپ A، قابلیت تشخیص جریان تا فرکانس 1 مگاهرتز را دارا می باشد. بعلاوه توانایی تشخیص جریان مستقیم DC را نیز دارد.

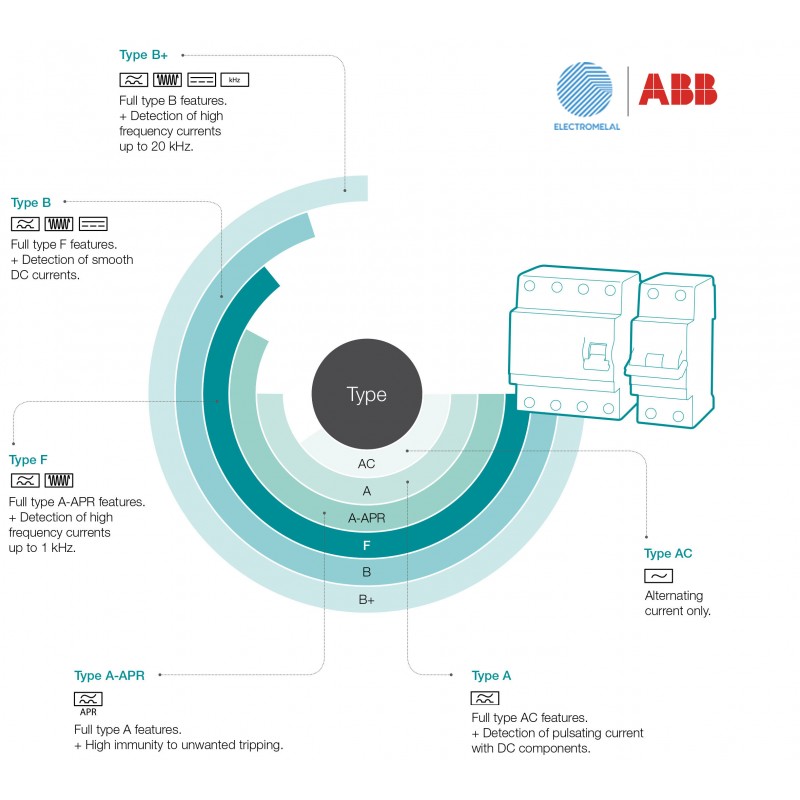

*علاوه بر تیپ های یاده شده، تیپ های جزئی تر نیز در بازار موجود می باشد که هر کدام با تغییرات کوچکی نبست به هم تمیز پیدا میکنند. در تصویر زیر این تغییرات را ملاحظه میکنید.

ABB F202 AC-25/0,03





 مشخصات ظاهری:

ABB F202 AC-25/0,03

1-      سری و تیپ کلید محافظ جان  ABB

2-      جریان نامی (In)

3-      حساسیت کلید در مقابل نشتی جریان (IΔn)

4-      ولتاژ کاری (Vn)

5-      حداکثر تحمل جریان لحظه ای (Im) و حداکثر جریان نشتی(IΔm):

6-      تحمل جریان اتصال کوتاه

برای اطلاع از مشخصات دقیق کلید محافظ جان  ABB 2CSF202005R1250، ABB F202 AC-25/0,03 میتوانید به کاتالوگ پیوست مراجعه فرمایید.

برق و صنعت بین الملل (الکتروملل) نماینده فروش محصولات ABB در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات شرکت ABB در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

نوع کلید محافظ جان

جریان

نشت جریان مجاسبه شده

مدل کلید محافظ جان

برند

ABB

2CSF202005R1250-f202-ac-25-0-03-iec-residual-current-circuit-breaker.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
