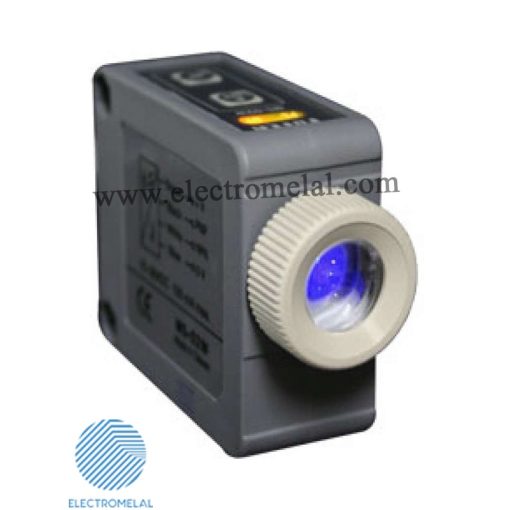

مارک سنسور FOTEK MS-02W

مارک سنسور MS-02W جز سنسور های TEACHABLE یا قابل برنامه ریزی هستند که سنسور نوری یک طرفه هستند و برای تشخیص کدهای رنگی روی لفافه های بسته بندی باید با فاصله 25mm و بصورت عمود بر سطح طوری نصب شود که نقطه نورانی تشکیل شده کاملاً واضح باشد و دارای نور سفید می باشد.

سنسور نوری چیست و چگونه عملکردی دارد؟

یک “Photoelectric Sensor” و یا به عبارتی (چشم نوری) در درجه اول از یک فرستنده  (Emitter) برای انتشار نور و یک گیرنده (receiver ) برای دریافت نور تشکیل شده است. هنگامی که نور ساطع شده توسط شیء مورد سنجش قطع یا بازتاب می شود، میزان نوری را که به گیرنده می رسد تغییر می دهد. گیرنده این تغییر را تشخیص داده و آن را به یک خروجی الکتریکی تبدیل می کند. منبع نور برای اکثر سنسورهای فوتوالکتریک نور مادون قرمز یا مرئی است (معمولاً قرمز یا سبز می باشد و از نور آبی برای شناسایی رنگها استفاده می گردد).

انواع سنسور های نوری

سنسورهای نوری معمولا به سه دسته  اصلی زیر تقسیم می شوند  اما تنوع آنها بسیار بیشتر بوده که در ادامه به آنها خواهیم پرداخت.

• سنسور های نوری یک طرفه و یا به عبارتی سنسور انعکاس از روی قطعه (Diffuse Sensor)
• سنسور های نوری رفلکتوری، آیینه دار (Retro-Reflection)
• سنسور های نوری دو طرفه (Through Beam)

سنسور های نوری یک طرفه و یا به عبارتی سنسور‌های نوری انعکاس از روی قطعه (Diffuse Sensor)

در سنسور یک طرفه، فرستنده و گیرنده نوری در یک قطعه قرار گرفته اند. فرستنده دائماً یک شعاع نوری را از خود ساطع می کند در صورتی که شعاع نوری به مانعی برخورد کند بخشی از این شعاع نور منعکس می شود و به قسمت گیرنده داخل سنسور میرسد. میزان انعکاس شعاع نور به رنگ و نوع سطح و حجم و زاویه مانع بستگی دارد. برای مثال مقوا با رنگ های روشن، پارچه با رنگ های روشن، شیشه های روشن و  همچنین پلاستیک های روشن دارای سطح بازتابش بیشتری می باشند و سنسورهای نوری آنها را بهتر تشخیص می دهند. سنسورهای نوری یک طرفه،  کمترین فاصله سویچینگ را در بین انواع این سنسور دارند که حدود 2 متر است. بنابراین هرچه فاصله سنسور تا مانع نزدیکتر باشد، دقت سنسور بیشتر است.

انواع سنسورهای نوری در کاربردهای مختلف

سنسور کد رنگ MU-02W چیست؟

سنسور کد رنگ جهت تشخیص کدهای رنگی روی لفافه های بسته بندی ساخته شده و کاربرد دارند. اساس کار در این نوع سنسورها ارسال نور سفید و دریافت نور منعکس شده از کاغذ بسته بندی می باشد. در سنسور کد رنگ از یک فرستنده وگیرنده نور مرئی روبروی هم استفاده می شود. در نتیجه با عبور کد رنگی روی لفافه از میان آنها مسیر نور قطع شده در خروجی تغییر ایجاد می کند.

نوع خروجی در سنسور کد رنگ  MS-02W

خروجی در سنسور کدرنگ MS-02W به صورت پوش_پول(Push-Pull) است. یعنی هم به صورت NPN و هم به صورت PNP مورد استفاده قرار می گیرد. همچنین به وسیله یک کلید حالت های (NO-NC) قابل انتخاب می باشد. در سنسور کد رنگ  MS-02W حساسیت به انواع رنگها توسط پتانسیومتر روی سنسور تنظیم می شود.



سنسور کد رنگ  MS-02W دارای یک پتانسیومتر تنظیم می باشد که با این روش تنظیم می شود که اگر رنگ مارکها از رنگ های زمینه تیره تر باشد نقطه نورانی را روی تیره ترین رنگ زمینه آورده و پتانسیومتر را در جهت عقربه های ساعت آنقدر می چرخانیم تا نور سفید روی سنسور روشن شود .در صورتیکه رنگ مارکها از رنگ های زمینه روشنتر باشد نقطه نورانی را روی رنگ مارک آورده و پتانسیومتر را آنقدر در جهت عقربه های ساعت می چرخانیم تا نور سفید روی سنسور روشن شود.

برای اطلاعات بیشتر در مورد سنسور های نوری از لینک زیر استفاده نمائید:

سنسور نوری چیست؟

سایر اطلاعات مورد نیاز جهت نصب و کارکرد سنسور کدرنگ MS-02W در کاتالوگ ضمیمه درج شده است. برای خرید این سنسور نوریمی‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید.

همچنین در صورت نیاز به مشاوره و اطلاع از موجودی انواع سنسور کنتراست همکاران ما پاسخگوی شما عزیزان هستند.

برای سفارش و خرید سنسور نوری Fotek MS-02W می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید. همکاران ما آماده ارائه خدمات در زمینه مشاوره، فروش و پشتیبانی محصولات سنسور نوری فوتک هستند.
