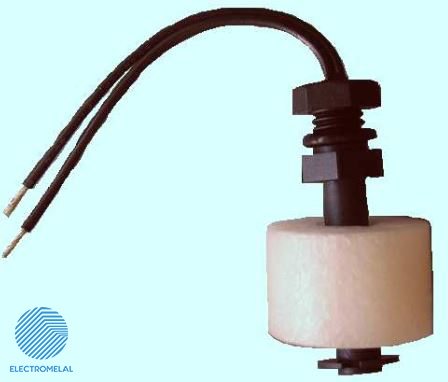

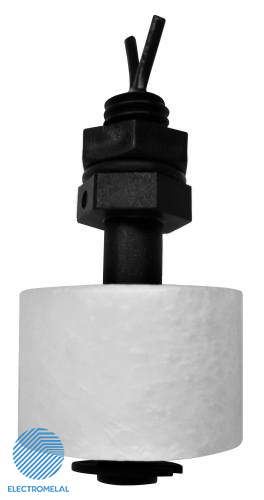

فلوتر مایعات Celduc PTF01070

فلوتر مایعات Celduc PTF01070 که به آن فلوتر سوییچ هم گفته می‌شود، وسیله‌ای پلاستیکی برای تشخیص و اندازه‌گیری سطح مایع درون یک مخزن است.

تفاوت فلوتر مایعات و شناور مکانیکی

فلوتر مایعات از یک میله تو خالی 5 تا 10 سانتی متری تشکیل شده که درون این میله توخالی یک سنسور با تکنولوژی Reed Relay قرار گرفته است. یک گوی مغناطیسی (قسمت متحرک فلوتر) که وسط آن سوراخی وجود دارد می‌تواند پیرامون این لوله 5 سانتی حرکت کند. به محض نزدیک شدن این گوی مغناطیسی به Reed Relay کار گذاشته شده درون میله، رید رله (Reed Relay) فعال شده و از حالت اتصال باز NO به حالت اتصال بسته NC تبدیل می‌گردد و فرمان صادر می‌شود.

اما شناورهای مکانیکی مانند شناور کولر با بالا آمدن سطح آب یا مایع درون مخزن، باعث کوچک تر شدن مجرای عبور آب شده تا در نهایت موجب بسته شدن مجرا می‌گردد. دوباره که سطح مایع پایین بیاید شناور پایین آمده و آب وارد مخزن می‌شود. هر چه سطح آب پایین تر باشد، مجرای عبور آب باز تر شده و با سرعت بیشتری آب وارد مخزن می‌شود.

ویژگی فلوتر مایعات Celduc

حداکثر جریان قابل عبور از سیم‌های فلوتر در حد میلی آمپر بوده و پیشنهاد می‌شود سیگنال ارسال شده توسط فلوتر مایعات حتما توسط یک رله کمکی تقویت شده و سپس به سایر تجهیزات منتقل شود.

حداکثر جریان عبوری از این فلوتر مایعات Celduc PTF01070 0 مقدار 0.5 آمپر است.

کلیه فلوتر مایعات Free Power هستند و از حدود (230-5) VAC/DC می‌توان از آنها خروجی گرفت. البته پیشنهاد می گردد قبل از استفاده حتما کاتالوگ محصول مورد نظر را مطالعه کنید. فلوترسوییچ ها معمولا 2 سیمه هستند ولی انواع جدیدتر سه سیمه نیز به بازار عرضه شده‌اند.
