فرستنده فشار دیافراگمی Atek BT-10-214-160B-G1/2

فرستنده فشار دیافراگمی BT-10-214-160B-G1/2 از فرستنده‌های فشار سری BT-10-214 برند Atek ترکیه می‌باشد. این ترانسمیتر فشار دیافراگمی قابلیت اندازه گیری فشار از 0 تا 160 بار را داشته و روش اندازه‌گیری آن نسبی است. در مواردی نیز به عنوان فرستنده فشار تفاضلی استفاده می‌شود. خروجی این فرستنده (4-20)mA بوده و قطر دهانه آن G1/2 می‌باشد.

4,400,000 تومان

فرستنده فشار دیافراگمی Atek BT-10-214-160B-G1/2
فرستنده فشار دیافراگمی Atek BT-10-214-160B-G1/2

فرستنده فشار اتک دیافراگمی سری Atek BT10-214

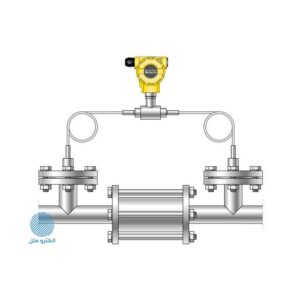

فرستنده فشار دیافراگمی

از فرستنده فشار دیافراگمی بیشتر برای اندازه‌گیری اختلاف فشار استفاده می‌شود. این سنسورها عموما از یک صفحه فلزی و یا نوع خاصی از پلیمرهای قابل ارتجاع ساخته می‌شوند. در صورتی که فشار یک مخزن را داشته باشیم، با جابجایی و یا کشیدگی دیافراگم می‌توان مقدار فشار مخزن دیگر را محاسبه نمود. فرستنده فشار دیافراگمی در مواردی که امکان اندازه‌گیری فشار به صورت مستقیم وجود نداشته باشد استفاده می‌گردد.

فرستنده فشار دیافراگمی Atek BT-10-214-160B-G1/2

ویژگی‌های فرستنده فشار دیافراگمی

* مقاومت در برابر شرايط نامناسب، مانند دماهاي بالا و سيالات خورنده
* آب‌بندی دیافراگم‌ها و عدم نیاز به تجهیزات آب‌بندی
* دشواری در تعویض یا کالیبره کردن
* حساسیت کمتر نسبت به ارتعاشات محیطی

ساختار فرستنده فشار دیافراگمی

در فرستنده فشار دیافراگمی به دلیل حساسیت دیافراگم‌های غیرفلزی به مواد خورنده و ضربه، از دو دیافراگم استفاده می‌شود. دیافراگم اول که با سیال در تماس مستقیم است از جنس فولاد ضدزنگ بوده و دیافراگم دوم غیرفلزی است. بین این دو دیافراگم یک سیال که در برابر خوردگی و تراکم مقاوم است، وجود دارد. اغلب این سیال نوعی روغن سیلیکون است که ضربه و ارتعاش را جذب کرده و فشار را به دیافراگم غیرفلزی منتقل می‌کند.

انواع ترانسدیوسر فشار دیافراگمی

ترانسميتر فشار از سه قسمت اصلی تقويت كننده، مبدل (ترانسديوسر) و حس كننده ساخته شده‌اند. ترانسدیوسر فشار دیافراگمی به 4 دسته زیر تقسیم می‌شود.

* ترانسديوسر خازني
* ترانسديوسر سلفي
* ترانسديوسر مقاومتي
* ترانسديوسر پيزوالكتريك

فرستنده فشار دیافراگمی Atek BT-10-214-160B-G1/2

انواع خروجی‌های ترانسمیتر فشار

خروجی ترانسمیتر فشار می‌تواند به صورت ولتاژ یا جریان آنالوگ باشد. مهمترین خروجی‌های آنالوگ (4-20) میلی آمپر و (0-10) ولت هستند. در بعضی سنسورها که به پرشر سوییچ هم معروف هستند خروجی به صورت رله بوده که در این سنسورها در صورتی که فشار به حد معینی برسد خروجی رله فعال می شود. در برخی سنسورهای فشار خروجی به هردو صورت آنالوگ و رله بوده که باعث افزایش قیمت این ترنسمیترها می‌گردد. انواعی از ترنسمیترهای فشار نیز وجود دارند که خروجی را به صورت ترانزیستوری NPN یا PNP تولید می‌کنند.

با توجه به نیاز روز افزون کنترل و مشاهده فرآیندها با کامپیوتر و رکورد اطلاعات، شرکت های سازنده، قابلیت ارسال اطلاعات ترنسمیتر فشار توسط پروتوکل‌های مختلف را فراهم ساخته‌اند. در زمان خرید باید وجود یا عدم وجود این قابلیت ارسال اطلاعات را در کاتالوگ مد نظر داشته باشیم. از معروف‌ترین پروتکل‌های صنعتی Modbus RS485 می‌باشد.

انواع فرستنده‌های فشار

فرستنده‌های فشار آنالوگ

کاربرد این سنسورها در صنعت بسیار زیاد و دقت آن نسبت به سایر سنسورها بالاتر است. در نتیجه قیمت بالاتری نیز دارد. این سنسورها می‌توانند فشارهای بسیار پایین در حد چند میلی‌آمپر [میلی بار] را حس کرده و در خروجی خود آن را نمایش می‌دهند.

در فرستنده فشار دیافراگمی Atek BT-10-214-160B-G1/2 خروجی سنسور (4-20) میلی آمپر است.

فرستنده‌های فشار دیجیتال

این سنسورها فقط وجود یا عدم وجود فشار را نشان می‌دهد. در واقع به صورت صفر و یک عمل می‌کند. خروجی این نوع سنسورها به صورت رله، خروجی NPN یا PNP می باشد و نسبت به سنسورهای دارای خروجی آنالوگ قیمت پایین تری دارند. لازم به ذکر است منظور از دیجیتال در نامگذاری این نوع سنسورها وجود نمایشکر دیجیتال نیست بلکه منظور دیچیتال بودن خروجی فرستنده می‌باشد.

فرستنده‌های فشار عقربه‌ای

فرستنده‌های فشار عقربه‌ای دارای مکانیزمی هستند که فشار ورودی به سنسور باعث انحراف عقربه می شود و هیچ واسطه ای برای تبدیل وجود ندارد. در صورتی که در دو مدل قبلی معرفی شده نیاز به تغذیه هم برای فعال شدن مدار الکتریکی و هم ایجاد خروجی سنسور نیاز است. فرستنده فشار عقربه‌ای کاملا مکانیکی و پنوماتیکی است و نیازی به تغذیه ندارد.

فرستنده فشار دیافراگمی Atek BT-10-214-160B-G1/2

هر یک از سنسورهای آنالوگ، دیجیتال و عقربه‌ای در قسمت‌های مختلف مورد استفاده قرار می‌گیرند.

فرستنده‌های فشار بر چه اساسی دسته‌بندی می‌شوند؟

فرستنده‌های فشار بر اساس نوع فشار اندازه‌گیری، بازه اندازه‌گیری، بازه دمای عملکرد، تکنولوژی، خروجی و کاربردشان دسته‌بندی می‌شوند. مهم‌ترین و رایج‌ترین دسته‌بندی، بر اساس فشار مورد اندازه‌گیری و خروجی دستگاه است.

انواع روش‌های اندازه گیری فشار

در حالت کلی سه روش  برای اندازه گیری فشار وجود دارد.

1- اندازه گیری مطلق

2-اندازه گیری نسبی یا گیج: در این روش فشار اندازه گیری شده نسبت به فشار محیط است. بنابراین تغییر در آب و هوا و فشار جوی موجب تغییر در فشار محیط شده و به تبع آن فشار اندازه گیری تغییر می کند. دراین روش اندازه گیری فشار محاسبه شده می تواند حتی منفی نیز باشد. معمولا در سنسورهای نسبی فشار نسبت به فشار متوسط هوا در سطح دریا اندازه گیری می شود مقدار فشار متوسط هوا در سطح دریا 1013.25 میلی بار است که به عنوان مبنا انتخاب می شود. فشار بیشتر از سطح مبنا فشار مثبت و کمتر از آن فشار منفی است.

فرستنده فشار دیافراگمی Atek BT-10-214-160B-G1/2 در دسته فرستنده فشار نسبی قرار می‌گیرد.

برای درک بهتر با ذکر یک مثال روش نسبی را توضیح میدهیم. فکر کنید مخزنی داریم که می خواهیم فشار آنرا با یک سنسور که به روش نسبی کار میکند اندازه گیری کنیم. برای درک بهتر از یک سنسور مطلق نیز استفاده میکنیم. اگر فشار هوای محیط 1000 میلی بار باشد و فشار مخزن توسط سنسور مطلق عدد 3000 میلی بار باشد، سنسور نسبی عدد 2000 میلی بار را نشان می دهد. حال اگر این مخزن را به محیطی ببریم که فشار آن 950 میلی بار باشد سنسور مطلق همچنان عدد 3000میلی بار را نشان داده و این درحالی است که سنسور نسبی عدد 2050 میلی بار را نشان خواهد داد.

3- سنجش تفاضلی

البته روش‌ها و دسته بندی‌های دیگری نیز برای اندازه گیری فشار در مراجع ذکر شده که همگی شامل همان سه دسته اصلی می شوند.

انواع کاربرد فرستنده فشار

همانطور که گفته شد کاربرد اصلی فرستنده (ترنسمیتر) فشار اندازه‌گیری و نمایش فشار است. اما کاربردهای جانبی دیگری نیز دارد.

کاربردهای فرستنده فشار در صنایع مختلف

صنایع غذایی

سیستم‌های هیدرولیک

سیستم‌های پنوماتیک

تکنولوژی‌های آبی

ابزارآلات ماشینی

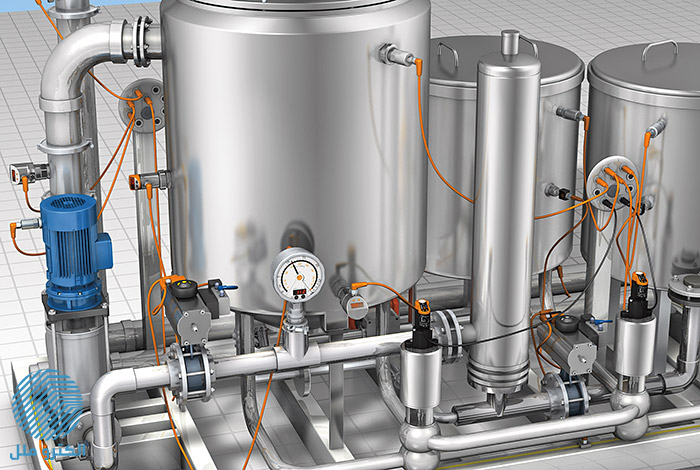

صنایع غذایی؛ فراوری شیر

فرستنده‌های فشار مقاوم در برابر رسانه‌های مهاجم برای نظارت فشار بر تاسیسات CIP / SIP استفاده می‌شود. از آنجایی که فرستنده فشار دیافراگمی در برابر ارتعاش، تغییر بار پویا، فشار بیش از حد یا نوسانات دما مقاومت است؛ در تاسیسات CIP صنایع تولید و فرآوری شیر از آن استفاده می‌شود.

فرستنده فشار دیافراگمی Atek BT-10-214-160B-G1/2

از فرستنده‌های فشار بالا در سیستم‌های تمیزکننده که نیاز به فشار بالا دارد استفاده می‌شود. از کاربردهای دیگر ترانسمیتر فشار می‌توان به اندازه‌گیری سطح آب در محفظه شستشو نام برد.

سیستم‌های هیدرولیک

برای نظارت بر فشار در یک سیستم هیدرولیک، از ترنسمیتر فشار مایعات استفاده می‌شود. در نسل جدید ترنسمیترها از یک صفحه نمایش قابل برنامه‌ریزی استفاده می‌شود.
برای مثال ترنسمیتر فشار در واحد مرکزی هیدرولیک توربین بادی، فشار مورد نیاز برای اجزای عملیات هیدرولیکی مانند ترمز، سیستم زمین، جرثقیل خدمات و قفل روتور را فراهم می‌کند. این ترنسمیتر فشار باید در برابر شرایط جوی ناپایدار و دماهای بسیار پایین مقاوم باشد.

تشخیص تفاوت فشار در فیلترهای روغن هیدرولیک

فرستنده فشار الکترونیکی با ورودی آنالوگ افزایش فشار دیفرانسیل در طول زمان کار را نشان می‌دهد که نشانه‌ای از آلودگی فیلتر است. با تشخیص این آلودگی می‌توان قبل از فاسد شدن فیلتر کارتریج آن را عوض کرد.

نکات مهم در انتخاب فرستنده فشار مناسب

در هنگام انتخاب فرستنده فشار باید به موارد زیر توجه داشت:
محدوده فشار قابل اندازه‌گیری، دقت دستگاه، نوع خروجی، شکل ظاهری فرستنده، محیطی که سنسور در آن قرار دارد، موارد حفاظتی و …
همیشه باید عواقب آسیب بیش از حد فشار را به علت خطاهای عملیاتی، خطا در طراحی و یا عدم انسداد دستگاه در حین آزمون فشار و راه‌اندازی در نظر گرفت.
جنس قطعات استفاده شده در فرستنده فشار بسیار مهم است. زیرا این مواد باید برای سازگاری با مایع یا گاز اندازه‌گیری شده انتخاب شوند. گاهی لازم است که قطعات در برابر خوردگی مقاوم باشند.

فرستنده فشار دیافراگمی Atek BT-10-214-160B-G1/2

تنوع فرستنده‌های فشار دیافراگمی بسیار زیاد است و با ویژگی‌های کاربردی مختلف ساخته می‌شوند. جایگزین کردن یک سنسور با سنسور دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین‌الملل نماینده فروش محصولات اتک در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Atek در ایران می‌باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

Atek

انتخاب گارانتی

برند

نوع سنسور فشار

جنس بدنه سنسور

نوع و سایز اتصال

رنج فشار ورودی (نسبی)

ولتاژ تغذیه

خروجی سنسور فشار

کاربرد یا ویژگی خاص سنسور فشار

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

دقت اندازه گیری

atek BT-10-214 data sheet.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
