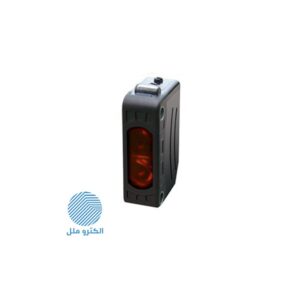

سنسور نوری یک طرفه مکعبی آتونیکس Autonics BJN50-NDT

BJN50-NDT از سری چشم نوری مکعبی شکل آتونیکس می باشد. این سنسور نوری یک طرفه دارای فاصله دید حداکثر 50 میلیمتری  است. خروجی آن به صورت ترانزیستوری بوده که قابلیت انتخاب Dark On/Light On برای کاربر وجود دارد. چشم BJN50-NDT دارای تغذیه (24-10) VDC می باشد.

تماس بگیرید

سنسور نوری یک طرفه مکعبی آتونیکس Autonics BJN50-NDT
سنسور نوری یک طرفه مکعبی آتونیکس Autonics BJN50-NDT

چشم نوری چیست؟ فوتو الکتریک

چشم نوری یا همان سنسور چشمی به حسگری اطلاق می شود که به کمک نور به شناسایی اجسام می پردازد. این محصول براساس نوع  ارسال و هم چنین دریافت نور به سه دسته بزرگ تقسیم بندی می شود. سنسور نور Photoelectric در واقع گونه ای از وسیله هایسنجش موقعیت است که مدار کنترلی این سنسور از یک Emitter یا فرستنده که همان منبع نور و Receiver گیرنده که وظیفه آن دریافت نور ارسالی است، تشکیل شده است. یک برد الکترونیکی سیگنال دریافت شده ی ضعیف را تقویت کرده و سیگنال تقویت شده منجر به تغییر در وضعیت خروجی سنسور می گردد. همگی ما با کاربرد ساده سنسور نوری در ورودی یک فروشگاه، به منظور مطلع ساختن فروشنده از حضور مشتری، آشنا هستیم. البته این تنها یکی از کاربردهای این دسته از سنسور است.

سنسور نوری یک طرفه مکعبی آتونیکس Autonics BJN50-NDT

روش تشخیص در چشم نوری Scan Techniques

روش تشخیص جسم به شیوه هایی بیان می شود که یک سنسور نوری برای تشخیص اجسام استفاده میکند. در موارد مختلف بهترین شیوه برای تشخیص به نوع هدف بستگی دارد. برخی اجسام کدر و دسته ای نیز منعکس کننده هستند که در کاربرد آنها نیاز به تشخیص تغییر در رنگ اهمیت بسیاد دارد. فاصله اندازه گیری نیز یک عامل مهم در انتخاب روش تشخیص است. برخی روش ها در فواصل دور می توانند بسیار مناسب باشند درحالی که برخی از آنها تنها برای اهداف نزدیک مناسب هستند. برای این منظور توصیه می شود حتما با مشاوران برق و صنعت بین الملل مشاوره نمایید.

سنسور چشمی یک طرفه(Diffuse Photoelectric Sensor)

عملکرد این دست از محصولات به گونه است که نور را ارسال کرده و در درون خود به واسطه ی گیرنده ای که دارند حضور و یا عدم حضور جسم را شناسایی می کنند. فاصله دید در این دسته از سنسور چشمی از چند میلی متر تا حدود 2 متر بسته به مدل متغیر است.

سنسور چشم آینه ای (Retroreflective Photoelectric Sensor)

سنسور نوری یک طرفه مکعبی آتونیکس Autonics BJN50-NDT

این دسته از چشم نوری همانند چشم یک طرفه آتونیکس، فرستنده و گیرنده نور در یک دستگاه گرفته است ولی تفاوت آنها با یکدیگر در این مورد است که که نور به واسطه برخورد با آینه مخصوص بازتاب پیدا می کند و دوباره به گیرنده نوری بر میگردد. با استفاده از این آینه منشوری، نه تنها دقت چشم افزایش می یابد بلکه فاصله دید تا حدود 5 متر افزایش می یابد.

چشم دو طرفه (Through-Beam Photoelectric Sensor)

در چشم دو طرفه فرستنده و گیرنده نور در دو دستگاه کاملا جداگانه نصب می شوند. فرستنده و گیرنده رور به روی یکدیگر قرار گرفته و  وجود یا عدم وجود قطعهرا تشخیص می دهند. فاصله دید چشم نوری دو طرفه آتونیکس به چندین کیلومتر هم خواهد رسید. از این نوع چشمها برای حفاظت مناطق نظامی یا زمین های بایر استفاده می شود.  چشم الکترونیکی نیز مانند سنسور القایی و دیگر سنسورها دارای ویژگی هایی خاص هستند که در صنعت بسته به کاربردهای آنها می توان از آنها استفاده نمود. چشم نوری انواع دیگری هم دارد که در زیر چند مورد توضیح داده می شود.

رنگ نور استفاده شده در چشم نوری AUTONICS

در چشم نوری آتونیکس (Photoelectric Sensor) بسته به نوع کاربرد، طول موج نور استفاده شده نیز متفاوت است. اکثر سنسورها از نور مادون قرمز برای تشخیص استفاده می کنند ولی از طیف رنگ هایی مانند آبی، سبز، سفید، قرمز و قرمز پلاریزه شده در سنسورهای نوری بسته به کاربرد نیز استفاده می شود.

سنسور نوری یک طرفه مکعبی آتونیکس Autonics BJN50-NDT

سنسور نوری یک طرفه مکعبی آتونیکس Autonics BJN50-NDT

سنسور نوری یک طرفه مکعبی آتونیکس Autonics BJN50-NDT حسگری پر فروش از شرکت آتونیکس است که اجسام را تا فاصله ای حداکثر 70 میلی متر از خود مشاهده و شناسایی خواهد کرد. این سنسور نوری دارای کمیت خروجی NPN است و به کاربر خود این امکان را خواهد داد که از میان دو ویژگی مهم DARK ON و LIGHT ON یکی را بسته به شرایط خود انتخاب کند. البته می تواند در هنگام خرید چشم مکعبی ترانزیستوری آتونیکس Autonics BJN50-NDT با مشاوران برق و صنعت بین الملل در این مورد مشورت کند و محصول را با دقت بیشتری انتخاب کند. مقاومت بسیار بالا دمایی از -20 تا +55 درجه سانتی گراد از مزیت های چشم مکعبی آتونیکس است. هم چنین دارای درجه مقاومت IP65 و استاندارد EC اروپا است. تنوع چشم نوری در بازار بسیار زیاد است که در سایز ها و شکل های گوناگون ساخته و طراحی شده است. جایگزین کردن یک چشم با چشم دیگر نیازمند بررسی و کارشناسی دقیق است.

مهندسان فروش برق و صنعت بین الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

برند

AUTONICS

انتخاب گارانتی

برند

نوع چشم

شکل ظاهری

جنس بدنه چشم

حداکثر فاصله دید سنسور

نوع نور استفاده شده

ولتاژ تغذیه

کمیت خروجی

نوع خروجی

نو ع اتصال

کاربرد و ویژگی خاص

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

طول سیم

حداکثر زمان پاسخ چشم

هیسترزیس

حداکثر میزان مصرف چشم

حفاظت های سنسور

BJ-photo-electric-autonics-sensor-bj3m-pdt-p.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
