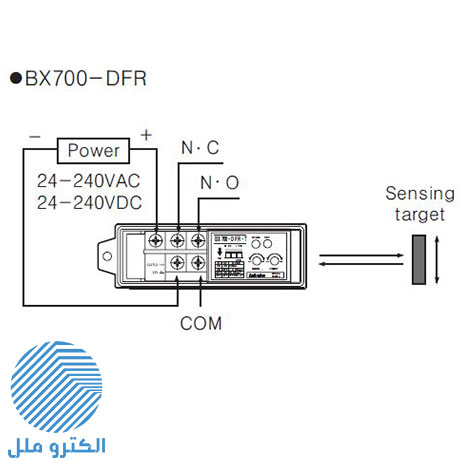

سنسور نوری یک طرفه آتونیکس BX700-DFR-T مکعبی فاصله دید 700 میلی متر

BX700-DFR-T از چشم نوری یک طرفه مکعبی شکل آتونیکس می باشد. این سنسور نوری یک طرفه دارای فاصله دید حداکثر 700 میلی متری بوده و به صورت یک طرفه کار می کند. خروجی آن به صورت رله ای بوده که قابلیت انتخاب Dark On/Light On برای کاربر وجود دارد. چشم یک طرفه BX700-DFR-T دارای تغذیه رله ای (20-240) VDC می باشد.

تومان

موجود در انبار

چشم نوری یا سنسورچشمی به سنسوری گفته می شود که با استفاده از نور به پردازش و سنجش اجسام می پردازد. بر اساس چگونگی ارسال و دریافت نوراین سنسورها به سه دسته تقسیم بندی می شوند. سنسورهای نوری Photoelectric گونه ای از ابزارهای سنجش موقعیت هستند. مدار کنترلی این سنسورها از یک فرستنده Emitterکه منبع نور است و یک گیرنده Receiverکه نور ارسالی را دریافت می کند، تشکیل شده است. یک برد الکترونیکی سیگنال دریافت شده ی ضعیف را تقویت کرده و سیگنال تقویت شده منجر به تغییر در وضعیت خروجی سنسور می گردد. همگی ما با کاربرد ساده سنسور نوری در ورودی یک فروشگاه، به منظور مطلع ساختن فروشنده از حضور مشتری، آشنا هستیم. البته این تنها یکی از کاربردهای این دسته از سنسورهاست.

سنسور نوری یک طرفه آتونیکس BX700-DFR-T مکعبی فاصله دید 700 میلی متر

روش تشخیص در چشم نوری Scan Techniques

روش های تشخیص به شیوه هایی گفته می شود که یک سنسور نوری برای تشخیص اجسام (اهداف) استفاده می کند. در موارد مختلف بهترین شیوه برای تشخیص به نوع هدف بستگی دارد. برخی اجسام کدر و برخی بسیار منعکس کننده هستند. در برخی کاربردها نیاز به تشخیص تغییر در رنگ اهمیت دارد. فاصله اندازه گیری نیز یک عامل مهم در انتخاب روش تشخیص است. برخی روش ها در فواصل دور می توانند مناسب باشند درحالی که برخی تنها برای اهداف نزدیک مناسب می باشند. برای خرید سنسور نوری آتونیکس می توانید با مهندسان فروش برق و صنعت بین الملل مورت نمایید.

سنسور نوری یک طرفه آتونیکس BX700-DFR-T مکعبی فاصله دید 700 میلی متر

سنسور چشمی یک طرفه (Diffuse Photoelectric Sensor)

عملکرد آنها بدین گونه است که نور را ارسال می کنند و در درون خود به واسطه ی گیرنده ای که دارند حضور و یا عدم حضور جسم را شناسایی می کنند. فاصله دید در این دسته از سنسور چشمی از چند میلی متر تا حدود 2 متر بسته به مدل متغیر است. سنسور نوری یک طرفه آتونیکس BX700-DFR-T می تواند به عنوان یک حسگر بسیار قوی در پارکینگ ها استفاده شود (نمونه کاربرد سنسور چشم نوری آتونیکس)

سنسور نوری یک طرفه آتونیکس BX700-DFR-T مکعبی فاصله دید 700 میلی متر

سنسور چشمی آینه ای (retroreflective Photoelectric Sensor)

این دست از چشمهای نوری همانند چشمهای یک طرفه، فرستنده و گیرنده نور در یک دستگاه قراردارند ولی تفاوت در این است که نور به واسطه برخورد با آینه مخصوص بازتاب پیدا کرده و دوباره به گیرنده نوری برمی گردد. با استفاده از این آینه مشنوری، نه تنها دقت چشم افزایش یافته بلکه فاصله دید تا حدود 5 متر افزایش می یابد
طزر کار این نوع چشمها به شرح زیر است: امواج نوری از فرستنده تابیده می شوند. این امواج بعد از برخورد به آینه با زاویه 90 درجه نسبت به امواج برخورد کننده به آینه به طرف گیرنده برمی گردند. اگر جسمی بین سنسور و آینه قرار گیرد مانع بازگشت نور به گیرنده شده و سنسور وحود جسم را تشخیص می دهد.

سنسور چشمی دو طرفه (Through-Beam Photoelectric Sensor)

در سنسور نوری دو طرفه فرستنده و گیرنده نور در دو دستگاه جداگانه نصب شده اند. فرستنده و گیرنده رور به روی هم قرار گرفته و وجود یا عدم وجود جسم را تشخیص می دهند.فاصله دید چشم های نوری دو طرفه به چندین کیلومتر هم میرسد. از این نوع چشمها برای حفاظت مناطق نظامی یا زمینهای بایر استفاده میشود.
چشم الکترونیکی نیز مانند سنسور القایی و دیگر سنسورها دارای ویژگی هایی خاص هستند که در صنعت بسته به کاربردهای آنها می توان از آنها استفاده نمود. چشم نوری انواع دیگری هم دارد که در زیر چند مورد توضیح داده می شود.

رنگ نور استفاده شده در چشم نوری

در چشمهای نوری (Photoelectric Sensor) بسته به نوع کاربرد، طول موج نور استفاده شده متفاوت است. اکثر سنسورها از نور مادون قرمز برای تشخیص استفاده می کنند ولی از طیف رنگهای آبی، سبز، سفید، قرمز و قرمز پلاریزه شده در سنسورهای نوری بسته به کاربرد نیزاستفاده می شود.

سنسور نوری یک طرفه آتونیکس BX700-DFR-T مکعبی فاصله دید 700 میلی متر

BX700-DFR-T از چشم نوری یک طرفه مکعبی شکل آتونیکس می باشد. این سنسور نوری یک طرفه دارای فاصله دید حداکثر 700 میلی متری بوده و به صورت یک طرفه کار می کند. خروجی آن به صورت رله ای بوده که قابلیت انتخاب Dark On/Light On برای کاربر وجود دارد. چشم یک طرفه BX700-DFR-T دارای تغذیه رله ای (20-240) VDC می باشد.

تنوع چشم نوری بسیار زیاد است و در سایزها و اشکال مختلف ساخته میشوند. جایگزین کردن یک چشم با چشم دیگر نیازمند بررسی و کارشناسی دقیق است. مهندسان فروش برق و صنعت بین الملل نماینده فروش محصولات آتونیکس در ایران آماده ارائه خدمات مشاوره، فروش و توزیع تجهیزات اتوماسیون Autonics در ایران می باشد. جهت مشاوره و خرید با مشاورین فروش این مجموعه تماس حاصل فرمائید.

انتخاب گارانتی

برند

نوع چشم

شکل ظاهری

حداکثر فاصله دید برای سنسور نوری یک طرفه

نوع نور استفاده شده

ولتاژ تغذیه

کمیت خروجی

نوع خروجی

نو ع اتصال

کاربرد و ویژگی خاص

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

حداکثر زمان پاسخ چشم

هیسترزیس

حداکثر میزان مصرف چشم

حداکثر جریان خروجی چشم

حفاظت های سنسور

برند

AUTONICS

BX.pdf

برای دانلود فایل برروی لینک زیر کلیک نمایید

دانلود فایل
