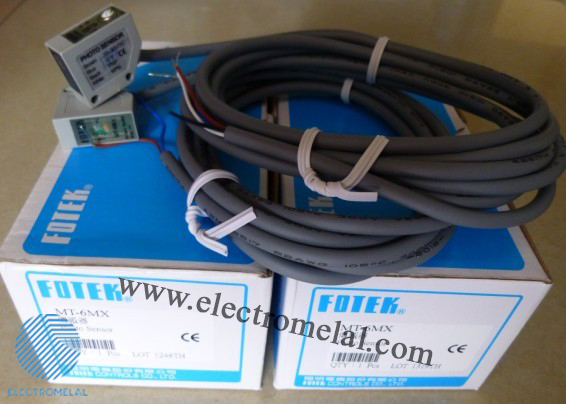

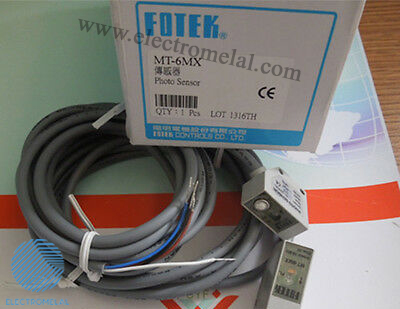

سنسور نوری دوطرفه FOTEK MT-6MX

سنسور نوری MT-6MX از برند Fotek با بدنه ای از جنس پلاستیک می باشد. این سنسور نوری  دارای فاصله دید حداکثر 6 متری است. سنسور نوری دو طرفه  MT-6MX دارای تغذیه (10-30) VDC می باشد. دارای خروجی از نوع PNP/NPN با وضعیت عملکرد NO است. سیم این محصول 2 متر و Oil Resistance می باشد و به مرور زمان خشک نمی شود به همین دلیل عمر طولانی دارد.

تماس بگیرید

سنسور نوری آینه ای FOTEK MT-6MX
سنسور نوری دوطرفه FOTEK MT-6MX

سنسور نوری مکعبی کوچک با بدنه پلاستیکی Fotek MT-6MX  از سنسور های نوری سری MS از برند Fotek می باشد. این سنسور از نوع سنسور نوری دوطرفه می باشد.

طریقه عملکرد سنسور نوری Fotek MT-6MX

یک “Photoelectric Sensor” و یا به عبارتی (چشم نوری) در درجه اول از یک فرستنده  (Emitter) برای انتشار نور و یک گیرنده (receiver ) برای دریافت نور تشکیل شده است. هنگامی که نور ساطع شده توسط شیء مورد سنجش قطع یا بازتاب می شود، میزان نوری را که به گیرنده می رسد تغییر می دهد. گیرنده این تغییر را تشخیص داده و آن را به یک خروجی الکتریکی تبدیل می کند. منبع نور برای اکثر سنسورهای فوتوالکتریک نور مادون قرمز یا مرئی است (معمولاً قرمز یا سبز می باشد و از نور آبی برای شناسایی رنگها استفاده می گردد).

.

انواع سنسور های نوری

سنسورهای نوری معمولا به سه دسته  اصلی زیر تقسیم می شوند  اما تنوع آنها بسیار بیشتر بوده که در ادامه به آنها خواهیم پرداخت.

  • سنسور های نوری یک طرفه و یا به عبارتی سنسور نوری انعکاس از روی قطعه (Diffuse Sensor)
  • سنسور های نوری رفلکتوری، آیینه دار (Retro-Reflection)
  • سنسور های نوری دو طرفه (Through Beam)



سنسور های نوری یک طرفه و یا به عبارتی سنسور‌های نوری انعکاس از روی قطعه (Diffuse Sensor)

در سنسور یک طرفه، فرستنده و گیرنده نوری در یک قطعه قرار گرفته اند. فرستنده دائماً یک شعاع نوری را از خود ساطع می کند در صورتی که شعاع نوری به مانعی برخورد کند بخشی از این شعاع نور منعکس می شود و به قسمت گیرنده داخل سنسور میرسد. میزان انعکاس شعاع نور به رنگ و نوع سطح و حجم و زاویه مانع بستگی دارد. برای مثال مقوا با رنگ های روشن، پارچه با رنگ های روشن، شیشه های روشن و  همچنین پلاستیک های روشن دارای سطح بازتابش بیشتری می باشند و سنسورهای نوری آنها را بهتر تشخیص می دهند. سنسورهای نوری یک طرفه،  کمترین فاصله سویچینگ را در بین انواع این سنسور دارند که حدود 2 متر است. بنابراین هرچه فاصله سنسور تا مانع نزدیکتر باشد، دقت سنسور بیشتر است.

Retro Reflection - سنسور نوری چیست؟

سنسور های نوری رفلکتوری، آینه دار (Retro-Reflection)

در سنسور رفلکتوری هردو بخش فرستنده وگیرنده  در کنار یکدیگر در داخل یک قطعه نصب می شوند. مقابل سنسور یک رفلکتور (یا به اصطلاح آینه یا منشور) نصب می شود. فرستنده یک شعاع نوری را از خود ساطع می کند با برخورد این نور به رفلکتور نور تحت زاویه ای معین به صورت یک خط مستقیم به سمت گیرنده سنسور منعکس شده و توسط قسمت گیرنده سنسور حس می گردد. یکی از ویژگی های این نوع سنسور این است تحت تأثیر رنگ یا زاویه سنجش اشیا قرار نمی گیرد. با تنظیم رفلکتور، سنسور آینه دار توانایی تشخیص موقعیت ها و جهت های مختلف با زاویه های متفاوت را دارد. سنسور نوری رفلکتوری دارای فاصله سویچینگ حدودا ۱۰ متری می باشد که نسبت به سنسور نوری یک طرفه مقدار بیشتری است.

Diffuse-Sensor

سنسور های نوری دو طرفه (Through Beam)

در سنسور های نوری دو طرفه گیرنده و فرستنده مجزا از یکدیگر می باشند و هر کدام  در دو قطعه جداگانه قرار دارند. در این نوع سنسور باید گیرنده و فرستنده روبروی هم قرار گیرند و قبل از شروع کار به گونه ای تنظیم شوند که شعاع نوری مستقیما از فرستنده به گیرنده برسد. در این صورت اگر مانعی مابین فرستنده و گیرنده قرار گیرد سنسور وجود مانع را تشخیص و خروجی سنسور تغییر وضعیت می دهد. سنسورهای نوری دو طرفه دارای بیشترین فاصله سویچینگ حدود ۱۰۰متر می باشد که از دو نوع سنسور یک طرفه و رفلکتوری مقدار بیشتری است. همچنین  سنسور های نوری دو طرفه توانایی بازدهی در محیط های مرطوب و آلوده به گرد و غبار را دارند. تشخیص در سنسور های نوری دو طرفه تحت تأثیر براق و روشن بودن رنگ و نوع رنگ قرار نمیگیرند و توانایی تشخیص اجسام با رنگ های مات و تیره را نیز دارد.

Through Beam - سنسور نوری چیست؟

روش های تشخیص درسنسور نوری Scan Techniques

روش های تشخیص به شیوه هایی گفته می شود که یک سنسور نوری برای تشخیص اجسام (اهداف) استفاده می کند. در موارد مختلف بهترین شیوه برای تشخیص به نوع هدف بستگی دارد. برخی اجسام کدر و برخی بسیار منعکس کننده هستند. در برخی کاربردها نیاز به تشخیص تغییر در رنگ اهمیت دارد. فاصله اندازه گیری نیز یک عامل مهم در انتخاب روش تشخیص است. برخی روش ها در فواصل دور می توانند مناسب باشند درحالی که برخی تنها برای اهداف نزدیک مناسب می باشند.

سنسور نوری مکعبی کوچک دوطرفه با فاصله دید6  متر فوتک  MT-6MX

سنسور دو طرفه  MT-6MX محصولی از شرکت فوتک است که با داشتن 6 متر فاصله دید و دارای خروجی از نوع PNP/NPN با وضعیت عملکرد NO است. . این سنسور نوری به صورت LIGHT ON می باشد و ولتاژ تغذیه برابر VDC(10-30) است. مقاومت دمایی از -20 تا +60 درجه سانتی گراد از مزیت های چشم نوری آینه ای است. هم چنین دارای درجه مقاومت IP65 و استاندارد IEC است.

برای آگاهی از سایر مشخصات فنی سنسور دو طرفه Fotek MT-6MX به کاتالوگ این محصول در بخش فایلهای ضمیمه مراجعه فرمایید.

تنوع سنسورهای نوری بسیار زیاد است و در سایزها و اشکال مختلف ساخته می شوند. جایگزین کردن یک سنسور نوری با سنسور نوری دیگر نیازمند بررسی و کارشناسی دقیق است.

برای اطلاعات بیشتر در مورد سنسور های نوری از لینک زیر استفاده نمائید:

سنسور نوری چیست؟


برای سفارش و خرید سنسور نوری Fotek MT-6MX می‌توانید با مشاورین فروش مجموعه برق و صنعت بین الملل تماس بگیرید. همکاران ما آماده ارائه خدمات در زمینه مشاوره، فروش و پشتیبانی محصولات سنسور نوری فوتک هستند.


تهران خیابان لاله زار جنوبی پاساژ جهان الکتریک پلاک 10         33945217-021

                                                                                         021-33945221

                                                                                             0912-4548013

انتخاب گارانتی

برند

نوع چشم

شکل ظاهری

جنس بدنه چشم

حداکثر فاصله دید سنسور

نوع نور استفاده شده

ولتاژ تغذیه

کمیت خروجی

نوع خروجی

نو ع اتصال

درجه حفاظت

استاندارد ها

حداقل دمای کاری

حداکثر دمای کاری

طول سیم

حداکثر زمان پاسخ چشم

هیسترزیس

حداکثر میزان مصرف چشم

حداکثر جریان خروجی چشم
